Область применения:

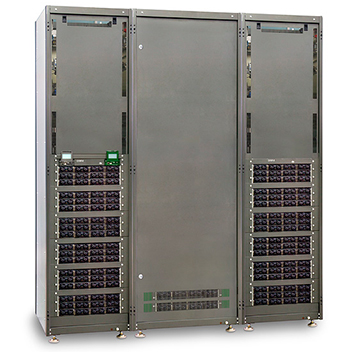

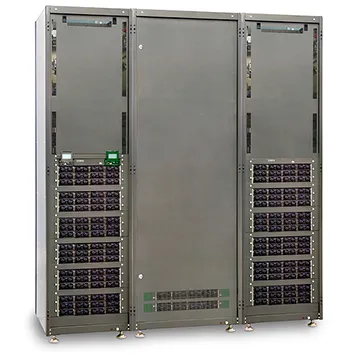

- Система СУЭП-5 с ЩТР-5 предназначена для электропитания аппаратуры связи большой мощности постоянным током номинального напряжения 48 или 60 В.
Система состоит из одной или двух стоек универсальных электропитающих СУЭП-5 и щита токораспределительного ЩТР-5 5000 с зарядной корзиной (опционально), работающих совместно и соединенных шинами.
СУЭП-5
Стойки СУЭП-5 выполнены на базе компактных вентилируемых выпрямителей 1,8 кВт, разбитых на подгруппы по 12 шт.
Возможна параллельная работа двух стоек, таким образом, суммарная выходная мощность системы достигает 260 кВт. Каждая стойка СУЭП-5 может быть подключена к своему собственному сетевому вводу.
Контроллер
Контроллер нового поколения МАК-4 управляет работой системы, обеспечивает местную и дистанционную сигнализацию.
Благодаря наличию встроенных в контроллер МАК-4 интерфейсов Ethernet и RS-485, а также поддержке стандартных протоколов обмена SNMP и ModBus, система питания легко интегрируется в системы мониторинга объектового оборудования (например, «АСК-Дизайн»). С помощью внешних модемов возможно подключение к мониторингу через проводную сеть общего пользования ТфОП или сеть сотовых операторов GSM. Встроенный web-интерфейс позволяет удаленно осуществлять мониторинг основных параметров системы питания из обычного web-браузера. Также возможна локальная настройка и просмотр параметров на самом контроллере с помощью ЖКИ и клавиш или с компьютера, подключенного по USB.
Кроме управления самой системой питания контроллер МАК-4 также позволяет:
- Организовать коммерческий учет электроэнергии.
- Отслеживать состояние объектового оборудования, например, дизельных электростанций, вентиляторов и кондиционеров, инверторов, охранно-пожарной сигнализации по состоянию "сухих" контактов, а также управлять этим оборудованием встроенными реле.
- Транслировать состояние оборудования и дополнительных датчиков, подключенных к МАК-4, по интерфейсу RS-485 во внешнее программное обеспечение.
- Обеспечить контроль напряжения и температуры каждого аккумуляторной батареи при подключении устройств поэлементного контроля батареи УПКБ-М, а также контроль симметрии батареи при подключении устройства контроля симметрии аккумуляторной батареи УКСБ-4.
- Подключить дополнительный датчик температуры общего назначения.
ЩТР 5-5000
Щит токораспределительный ЩТР-5 5000 содержит:
- до 4-х разъединителей с предохранителями групп аккумуляторной батареи номиналом 800…1600 А;
- шунты для контроля тока каждой из 4-х групп аккумуляторной батареи;
- до 48-ми разъединителей нагрузки с предохранителями номиналом 40…600 А;
- контактор отключения аккумуляторной батареи при глубоком разряде (опционально);
- контактор отключения неприоритетной нагрузки (опционально).
Гибкая конфигурация позволяет реализовать множество вариантов подключения нагрузки и использовать различные аппараты защиты, а при необходимости их количество можно увеличить с помощью подключения дополнительного токораспределительного щита.
Зарядная корзина
Система питания СУЭП-5 с ЩТР-5 опционально комплектуется зарядной корзиной для выполнения контрольно-тренировочного цикла (КТЦ) групп аккумуляторной батареи путем их разряда на внешнюю нагрузку.
Зарядная корзина включает:
- модуль с зарядным выпрямителями ВБВ-5К мощностью до 21,6 кВт;
- контроллер МАК-4РЗ зарядной корзины;
- разъединители с предохранителями для удобной коммутации групп батарей к зарядной корзине;
- шунт для контроля тока в тестируемой группе батареи;
- контактор подключения тестируемой группы батареи к внешней нагрузке;
- клеммы для подключения внешней нагрузки.
Контроллер МАК-4РЗ обеспечивает управление работой зарядной корзины. Он в автоматическом режиме разряжает тестируемую группу батареи на внешнюю нагрузку до заданного значения напряжения, сохраняя результаты во внутренней памяти, и выполняет последующий заряд АКБ. С помощью программы «КТЦ-Монитор» можно скачать результаты теста на персональный компьютер и построить наглядные отчеты.
Программное обеспечение
В комплекте с системой питания поставляется следующее ПО:
- «MAK-4 Service» - быстрая и удобная настройка системы питания с ПК по сети Ethernet и интерфейсу USB.
- «СДМ-Дизайн 2» - мониторинг оборудования, распределенного по объектам.
- «КТЦ-Монитор» - считывание результатов и формирование на их основе наглядных отчетов тестирования аккумуляторной батареи.
