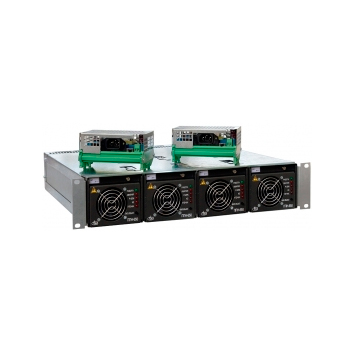

Устройство дистанционного электропитания УДЭП-2600

Устройство дистанционного электропитания УДЭП-2600 — цена и фото
Устройство дистанционного электропитания УДЭП-2600 — цена и фото

Область применения:

  • Система дистанционного питания позволяет организовать электропитание телекоммуникационного оборудования удаленных объектов по комбинированным оптическим кабелям и медным проводникам кабелей связи.

Описание Характеристики Поддержка
Запросить цену

Комплекты включают в себя устройство дистанционного питания УДЭП-2600, которое устанавливается на объектах с бесперебойным электропитанием (АТС), и преобразователя, который устанавливается на удаленном объекте. Питание на удаленный объект подается по медным проводникам кабелей типа КСПП или комбинированных оптических кабелей.

Преобразователи напряжения

Типа ВБВ 48/0,5-2; ВБВ 48/2-2М или УЭП-2К 48/6-33 ДП, преобразующие напряжение питания линии в номинальное напряжение постоянного тока 48 В и обеспечивают электропитание нагрузки.

Устройство дистанционного электропитания УДЭП-2600 состоит из 4-х независимых преобразователей ППН-650, каждый из которых обеспечивает электропитание одного канала нагрузки напряжением 350 В постоянного тока.

ППН-650 непрерывно контролирует канал: при превышении тока утечки, снижении мощности в нагрузке или коротком замыкании он выключается и индицируется аварийный сигнал на передней панели и «сухими» контактами реле. Имеется возможность подключения по интерфейсу RS-485 с протоколом MODBUS RTU.

Технические характеристики
Номинальное выходное напряжение 350 В*
Диапазон входного напряжения 42–72 В
Максимальная выходная мощность 2600 Вт
Тип устанавливаемых преобразователей ППН-650
Количество устанавливаемых преобразователей 1–4
Максимальная мощность преобразователя 650 Вт
Максимальный ток утечки в линии, не более 10 мА
КПД, не менее 0,85
Способ охлаждения преобразователей Принудительная вентиляция
Габариты устройства (В х Ш х Г) 88 (2U) ? 482 ? 408 мм
Масса при полной комплектации, не более 13 кг
Диапазон рабочих температур от 5 до 40°С
Диапазон температур хранения от -50 до 50°С
Влажность 80% при 25°С
Уровень радиопомех ГОСТ 30428 класс В
Срок службы 20 лет


ВБВ 48/0,5-2 ВБВ 48/2-2М УЭП-2К 48/6-33ДП
Номинальное выходное напряжение 48 В
Диапазон входного напряжения 160–400 В 230–400 В
Максимальная выходная мощность 26 Вт 110 Вт 330 Вт
Пульсации вых. напр. в диапазоне до 300 Гц, не более 50 мВ
Пульсации вых. напр. в диапазоне 0,3–150 кГц, не более 7 мВ
КПД, не менее 0,84 0,87
Габариты устройства (В х Ш х Г) 90 ? 128 ? 68 мм 53 ? 96 ? 189 мм 44 ? 482 ? 205 мм
Масса, не более 0,4 кг 1,5 кг 4,5 кг
Диапазон рабочих температур от 5 до 40°С
Диапазон температур хранения от -50 до 50°С
Влажность 80% при 25°С
Уровень радиопомех ГОСТ 30428 класс В
Срок службы 20 лет
