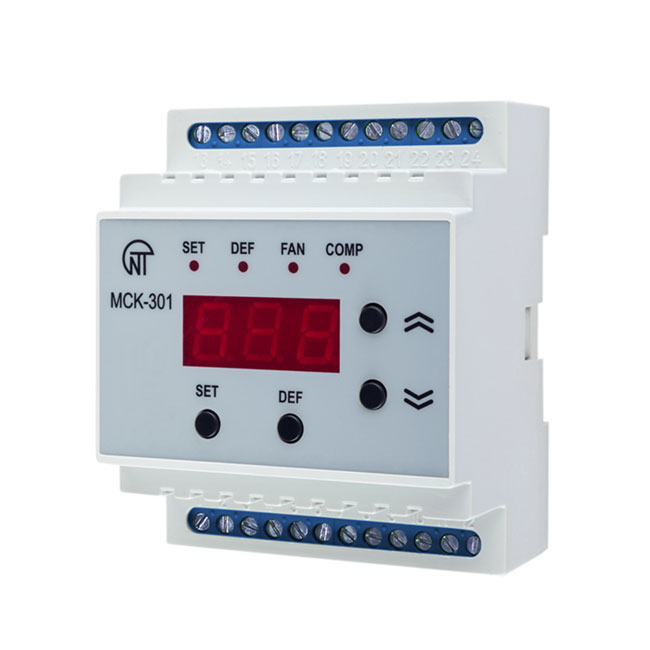

Назначение контроллера температуры МСК-301-86
Контроллер температуры МСК-301-86 предназначен для автоматического управления различным холодильным оборудованием, как торговым, так и промышленным.
Изделие позволяет обеспечить:
-
Поддержание заданной температуры воздуха внутри холодильной камеры или прилавка;
-
Контроль температуры испарителя и воздушного потока вентилятора;
-
Автоматическую оттайку;
-
Защитное отключение климатического оборудования при выходе значения напряжения за допустимые пределы, а также при слипании и перекосе фаз;
-
Последующее автоматическое включение нагрузки по возвращении параметров сети к норме (реле напряжения).
Принцип работы температурного реле МСК-301-86
Температурный режим в камере определяется параметрами «контрольная точка» и «дифференциал». Последний подразумевает установленное пользователем значение температуры, ниже или выше контрольной точки.
Когда температура достигает значения дифференциала, контроллер запускает климатическое оборудование. Если температура в камере ниже установленной, запускается электронагреватель. Если выше — компрессор. Оборудование работает до тех пор, пока значение температуры снова не достигнет контрольной точки.
Оттайка может производиться тремя различными способами:
-
Только электронагревателем;
-
Горячим газом (электронагреватель+компрессор);
-
Естественным путем (все климатическое оборудование отключено).
Подробная инструкция по настройке всех параметров МСК содержится в Технической документации.
Другие модели температурных реле смотрите в разделе
Регуляторы температуры.
|
Технические характеристики
|
|
|
Основные характеристики
|
Номинальное напряжение питания, В
|
220/230, 50 Гц
380, 50 Гц
|
Разрешение по температуре, °С
|
0,1
|
|
Дополнительные характеристики
|
|
Входы
|
Аналоговые — NTC/PTC (3 шт.)
Цифровые — 1 шт.
|
|
Установка
|
Стандартная DIN-рейка 35 мм
|
|
Материал корпуса
|
Пластик
|
|
Условия эксплуатации
|
Напряжение, при котором сохраняется работоспособность, В
|
160 – 330
|
Потребляемая мощность, Вт, не более
|
5,0
|
|
Степень защиты, IP
|
40 — прибор
20 — клеммник
|
|
Климатическое исполнение
|
УХЛ 3.1
|
Температурный диапазон, °С
|
-35...+55
|
|
Гарантия на оборудование
|
Срок гарантии, мес
|
60
|
Срок эксплуатации, мес
|
120
|
|
Логистика
|

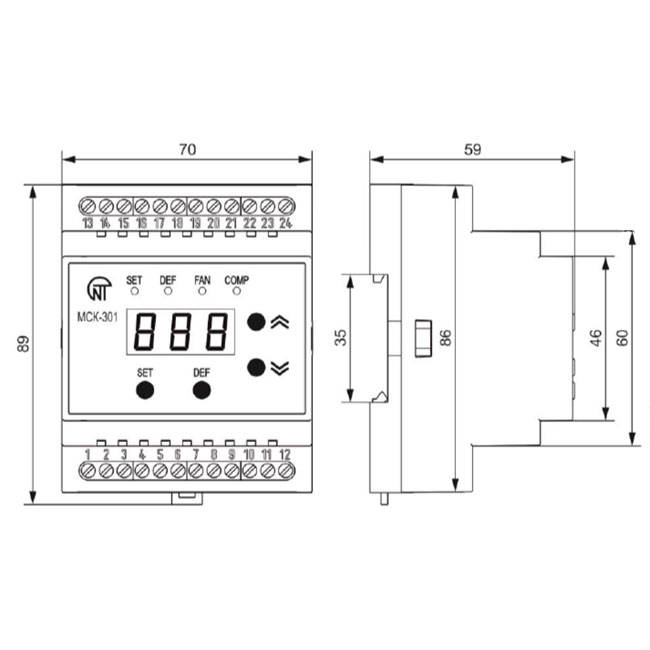

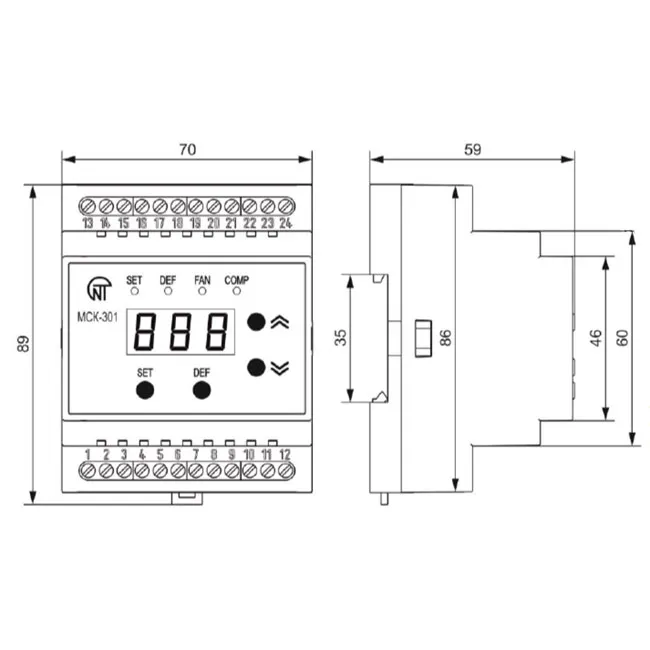

Габаритные размеры (ширина x высота x глубина), мм
|
70 х 89 х 59
|
Объем, м³
|
0,0004
|
Вес нетто, кг
|
0,3
|
|
Производитель:
ООО «Новатек-Электро» Файлы для загрузки:
| Описание |
Дата и размер |
|
| Паспорт Температурный Контроллер МСК-301-86.pdf |
19.07.2021 10:32:29
1051091 kb. |
|

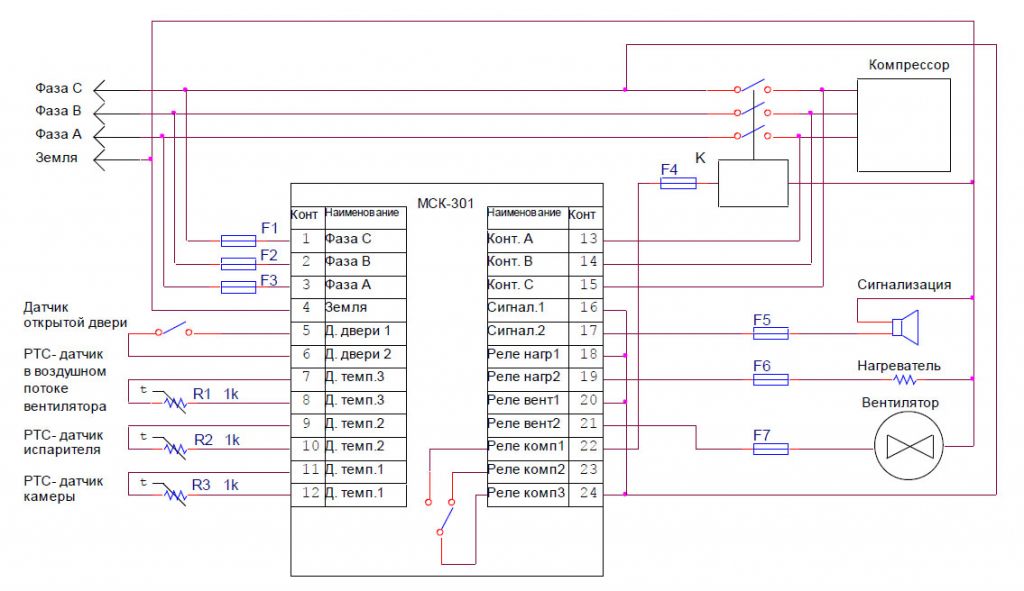

Подключение контроллера температуры МСК-301-86 к трехфазной сети
