Блок управления отоплением ТР-102

Назначение контроллера температуры ТР-102

Температурный контроллер ТР-102 предназначен для поддержания установленного температурного режима в четырех зонах действия контролируемого отопительного оборудования. Алгоритм и время контроля каждой из зон программируется пользователем.

Основная задача блока управления — цикличный контроль показаний 4-х входных датчиков. Устройство поочередно включает и отключает нагрузку датчиков, меняя контролируемые тепловые зоны. Когда осуществляется управление одной тепловой зоной, три остальные отключаются. Текущая зона контроля обозначается горящим светодиодным индикатором.

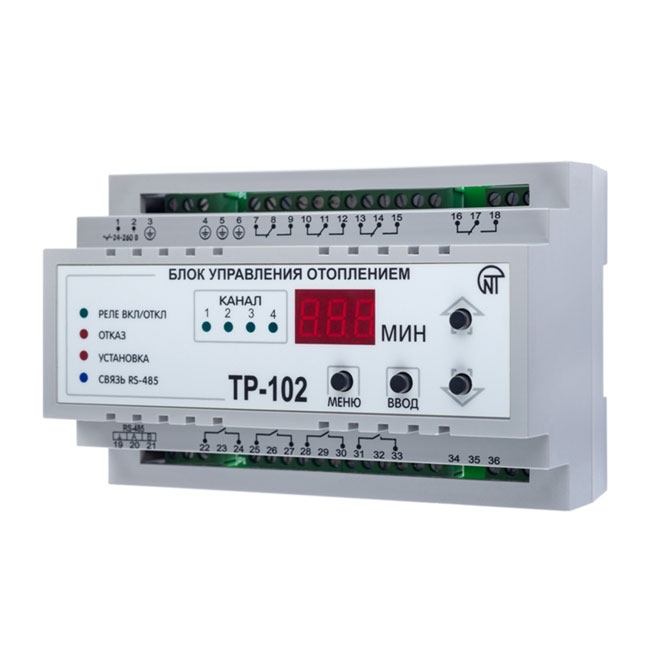

Устройство блока управления отоплением ТР-102

ТР-102 представляет собой пластиковый корпус, включающий 9 модулей типа S. В задней части прибора предусмотрено крепление на стандартную DIN рейку. Устройство универсально, и, независимо от полярности, питается от любого напряжения в диапазоне 24-260 вольт.

Программирование устройства осуществляется при помощи кнопок на фронтальной панели или через компьютер, используя специальное программное обеспечение. Заданные настройки сохраняются даже при отключенном питании.

Другие модели температурных реле смотрите в разделе Регуляторы температуры.

Файлы для загрузки:

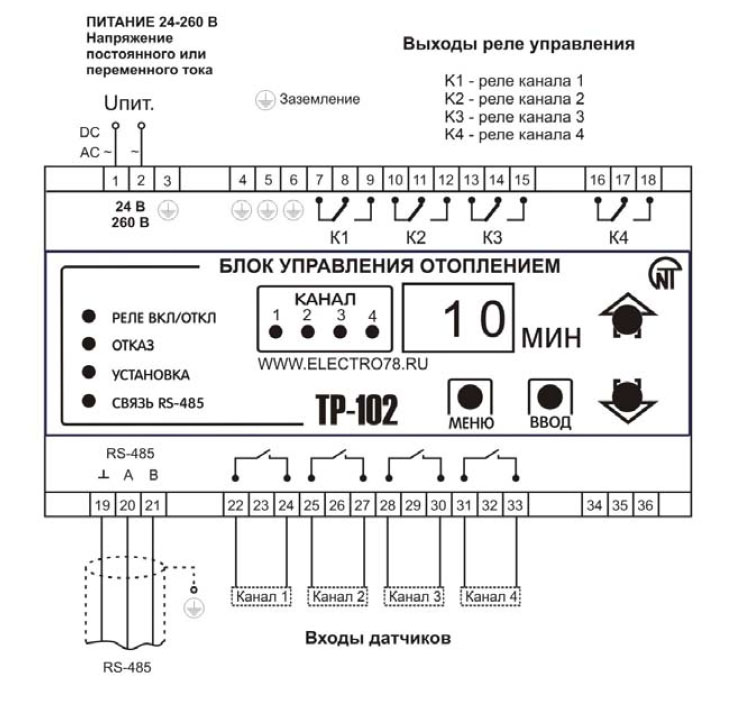

Подключение температурного реле ТР-102
