Температурное реле ТР-101 применяется для автоматического управления температурой путем контроля работы нагревательного и охладительного оборудования.

Основные функции устройства:

Сбор данных с температурных датчиков и коррекция текущего значения температуры;
Индикация её актуального значения;
Программирование устройства;
Регулирование температуры в соответствии с программой, заданной пользоваталем;
Возможность сохранить настройки в случае обесточивания;
Защита настроек от непредусмотренных корректировок;
Передача данных значения температуры на ПК по протоколу Modbus;
Диагностики обрыва или замыкания линий датчиков.

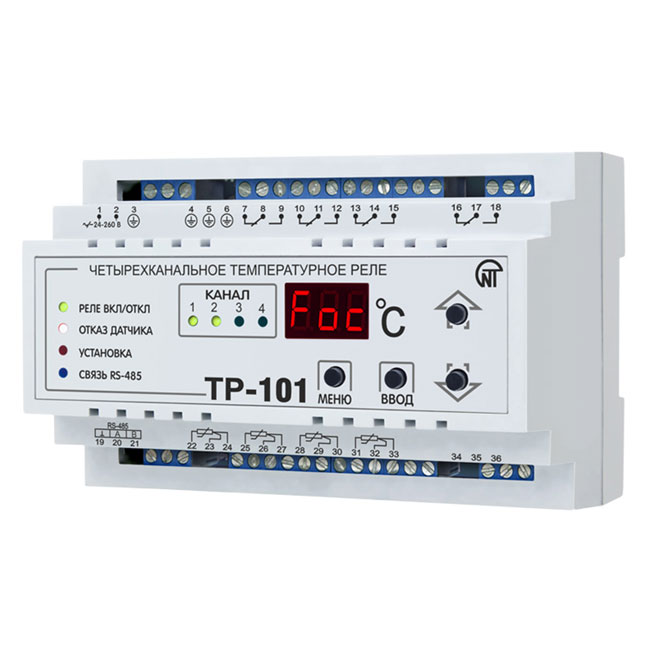

Устройство реле температуры ТР-101

Изделие представляет собой пластиковый корпус на 9 модулей типа S с креплением под стандартную DIN-рейку.

Фронтальная панель реле оснащена 7-сегментным дисплеем и светодиодными индикаторами, отображающими текущий контролируемый канал и режим работы прибора.

Устройство также оборудовано кнопками управления для осуществления всех необходимых настроек.

Помимо этого, специальное программное обеспечение позволяет настраивать реле также и через ПК.

Чтобы купить реле температуры в Минске, обратитесь по телефонам, указанным на сайте. Возможна доставка по РБ.

Другие модели температурных реле смотрите в разделе Регуляторы температуры.

Технические характеристики

Основные характеристики
Номинальное напряжение питания, В	24 – 260 (AC/DC)
Погрешность измерения температуры, °С	±2
Диапазон измеряемых температур, °С	-50...+200
Дополнительные характеристики
Рекомендованный предохранитель для защиты прибора, А	1
Датчики для измерения температуры	РТ50, РТ100, РТ500, PT1000 Cu50, Cu100 Ni100, Ni120, Ni500, Ni1000 PTC1000
Количество выходных реле, шт.	4
Установка	Стандартная DIN-рейка 35 мм
Материал корпуса	Пластик
Условия эксплуатации
Потребляемая мощность, ВА, не более	4,0
Степень защиты, IP	30 — корпус 20 — клеммник
Климатическое исполнение	У3.1
Температурный диапазон, °С	-35...+55
Гарантия на оборудование
Срок гарантии, мес	36
Срок эксплуатации, мес	120
Логистика

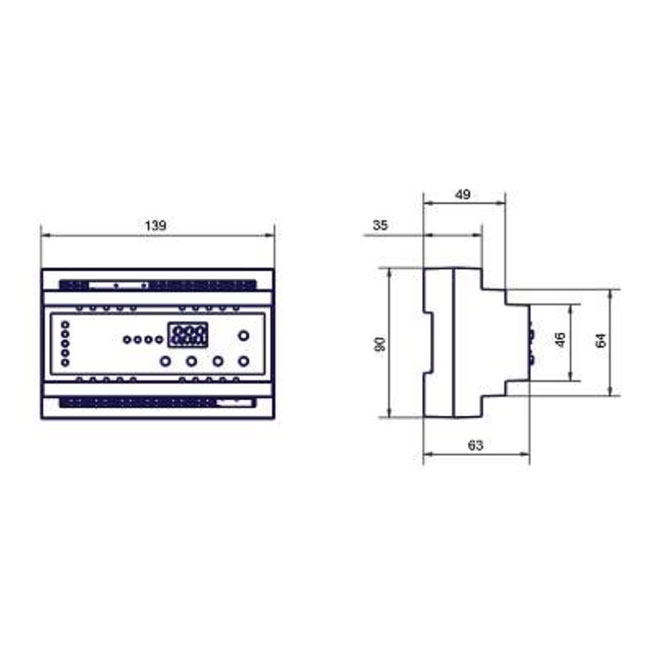

Габаритные размеры (ширина x высота x глубина), мм	139 х 90 х 63
Объем, м³	0,0008
Вес нетто, кг	0,370

Производитель: ООО «Новатек-Электро»

Файлы для загрузки:

Описание	Дата и размер
Паспорт Цифровое Температурное Реле ТР-101.pdf	19.07.2021 10:29:12 1189064 kb.

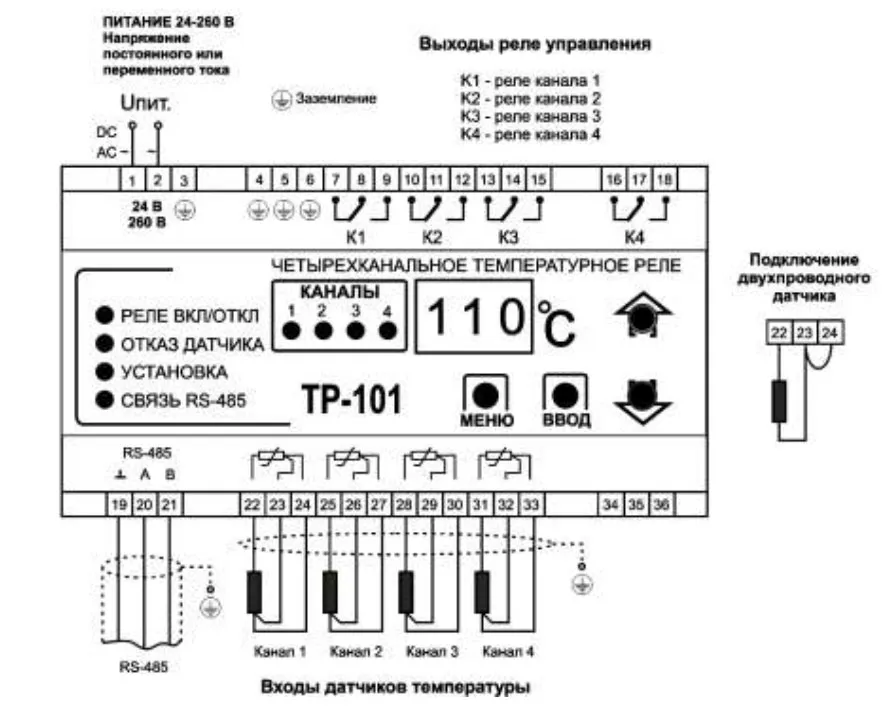

Подключение температурного реле ТР-101

Температурное реле ТР-101, подключение
