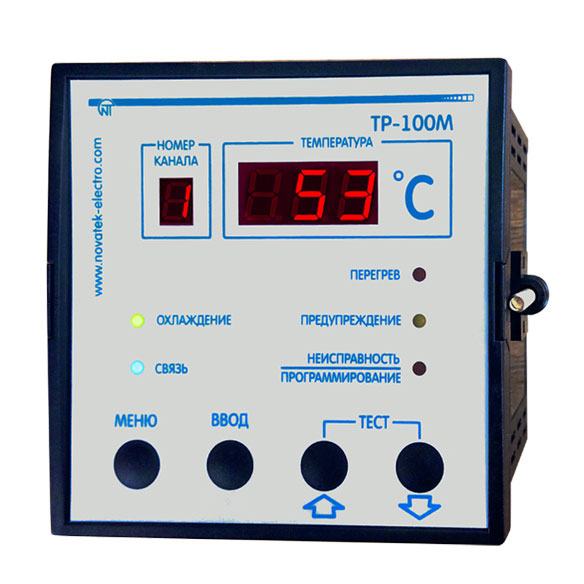

Реле температуры ТР-100М, цифровое

Назначение изделия

Цифровое температурное реле ТР-100М производства компании «Новатек-Электро» предназначено для обеспечения тепловой защиты сухого трансформатора путем постоянного измерения и контроля температурного режима устройства. Контроль температуры осуществляется с помощью четырех датчиков, подключаемых по двух - или трехпроводной схеме. Также возможно использование изделия для защиты двигателей и генераторного оборудования.

Принцип работы температурного реле ТР-100М

В нормальном состоянии реле отображает текущее значение температуры трансформатора на трехразрядном дисплее. При опасном повышении температуры трансформатора изделие сначала включит предупредительную сигнализацию и вентиляторы охлаждения. Если повышение температуры продолжится и температура превысит предельно допустимое значение, изделие выполнит аварийное отключение трансформатора.

В случае выхода из строя датчика(ов) температуры ТР-100М включит сигнализацию неисправности датчика.

Комплект поставки

• ТР-100М — 1 шт
• Крепление — 2 шт
• Уплотнитель резиновый — 1 шт
• Съемный клеммник — 2 шт
• Руководство по эксплуатации. Паспорт — 1 шт
• Упаковка — 1 шт

Другие модели температурных реле смотрите в разделе Регуляторы температуры.

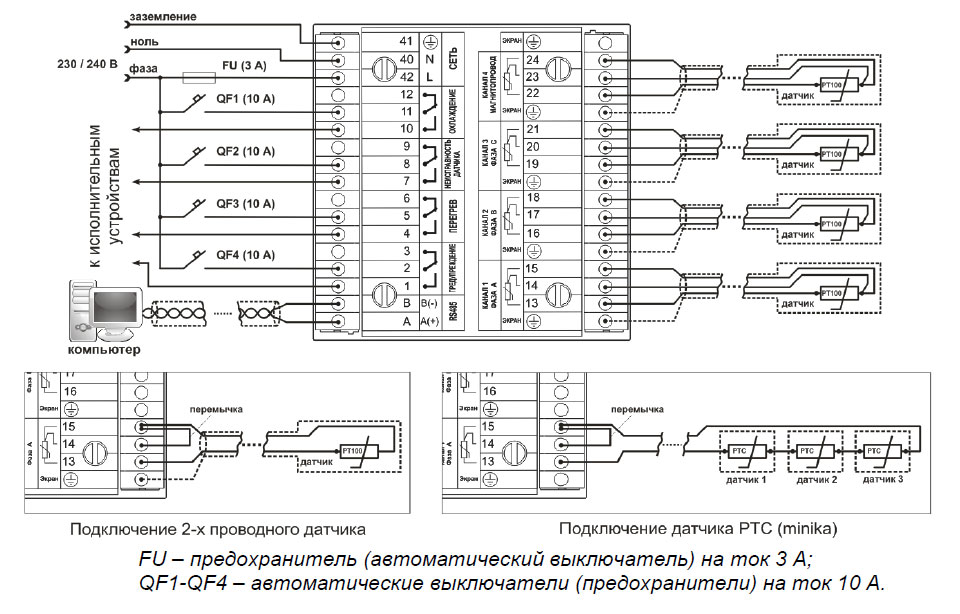

Схема подключения реле температуры ТР-100М
