Назначение

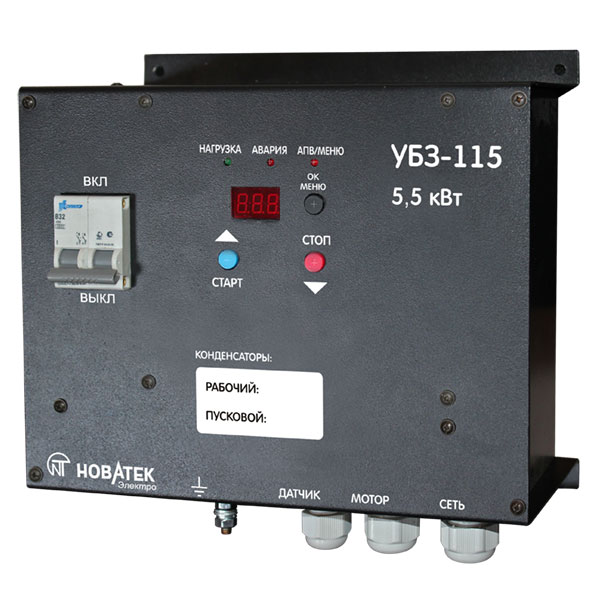

Универсальный блок защиты УБЗ-115 производства компании Новатек-Электро — микропроцессорное устройство, предназначенное для защиты однофазных асинхронных электродвигателей мощностью до 5,5 кВт (в сетях 220 В, 50 Гц).
Защита электродвигателя
УБЗ-115 обеспечивает защиту в следующих случаях:
- некачественное сетевое напряжение;
- механические перегрузки двигателя (определяемые по току, потребляемому двигателем);
- исчезновение нагрузки на валу двигателя (“сухой ход”);
- затянутый пуск или блокировка ротора;
- тепловая перегрузка (по тепловой модели двигателя).
Функции УБЗ
- Автоматический контроль параметров напряжения в сети и тока, потребляемого двигателем;
-
Дистанционный пуск/остановка двигателя, функция “плавного пуска” двигателя до 5 секунд.
Подробное описание и технические характеристики УБЗ можно найти в Паспорте изделия.
|
Технические характеристики
|
|
|
Основные характеристики
|
Номинальное напряжение питания, В
|
220
|
Частота питающей сети, Гц
|
48 - 62
|
|
Автоматический выключатель, А
|
32 (класс В)
|
|
Мощность двигателя, кВт, не более
|
5,5
|
|
Номинальный ток двигателя, А, не более
|
25
|
|
Дополнительные характеристики
|
|
Исполнение
|
Навесное
|
|
Индикация
|
Светодиоды, дисплей
|
|
Цвет корпуса
|
Черный
|
|
Стандарты
|
-
|
|
Условия эксплуатации
|
Напряжение, при котором сохраняется работоспособность, В
|
130 - 300
|
|
Потребляемый ток (при напряжении 220 В), мА, не более
|
200
|
|
Климатическое исполнение
|
УХЛ3.1
|
|
Степень защиты, IP
|
30
|
|
Класс защиты от поражения электрическим током
|
0I
|
|
Температурный диапазон, °C
|
-30... +55
|
|
Гарантия на оборудование
|
Срок гарантии, мес
|
36
|
Срок эксплуатации, мес
|
120
|
|
Логистика
|

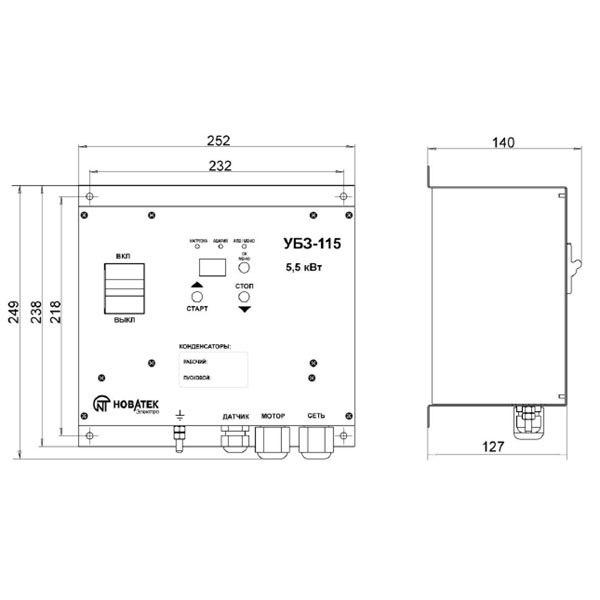

Габаритные размеры (ширина x высота x глубина), мм
|
252 х 249 х 140
|
Объем, м³
|
0,0087
|
Вес нетто, кг
|
2,6
|
|
Производитель:
Новатек-Электро Файлы для загрузки:
| Описание |
Дата и размер |
|
| Паспорт УБЗ-115.pdf |
26.09.2020 20:09:41
1474902 kb. |
|

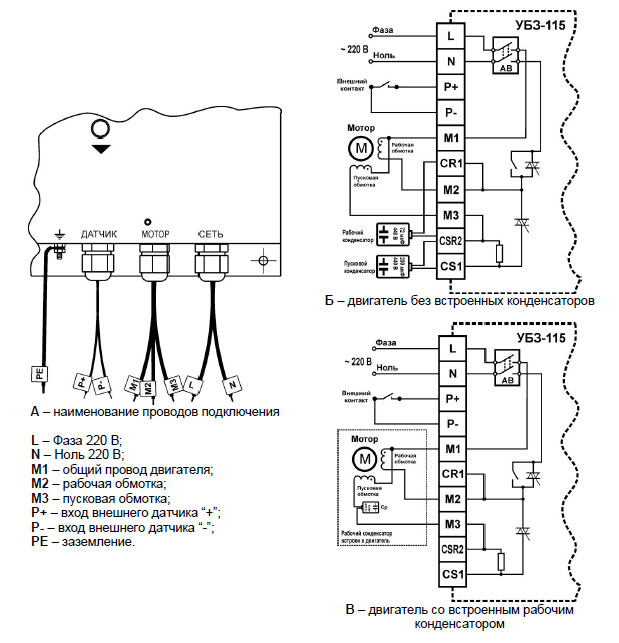

Схемы подключения блока защиты электродвигателя УБЗ-115
