Назначение

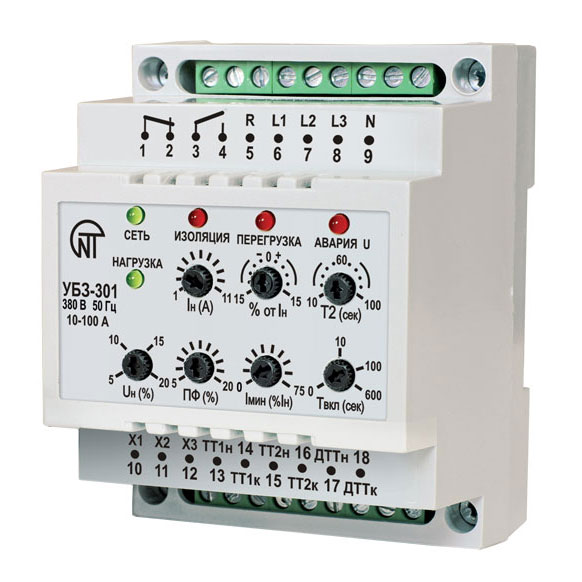

Универсальный блок защиты электродвигателей УБЗ-301 (10-100 А) производства компании Новатек-Электро предназначен для постоянного контроля параметров сетевого напряжения и действующих значений фазных/линейных токов трехфазного электрооборудования 380 В/50 Гц, в первую очередь, асинхронных электродвигателей, мощностью от 5 кВт до 50 кВт, в том числе и в сетях с изолированной нейтралью.
Защита электродвигателей
Осуществляет полную и эффективную защиту электрооборудования отключением от сети и/или блокированием его пуска в следующих случаях:
- некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипания фаз, перекос фазных/линейных напряжений);
- механических перегрузках (симметричный перегруз по фазным/линейным токам) – защита от перегруза с зависимой выдержкой времени;
- несимметричных перегрузок по фазным/линейным токам, связанных с повреждениями внутри двигателя – защита от перекосов фазных токов с последующим запретом АПВ;
- несимметрии фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля;
- исчезновении момента на валу электродвигателя («сухой ход» - для насосов) – защита по минимальному пусковому и/или рабочему току;
- при недопустимо низком уровне изоляции на корпус – проверка перед включением с блокировкой пуска при плохой изоляции;
- замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю».
Подробное описание работы блока и полные технические характеристики можно найти в
Паспорте изделия.
|
Технические характеристики
|
|
|
Основные характеристики
|
Номинальное напряжение питания, В
|
380
|
Частота питающей сети, Гц
|
45 - 55
|
|
Диапазон номинальных токов, А
|
10 - 100
|
Гистерезис по напряжению (фазное/линейное), В
|
10 / 17
|
|
Гистерезис по теплу, в % от накопленного тепла при отключении
|
33
|
|
Дополнительные характеристики
|
Установка
|
Стандартная DIN-рейка 35 мм
|
Материал корпуса
|
Пластик
|
|
Цвет корпуса
|
Белый
|
|
Стандарты
|
-
|
|
Условия эксплуатации
|
Напряжение, при котором сохраняется работоспособность, % от ном.
|
50 - 150
|
|
Потребляемая мощность (под нагрузкой), ВА
|
до 3,0
|
|
Климатическое исполнение
|
УХЛ4
|
|
Степень защиты, IP
|
40 - прибор
20 - клеммник
|
|
Диапазон рабочих температур, °С
|
-35...+55
|
|
Гарантия на оборудование
|
Срок гарантии, мес
|
36
|
Срок эксплуатации, мес
|
-
|
|
Логистика
|

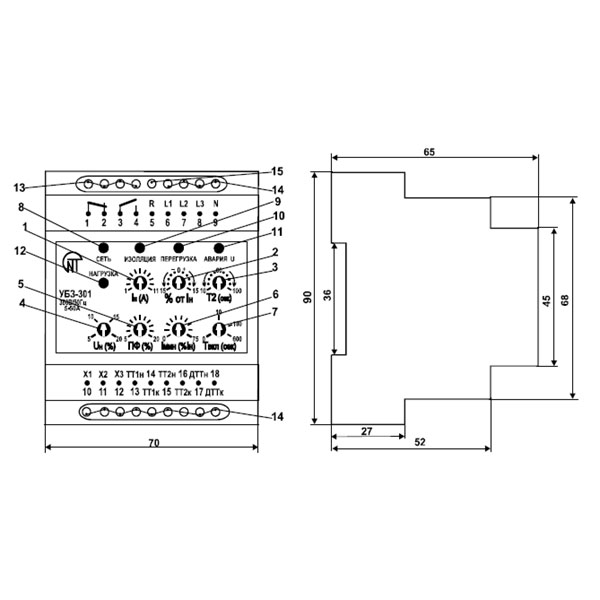

Габаритные размеры (ширина x высота x глубина), мм
|
70 х 90 х 65
|
Объем, м³
|
0,0004
|
Вес нетто, кг
|
0,200
|
|
Производитель:
Новатек-Электро Файлы для загрузки:
| Описание |
Дата и размер |
|
| Паспорт УБЗ-301-10-100.pdf |
25.09.2020 02:17:10
395623 kb. |
|

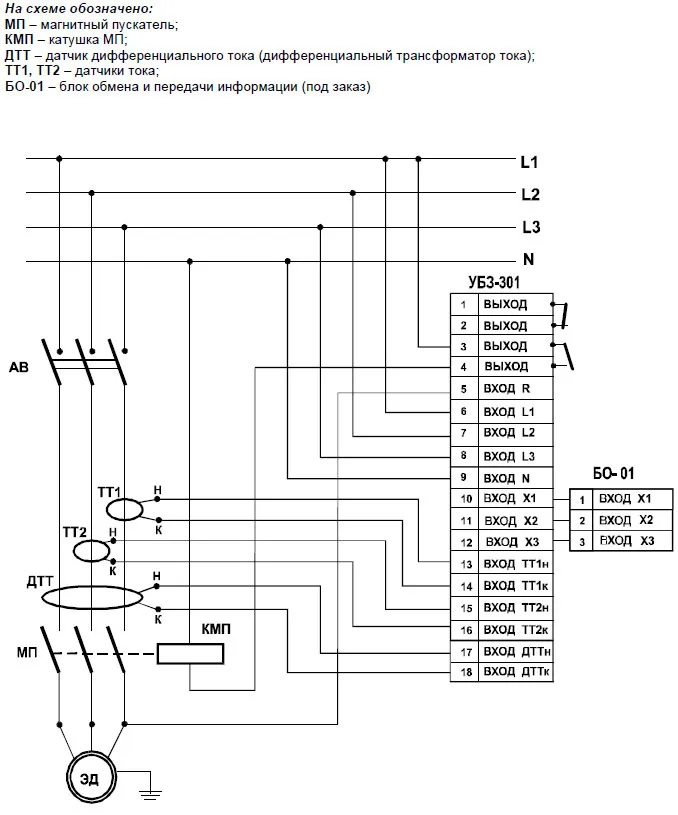

Подключение блока УБЗ-301 10-100А
