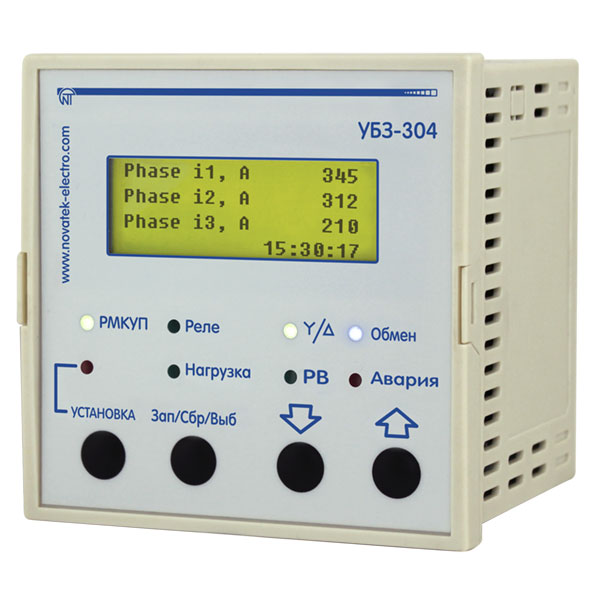

Универсальный блок защиты электродвигателей УБЗ-304

Защита электродвигателей

• при некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных / линейных напряжений, снижение частоты сети ниже заданной и (или) повышение частоты сети выше заданной);
• при механических перегрузках (симметричный перегруз по фазным / линейным токам);
• при превышении порога током обратной последовательности;
• при несимметрии фазных токов без перегруза, связанной с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
• при исчезновении момента на валу электродвигателя («сухой ход» – для насосов) – защита по минимальному пусковому и/или рабочему току;
• при затянутом пуске двигателя или блокировке ротора;
• при недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
• при замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;
• при тепловой перегрузке двигателя;
• при перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).

Управление

• по аналоговым входам "0 – 20 мА" и "0 – 10 В";
• по каналам дистанционного управления (интерфейсы RS-232 и RS-485);
• кнопками на лицевой панели UBZ-304.

Связь

• управление и передачу параметров по интерфейсу RS-485 в соответствии с протоколом MODBUS;
• управление и передачу параметров по интерфейсу RS-232.
