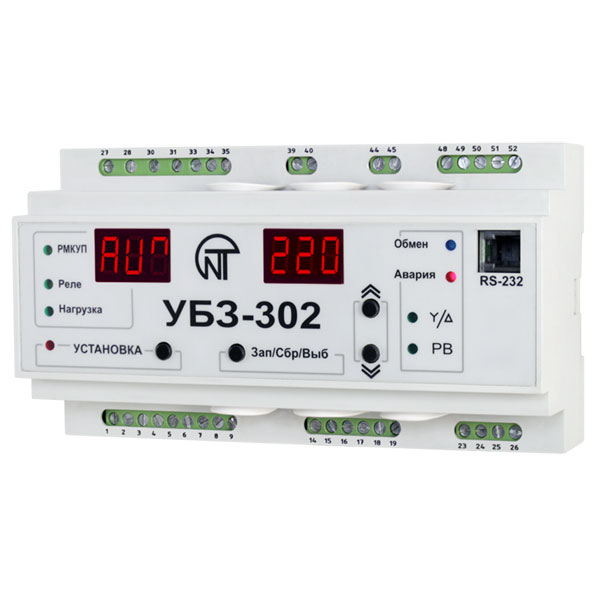

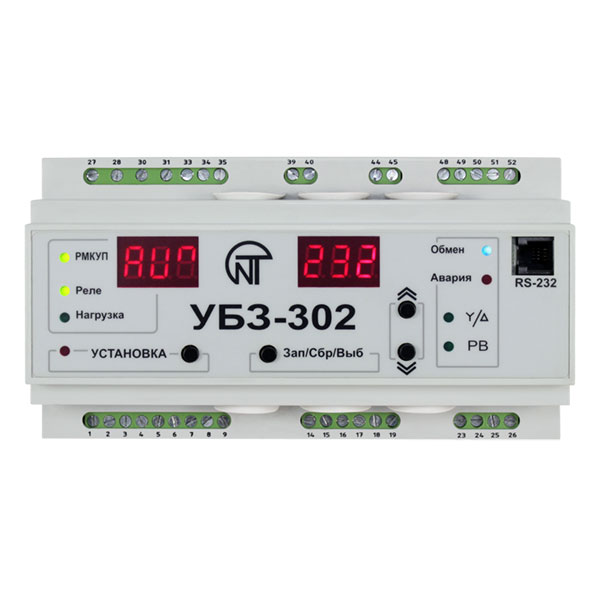

Универсальный блок защиты электродвигателей УБЗ-302 производства компании "Новатек-Электро" применяется для защиты трехфазных потребителей (в первую очередь 3-х фазных асинхронных электродвигателей) в следующих случаях:
- Некачественное сетевое напряжение (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос линейных напряжений);
- Механические перегрузки (симметричный перегруз по фазным/линейным токам);
- Превышение порога тока обратной последовательности;
- Несимметрия фазных токов без перегруза, связанных с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
-
Исчезновение момента на валу электродвигателя («сухой ход» - для насосов) – защита по минимальному пусковому и/или рабочему току;
-
Затянутый пуск двигателя или блокировке ротора;
-
Недопустимо низкий уровень изоляции между статором и корпусом двигателя (проверка перед включением);
-
Замыкание на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;
-
Тепловая перегрузка двигателя;
-
Перегрев обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).
Наличие второго выходного реле управления обеспечивает возможность организации дополнительных режимов работы:
- переключения "звезда-треугольник";
- включение с "отложенным пуском" (например, каскадное включение двигателей);
- реле дистанционной сигнализации.
УБЗ-302 обеспечивает защиту асинхронных электродвигателей, мощностью от 2,5 кВт до 30 кВт при использовании встроенных токовых трансформаторов и до 315 кВт при использовании внешних токовых трансформаторов, в том числе и в сетях с изолированной нейтралью.
Блок обеспечивает снижение вероятности отказов 3-х фазного элетрооборудования, оптимизирует потребеление электроэнергии и значительно повышает удобство эксплуатации.
Полное описание, инструкция по подключению, настройке и эксплуатации содержится в Паспорте изделия.
|
Технические характеристики
|
|
|
Основные характеристики
|
Номинальное напряжение питания, В
|
380 / 50 Гц
|
Частота питающей сети, Гц
|
48 - 62
|
|
Диапазон номинальных токов, А
|
5 - 63
|
|
Количество защит
|
10
|
|
Точность определения порога срабатывания по току, % от ном., не более
|
2
|
|
Точность определения порогов по напряжению, В, не более
|
3
|
|
Точность определения перекоса фаз по напряжению, В, не более
|
3
|
|
Дополнительные характеристики
|
Установка
|
Стандартная DIN-рейка 35 мм
|
Материал корпуса
|
Пластик
|
|
Цвет корпуса
|
Белый
|
|
Стандарты
|
-
|
|
Условия эксплуатации
|
Напряжение, при котором сохраняется работоспособность, В
|
180 - фазное, при питании от одной фазы и подключенном нулевом проводе
450 - линейное, при питании от трех фаз
|
|
Потребляемая мощность (под нагрузкой), ВА
|
до 5
|
|
Климатическое исполнение
|
У3.1
|
|
Степень защиты, IP
|
40 - прибор
20 - клеммная колодка
|
|
Температурный диапазон, °C
|
-35... +55
|
|
Гарантия на оборудование
|
Срок гарантии, мес
|
36
|
Срок эксплуатации, мес
|
120
|
|
Логистика
|
Габаритные размеры (ширина x высота x глубина), мм
|
156,5 х 86 х 56,8
|
Объем, м³
|
0,0007
|
Вес нетто, кг
|
0,5
|
|
Производитель:
Новатек-Электро Файлы для загрузки:
| Описание |
Дата и размер |
|
| Паспорт УБЗ-302.pdf |
23.09.2020 17:03:24
1828161 kb. |
|

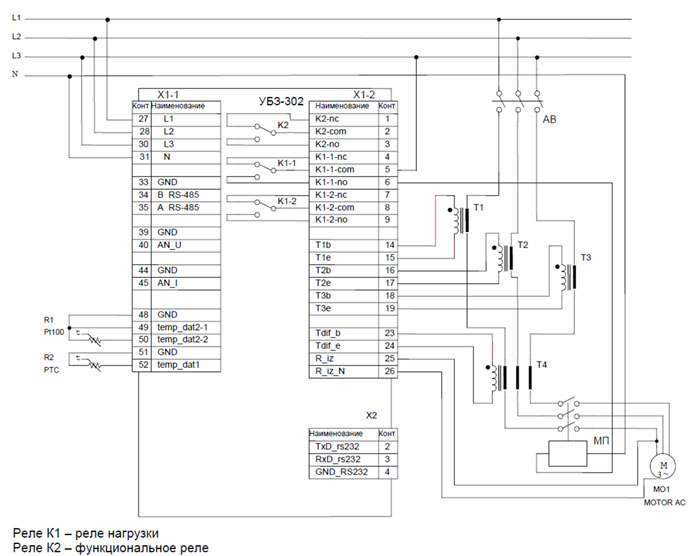

Подключение блока защиты электродвигателя УБЗ-302
