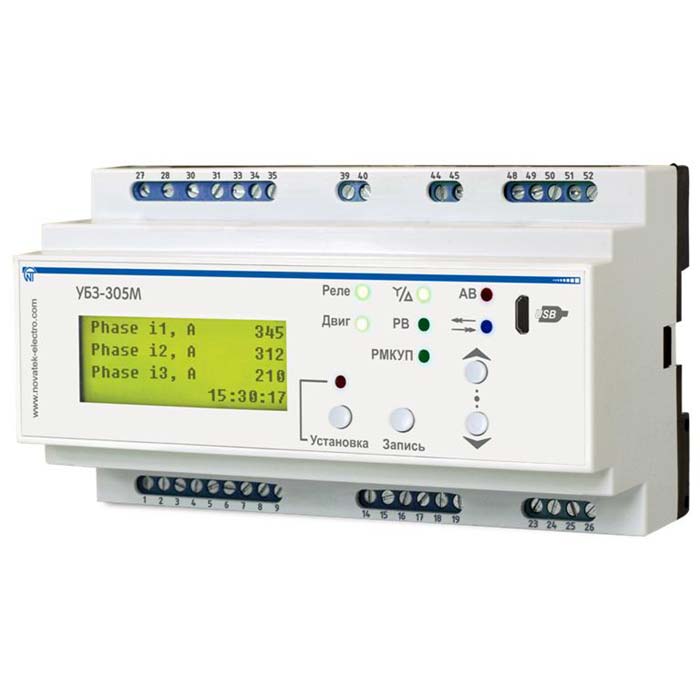

Универсальный блок защиты электродвигателей УБЗ-305М

Универсальный блок защиты электродвигателей УБЗ-305М — цена и фото
  • Универсальный блок защиты электродвигателей УБЗ-305М — цена и фото

Область применения:

  • Инженерные системы зданий и сооружений (отопление, вентиляция, водоснабжение, кондиционирование);
  • АСУТП;
  • Системы промышленной автоматизации, контроля, учета и диспетчеризации.


Универсальный блок защиты УБЗ-305М предназначен для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А.

УБЗ обеспечивает постоянный контроль параметров сетевого напряжения, действующих значений фазных (линейных) токов трехфазного электрооборудования 380 В 50 Гц и проверку значения сопротивления изоляции электродвигателей.

Изделие является модификацией УБЗ-305. Отличие заключается в способе передачи данных: вместо интерфейса RS-232 связь с ПК УБЗ-305М осуществляет по USB.

УБЗ обеспечивает защиту электродвигателей при:

  • Некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений, снижение частоты сети ниже заданной и (или) повышение частоты сети выше заданной);
  • Механических перегрузках (симметричный перегруз по фазным/линейным токам);
  • Превышении порога токов обратной последовательности;
  • Несимметрии фазных токов без перегруза, связанной с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
  • Исчезновении момента на валу электродвигателя («сухой ход» - для насосов) - защита по минимальному пусковому и/или рабочему току;
  • Затянутом пуске двигателя или блокировке ротора;
  • Недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
  • Замыкании на «землю» обмотки статора во время работы - защита по токам утечки на «землю»;
  • Тепловой перегрузке двигателя;
  • Перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).

Подробная инструкция по подключению, настройке и эксплуатации УБЗ-305М содержится в Паспорте изделия.
