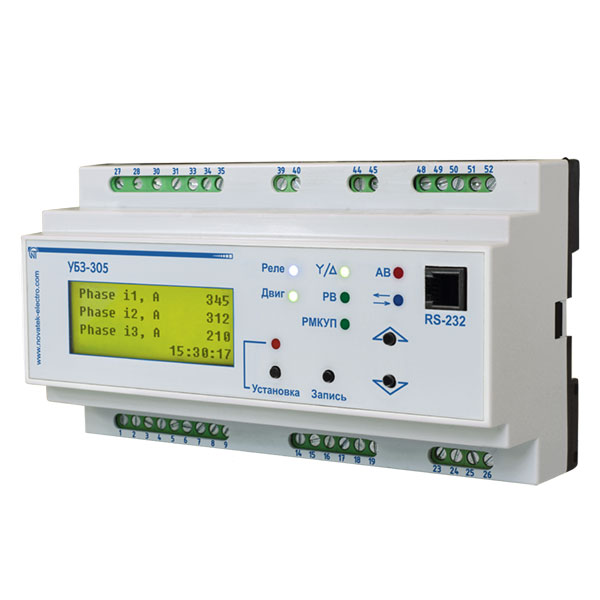

Универсальный блок защиты электродвигателей УБЗ-305

Универсальный блок защиты УБЗ-305 производства "Новатек-Электро" предназначен для защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А.

УБЗ обеспечивает постоянный контроль параметров сетевого напряжения, действующих значений фазных (линейных) токов трехфазного электрооборудования 380 В 50 Гц и проверку значения сопротивления изоляции электродвигателей.

УБЗ обеспечивает защиту электродвигателей при:

• Некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений, снижение частоты сети ниже заданной и (или) повышение частоты сети выше заданной);
• Механических перегрузках (симметричный перегруз по фазным/линейным токам);
• Превышении порога токов обратной последовательности;
• Несимметрии фазных токов без перегруза, связанной с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
• Исчезновении момента на валу электродвигателя («сухой ход» - для насосов) - защита по минимальному пусковому и/или рабочему току;
• Затянутом пуске двигателя или блокировке ротора;
• Недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
• Замыкании на «землю» обмотки статора во время работы - защита по токам утечки на «землю»;
• Тепловой перегрузке двигателя;
• Перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).

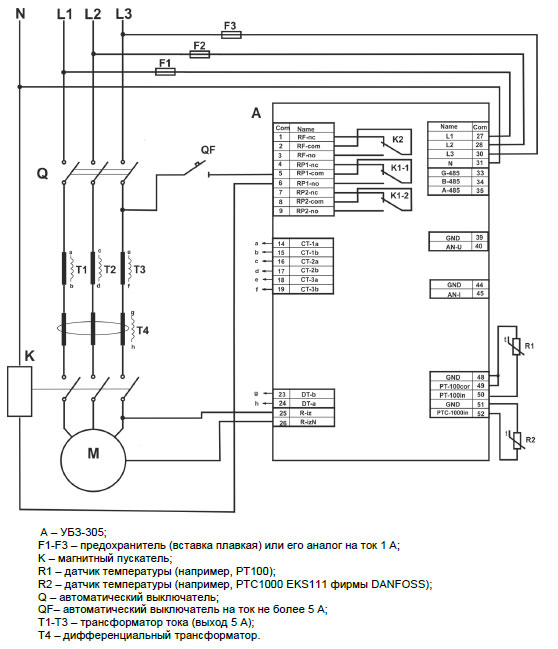

Подробная инструкция по подключению, настройке и эксплуатации УБЗ-305 содержится в Паспорте изделия.
