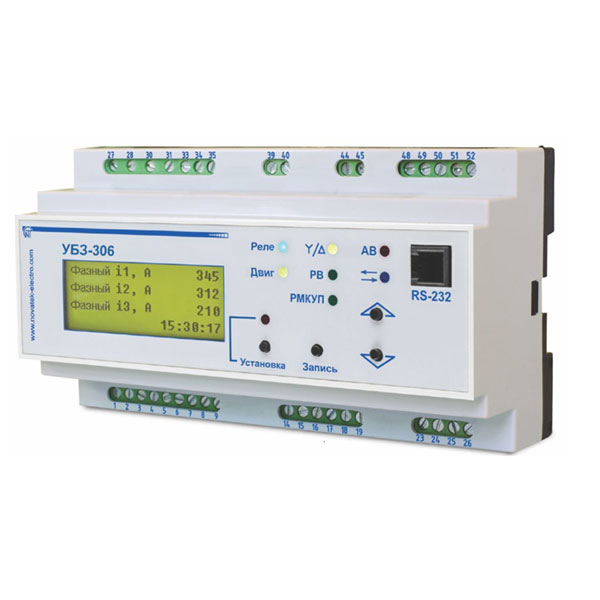

Блок защиты электродвигателей УБЗ-306М производства компании Новатек-Электро предназначен для:
- защиты асинхронных электродвигателей мощностью от 2,5 до 315 кВт при использовании внешних стандартных токовых трансформаторов с выходным током 5 А;
- контроля уравновешенности станка-качалки;
- постоянного контроля параметров сетевого напряжения, действующих значений фазных (линейных) токов трехфазного электрооборудования 380 В 50 Гц и проверки значения сопротивления изоляции электродвигателей.
Защита электродвигателей
УБЗ-306 обеспечивает защиту электродвигателей:
- При некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв фаз, нарушение чередования и слипание фаз, перекос фазных/линейных напряжений, снижение частоты сети ниже заданной и (или) повышение частоты сети выше заданной);
- При механических перегрузках (симметричный перегруз по фазным/линейным токам);
- При превышении порога током обратной последовательности;
- При несимметрии фазных токов без перегруза, связанной с нарушением изоляции внутри двигателя и/или подводящего кабеля (сравнение коэффициента несимметрии тока по обратной последовательности с коэффициентом несимметрии напряжения по обратной последовательности);
- При исчезновении момента на валу электродвигателя («сухой ход» – для насосов) – защита по минимальному пусковому и/или рабочему току;
- При затянутом пуске двигателя или блокировке ротора;
- При недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
- При замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;
- При тепловой перегрузке двигателя;
- При перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).
-
По каждому типу защиты возможно запрещение и разрешение АПВ нагрузки.
Подробное описание всех режимов защиты, параметров и функций УБЗ-306M можно найти в
Паспорте изделия.
|
Технические характеристики
|
|
|
Основные характеристики
|
Номинальное напряжение питания, В
|
380
|
Частота питающей сети, Гц
|
48 - 62
|
|
Номинальный ток ТТ, А
|
5
|
Гистерезис по напряжению (фазное/линейное), В
|
10 / 17
|
|
Дополнительные характеристики
|
Установка
|
Стандартная DIN-рейка 35 мм
|
Материал корпуса
|
Самозатухающий пластик
|
|
Цвет корпуса
|
Светло-серый
|
|
Стандарты
|
ТУ 3425-001-71386598-2005
|
|
Условия эксплуатации
|
Напряжение, при котором сохраняется работоспособность, В
|
180 - фазное, при питании от одной фазы и подключенном нулевом проводе
450 - линейное, при питании от трех фаз
|
|
Потребляемая мощность (под нагрузкой), ВА
|
до 5
|
|
Климатическое исполнение
|
УХЛ 3.1
|
|
Степень защиты, IP
|
20
|
|
Класс защиты от поражения электрическим током
|
II
|
|
Температурный диапазон, °C
|
-20...+55
|
|
Гарантия на оборудование
|
Срок гарантии, мес
|
60
|
Срок эксплуатации, мес
|
120
|
|
Логистика
|

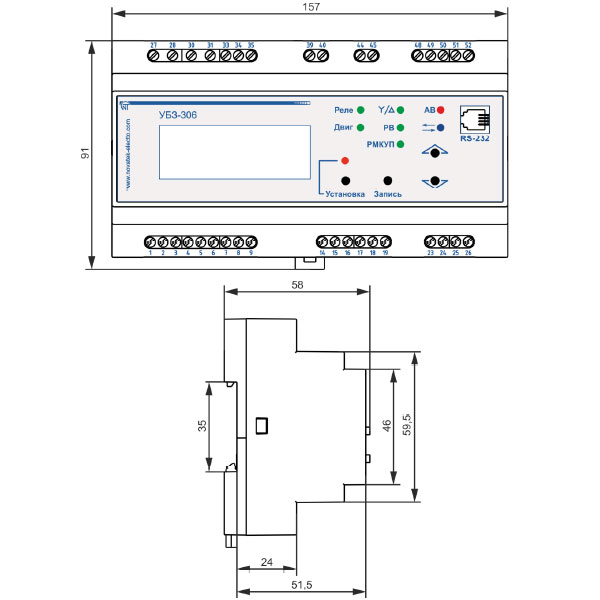

Габаритные размеры (ширина x высота x глубина), мм
|
157 х 91 х 58
|
Объем, м³
|
0,0008
|
Вес нетто, кг
|
0,34
|
|
Производитель:
Новатек-Электро Файлы для загрузки:
| Описание |
Дата и размер |
|
| Паспорт УБЗ-306.pdf |
26.09.2020 20:34:19
2030292 kb. |
|

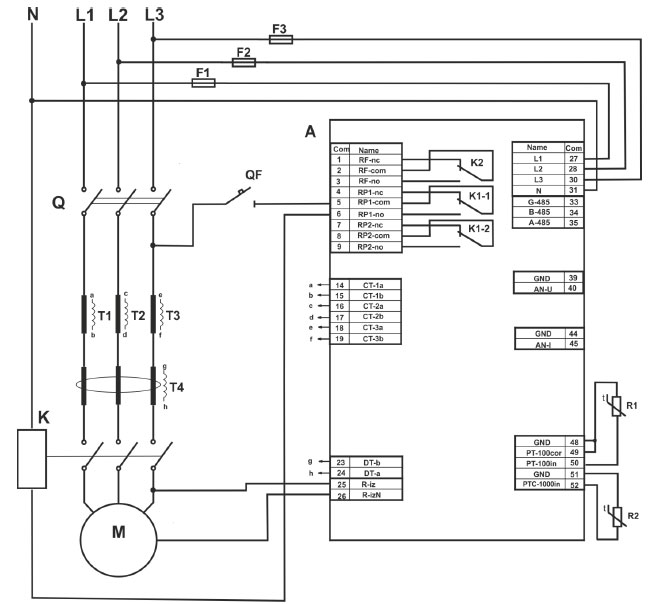

Подключение блока защиты электродвигателя УБЗ-306M
