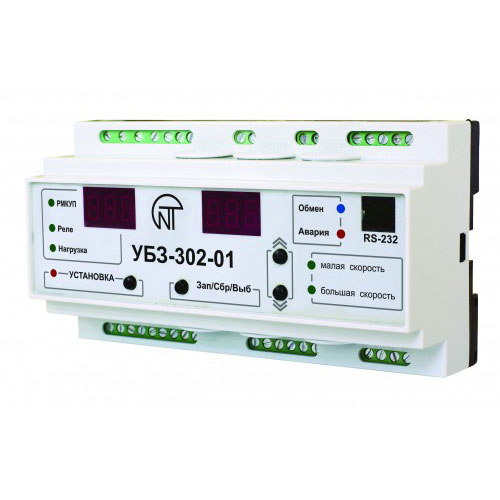

УБЗ-302-01 производства компании Новатек-Электро — универсальный прибор, применяемый для двухскоростных электродвигателей, а именно для контроля параметров напряжения сети, показателей сопротивления изоляции устройства и активных значений линейных и фазных токов.
УБЗ обеспечивает защиту асинхронных двухскоростных (двухобмоточных) электродвигателей номинальным током от 5 до 50А при использовании внешних токовых трансформаторов, поставляемых в комплекте с изделием.
Защита электродвигателей
УБЗ обеспечивает защиту электродвигателей при:
- некачественном сетевом напряжении (недопустимые скачки напряжения, обрыв и перекос фаз;
-
нарушение чередования и слипание фаз);
-
механических перегрузках (симметричный перегруз по фазным/линейным токам);
-
превышении порога тока обратной последовательности (перекос тока);
-
затянутом пуске двигателя или блокировке ротора;
-
недопустимо низком уровне изоляции между статором и корпусом двигателя (проверка перед включением);
-
замыкании на «землю» обмотки статора во время работы – защита по токам утечки на «землю»;
-
тепловой перегрузке двигателя;
-
перегреве обмоток (определяется температура обмоток при использовании встроенных в двигатель температурных датчиков или температура корпуса при использовании внешних температурных датчиков).
Полное описание функций и параметров УБЗ можно найти в
Паспорте изделия.
|
Технические характеристики
|
|
|
Основные характеристики
|
Номинальное напряжение питания, В
|
380 / 50 Гц
|
Частота питающей сети, Гц
|
48 - 62
|
|
Диапазон номинальных токов, А
|
5 - 50
|
|
Гистерезис по напряжению (фазное/линейное), В
|
10 / 17
|
|
Дополнительные характеристики
|
Установка
|
Стандартная DIN-рейка 35 мм
|
Материал корпуса
|
Пластик
|
|
Цвет корпуса
|
Светло-серый
|
|
Стандарты
|
-
|
|
Условия эксплуатации
|
|
Потребляемая мощность (под нагрузкой), ВА
|
до 5
|
|
Климатическое исполнение
|
У3.1
|
|
Степень защиты, IP
|
40 - прибор
20 - клеммник
|
|
Температурный диапазон, °C
|
-35... +55
|
|
Гарантия на оборудование
|
Срок гарантии, мес
|
36
|
Срок эксплуатации, мес
|
120
|
|
Логистика
|
Габаритные размеры (ширина x высота x глубина), мм
|
156,2 х 85,8 х 56,8
|
Объем, м³
|
0,0007
|
Вес нетто, кг
|
0,5
|
|
Производитель:
Новатек-Электро Файлы для загрузки:
| Описание |
Дата и размер |
|
| Паспорт УБЗ-302-01.pdf |
23.09.2020 17:10:26
1317133 kb. |
|

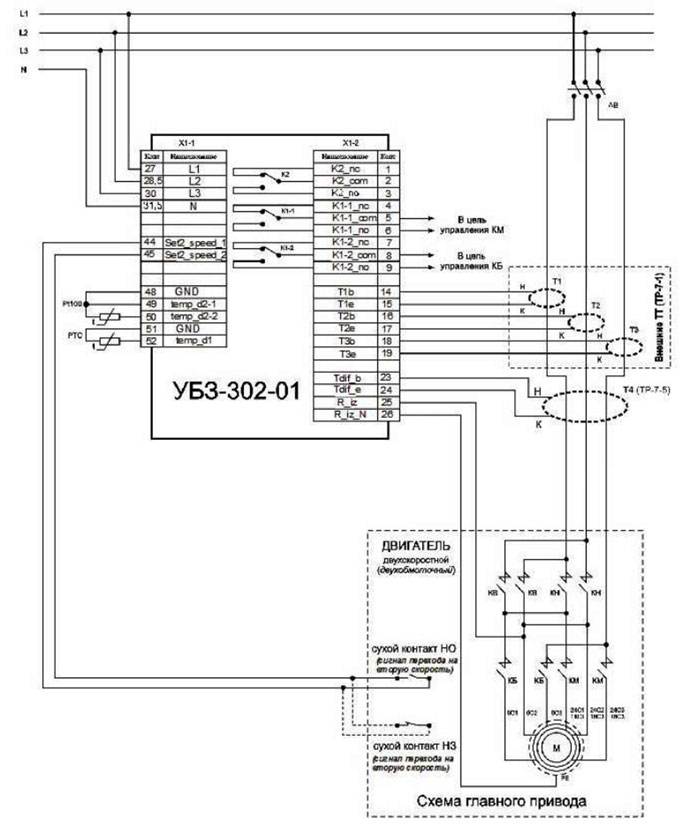

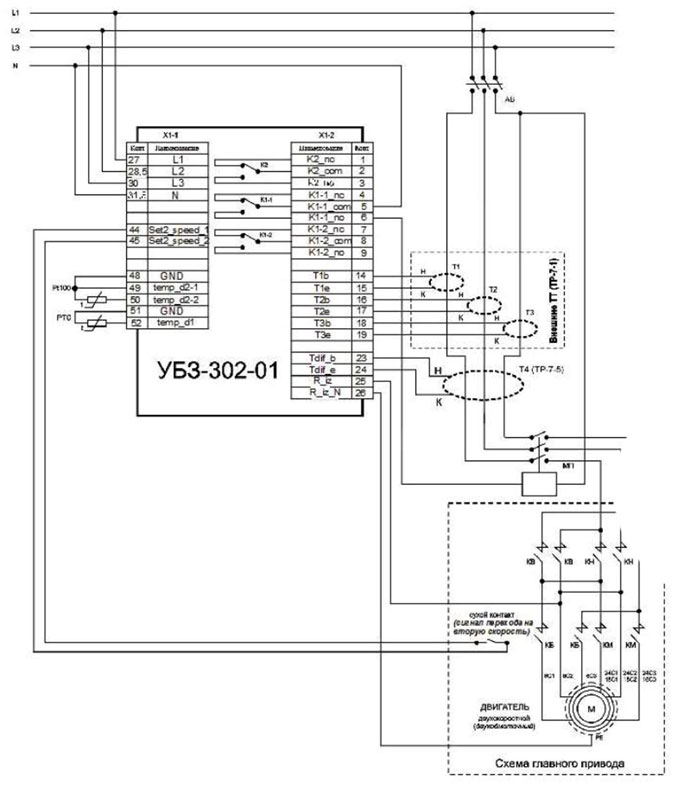

Подключение блока защиты электродвигателя УБЗ-302-01
