Реле напряжения РН-101М, однофазное

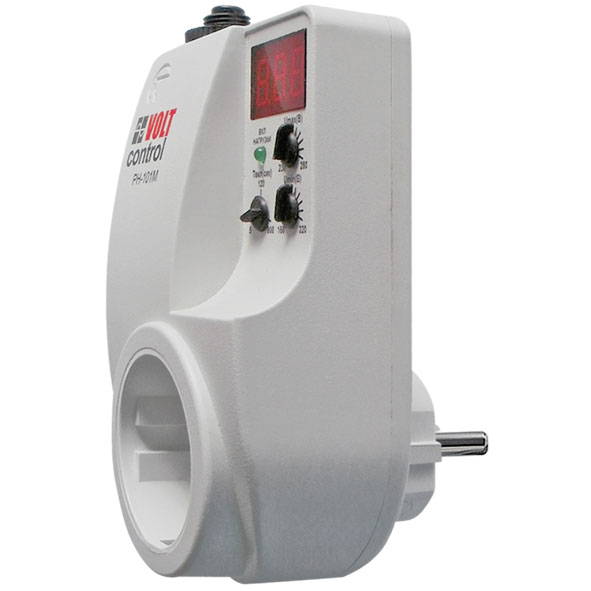

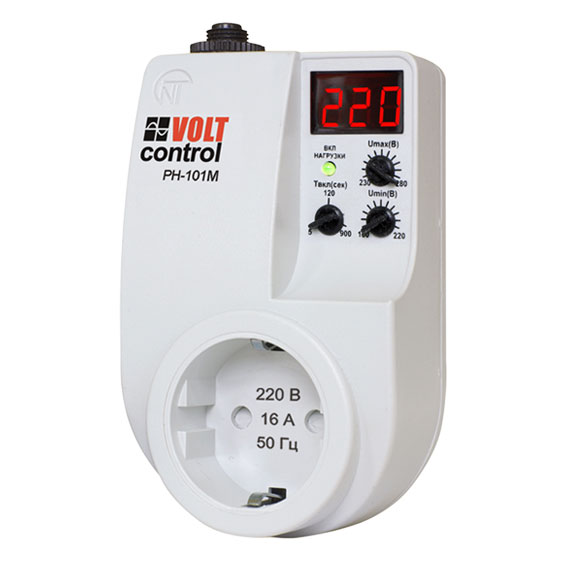

Однофазное реле напряжения в розетку РН-101М, Новатек-Электро, 16А/230В
Однофазное реле напряжения в розетку РН-101М, Новатек-Электро, 16А/230В
Область применения:
  • Защита электрических приборов от перепадов напряжения в сети.

Описание Характеристики Поддержка
Запросить цену

Однофазное реле напряжения РН-101М Volt Control производства компании Новатек-Электро предназначено для автоматического отключения однофазных потребителей мощностью до 3,5 кВт при недопустимых колебаниях напряжения в сети и токовых перегрузках, а также их автоматического включения после восстановления параметров сети.

Функции реле нагрузки РН-101М:

  • отключение нагрузки, если значение напряжения сети выходит за пределы, установленные пользователем;
  • автоматическое повторное включение нагрузки после восстановления параметров сети;
  • защита от высоковольтных импульсных помех;
  • снижение уровня высокочастотных помех;
  • отключение нагрузки при перегрузке по току (при токе выше 16 А);
  • отображение текущего входного напряжения, состояния выходного реле (включено/выключено) и автомата токовой защиты.

РН-101М может находиться в следующих состояниях:

Нормальная работа. Напряжение сети находится в установленных пользователем пределах, значение напряжения отображается на экране. Включен автомат токовой защиты. Истекло время АПВ. Потребитель подключен к сети, горит светодиодный индикатор включения нагрузки.

Авария по напряжению. Напряжение сети выходит за пределы, заданные пользователем, на время большее, чем указано в технических характеристиках. Потребитель отключается от сети, светодиодный индикатор включения нагрузки не горит. Значение напряжения отображается на экране в мигающем режиме. С момента возникновения аварии начинается отсчет времени АПВ.

Индикация времени АПВ. На экран выводится время в секундах, оставшееся до перехода РН-101М в состояние Нормальная работа, и горит точка в младшем разряде трехразрядного индикатора. После завершения времени АПВ изделие пе-реходит в состояние Нормальная работа.

Авария по току. При срабатывании автомата защиты по току, потребитель отключается от сети, на экран выводится значение контролируемого напряжения и мигает светодиодный индикатор включения нагрузки.

Смотрите другие реле напряжения в основном каталоге.

Технические характеристики
Основные характеристики
Номинальное напряжение питания, В
220 - 230
Коммутируемый ток, А 16
Частота питающей сети, Гц
47... 65
Диапазон регулирования, В
160 - 220 (Umin)
230 - 280 (Umах)
Время автоматического повторного включения, с  5 - 900
Дополнительные характеристики
Материал корпуса
Пластик
Цвет корпуса Белый
Стандарты ТУ 34 25-001-71386598-2005
Условия эксплуатации
Напряжение, при котором сохраняется работоспособность, В
120 - 400
Потребляемая мощность, Вт 3,5
Климатическое исполнение УХЛ 4
Степень защиты, IP 30
Класс защиты от поражения электрическим током I
Допустимая степень загрязнения
II
Категория перенапряжения II
Температурный диапазон, °C  -20... +45
Атмосферное давление, кПа  84... 106,7
Гарантия на оборудование
Срок гарантии, мес
60
Срок эксплуатации, мес
120
Логистика
Габаритные размеры (ширина x высота x глубина), мм
70 х 124 х 76
Объем, м³
0,0006
Вес нетто, кг
0,170



Производитель: Новатек-Электро

Файлы для загрузки:

Описание Дата и размер
Паспорт Реле Напряжения РН-101М.pdf 13.10.2022 12:12:43
849975 kb.
Руководство по выбору.pdf 13.10.2022 12:12:43
3018402 kb.
Сертификат ТС 2017.PDF 13.10.2022 12:12:43
741325 kb.

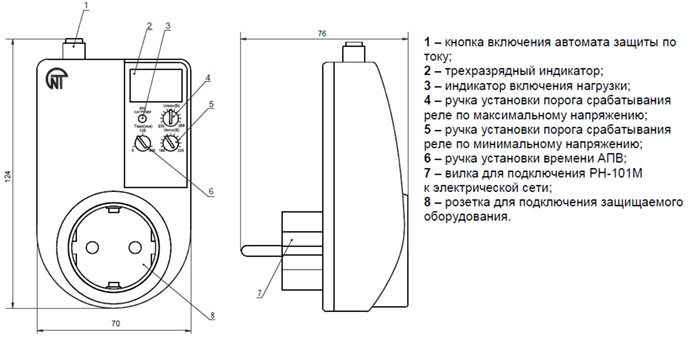

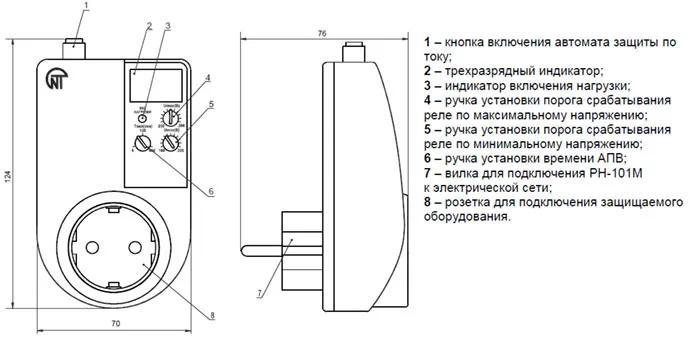

Реле напряжения РН-101М - размеры и органы управления

Чертеж реле напряжения РН-101М, размеры и органы управления
