Реле напряжения РН-111, однофазное

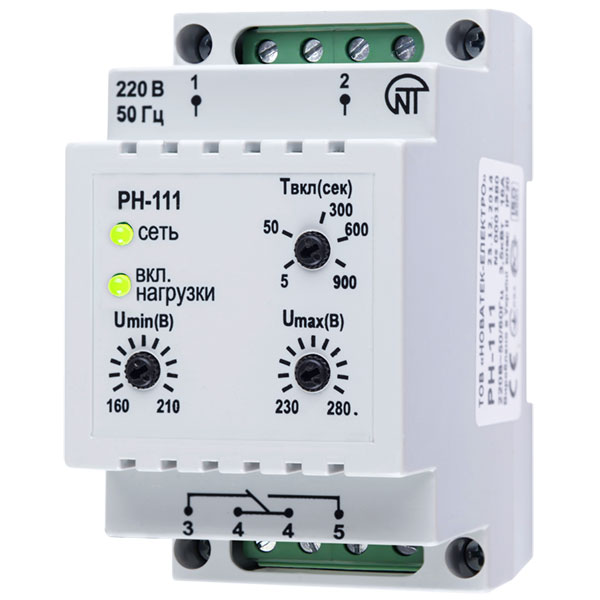

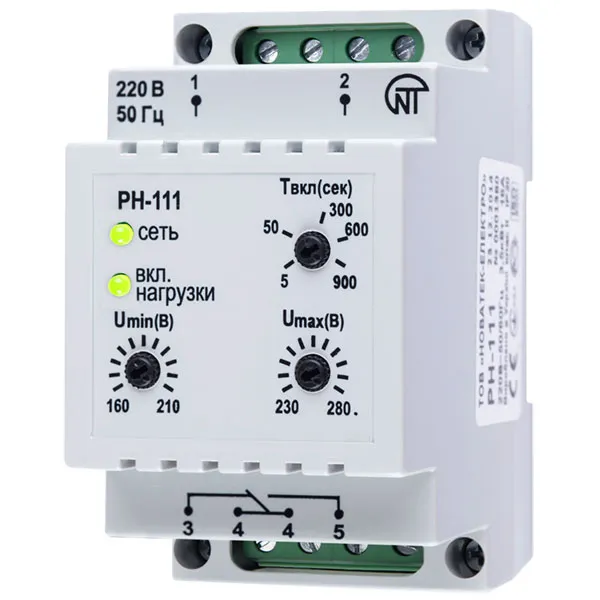

Однофазное реле напряжения РН-111, Новатек-Электро
Однофазное реле напряжения РН-111, Новатек-Электро
Область применения:
  • Защита бытовых и промышленных электрических приборов от перепадов напряжения в сети.

Описание Характеристики Поддержка Проекты
Запросить цену

Однофазное реле напряжения РН-111 производства компании Новатек-Электро предназначено для отключения бытовых и промышленных электрических приборов любой мощности от сети при недопустимых колебаниях напряжения с последующим автоматическим включением.

  • При мощности нагрузки до 3,5 кВт (до 16 А) отключение нагрузки производится непосредственно выходными контактами изделия, включенными в разрыв питания нагрузки;
  • При мощности, превышающей 3,5 кВт (16 А) отключение производится магнитным пускателем соответствующей мощности (магнитный пускатель не входит в комплектацию изделия), в разрыв питания катушки которого включены выходные контакты изделия.

Подробное описание РН-111, развернутые технические характеристики, а также инструкцию по эксплуатации вы найдете в Паспорте изделия.


Обратите внимание! Изделие имеет класс защиты корпуса IP40 и не предназначено для использования в условиях:

  • Сильных механических воздействий и вибрации;
  • Повышенной влажности (более 80%);
  • Сильного загрязнения (жиром, пылью и пр.);
  • Содержания в воздухе щелочей, кислот и прочих химических веществ, способных вызывать коррозию пластмасс.



Смотрите другие реле напряжения в основном каталоге.
Технические характеристики
Основные характеристики
Номинальное напряжение питания, В
220 - 230
Коммутируемый ток реле, А 16
Частота питающей сети, Гц
48... 52
Коммутируемая мощность, кВт 3,6
Диапазон регулирования, В  160 - 210 (по Umin)
230 - 280 (по Umax)
Диапазон регулирования времени АПВ, с  5 - 900
Дополнительные характеристики
Установка
Стандартная DIN-рейка, 35 мм
Материал корпуса
Самозатухающий пластик
Цвет корпуса Белый
Стандарты -
Условия эксплуатации
Напряжение, при котором сохраняется работоспособность, В
до 400
Климатическое исполнение УХЛ 3.1
Степень защиты, IP 40 - лицевая панель
20 - клеммник
Класс защиты от поражения электрическим током  II
Допустимая степень загрязнения
II
Категория перенапряжения II
Температурный диапазон, °C  -20... +40
Атмосферное давление, кПа  84... 106,7
Гарантия на оборудование
Срок гарантии, мес
60
Срок эксплуатации, мес
120
Логистика
Габаритные размеры (ширина x высота x глубина), мм
52 х 90 х 65
Объем, м³
0,0003
Вес нетто, кг
0,15



Производитель: Новатек-Электро

Файлы для загрузки:

Описание Дата и размер
Паспорт Реле Напряжения РН-111.pdf 19.07.2021 10:03:00
1144544 kb.
Руководство по выбору.pdf 19.07.2021 10:03:00
3018402 kb.
Сертификат ТС 2017.PDF 19.07.2021 10:03:00
741325 kb.

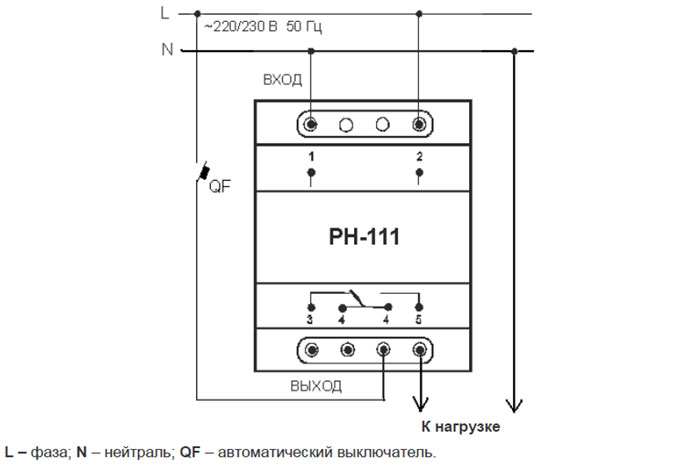

Схема подключения реле напряжения РН-111

Подключение реле напряжения РН-111, схема
