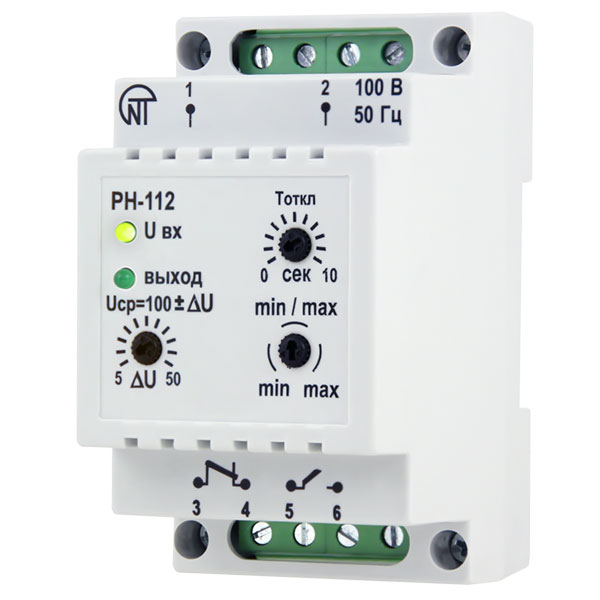

Реле напряжения РН-112, однофазное

Электронное реле максимального минимального напряжения РН-112, Новатек-Электро
Электронное реле максимального минимального напряжения РН-112, Новатек-Электро
Область применения:
  • Защита промышленных электрических приборов от перепадов напряжения в сети.

Описание Характеристики Поддержка Проекты
Запросить цену

Универсальное электронное реле максимального/минимального напряжения РН-112 производства компании  Новатек-Электро используется для контроля наличия напряжения в сети, его показателей, а также для коммутации электрических цепей в устройствах защиты и автоматики электроустановок выше 1000 В.

Регулировка порогов по напряжению и времени срабатывания при достижении пороговых значений осуществляется пользователем.

Реле РН-112 имеет три режима работы:

  • Режим реле минимального напряжения (срабатывание только по минимальному порогу);
  • Режим реле максимального напряжения (срабатывание только по максимальному порогу),
  • Режим симметричных уставок (срабатывание по обоим порогам).

Все режимы работы, полные технические характеристики, а также инструкция по эксплуатации изделия описаны в Технической документации.

Смотрите другие реле напряжения в основном каталоге.

Технические характеристики
Основные характеристики
Номинальное напряжение питания, В
100
Частота питающей сети, Гц
45... 55
Диапазон регулирования, В 5 - 50 (по Umin)
5 - 50 (по Umax)
Диапазон регулирования времени срабатывания, с 0,1... 10
Дополнительные характеристики
Установка
Стандартная DIN-рейка, 35 мм
Материал корпуса
Пластик
Цвет корпуса Белый
Стандарты ТУ УЗ1.2-31046637-001-2002
Условия эксплуатации
Напряжение, при котором сохраняется работоспособность, В
30... 200
Климатическое исполнение У3
Степень защиты, IP 40 - реле
20 - клеммник
Класс защиты от поражения электрическим током  -
Допустимая степень загрязнения
-
Категория перенапряжения -
Температурный диапазон, °C  -25... +55
Гарантия на оборудование
Срок гарантии, мес
12
Срок эксплуатации, мес
-
Логистика
Габаритные размеры (ширина x высота x глубина), мм
52 х 90 х 65
Объем, м³
0,0003
Вес нетто, кг
0,15



Производитель: Новатек-Электро

Файлы для загрузки:

Описание Дата и размер
Паспорт Реле Напряжения РН-112.pdf 19.07.2021 10:04:24
347818 kb.
Руководство по выбору.pdf 19.07.2021 10:04:24
3018402 kb.
Сертификат ТС 2017.PDF 19.07.2021 10:04:24
741325 kb.

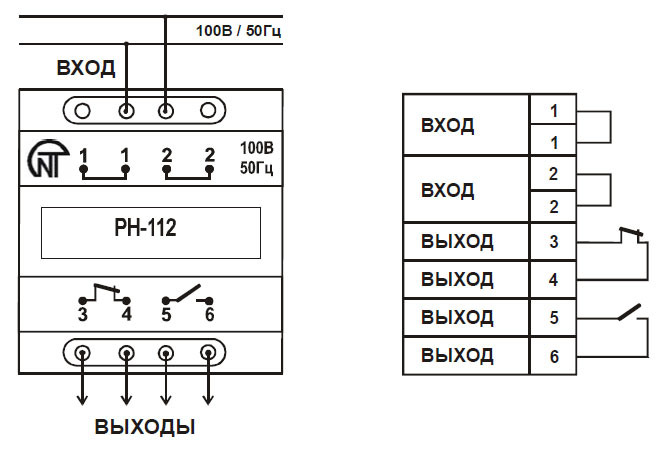

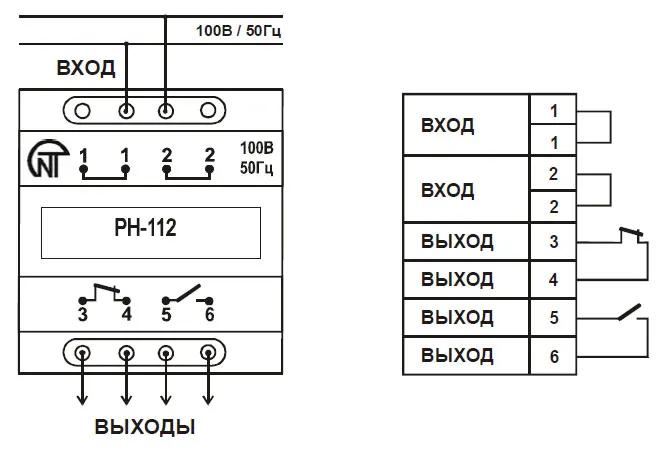

Подключение реле напряжения РН-112 - схема

Реле максимального и минимального напряжения РН-112, схема подключения
