Однофазное реле контроля напряжения РН-116 производства компании Новатек-Электро используется для защиты отдельной бытовой техники мощностью до 3,5 кВт от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали и устанавливается непосредственно в розетку.

Функциональные возможности реле РН-116:

Отключение оборудования, если значение напряжения сети выходит за пределы, установленные пользователем;
Автоматическое повторное включение (АПВ) оборудования после восстановления параметров сети;
Снижение уровня высокочастотных помех;
Индикация значения напряжения сети, состояния аварии и состояния выходного реле.

Реле напряжения РН-116 имеет следующие состояния работы:

Нормальная работа. Напряжение сети находится в пределах границ, установленных пользователем. Время АПВ истекло. Электроприборы подключены к сети, горит светодиодный индикатор включения нагрузки. На дисплее отображается значение напряжения.

Авария. Значение напряжения сети находится вне пределов, заданных пользователем на протяжении времени больше допустимого (указано в технических характеристиках). Начался отсчет АПВ. Оборудование отключено от сети, светодиодный индикатор включения нагрузки не горит. На дисплее в мигающем режиме отображается значение текущего напряжения.

Состояние индикации времени АПВ. Параметры напряжения сети восстановлены. Время АПВ не истекло. На дисплее отображается время в секундах, оставшееся до перехода реле в состояние нормальной работы.

Подробное описание работы изделия, а также развернутые технические характеристики вы найдете в Технической документации.

Реле напряжения РН-116 имеет полностью цифровой аналог - РН-122, оснащенный кнопками для более удобной настройки устройства.

Смотрите другие реле напряжения в основном каталоге.

Технические характеристики

Основные характеристики
Номинальное напряжение питания, В	220
Коммутируемый ток реле, А	16
Частота питающей сети, Гц	47... 65
Коммутируемая мощность, кВт	3,5
Диапазон регулирования срабатывания, В	160 - 210 (Umin) 230 - 280 (Umах)
Диапазон регулирования времени АПВ, с	5 - 900
Дополнительные характеристики
Установка	В розетку
Материал корпуса	Пластик
Цвет корпуса	Белый
Стандарты	ТУ 3425-001-71386598-2005
Условия эксплуатации
Напряжение, при котором сохраняется работоспособность, В	120... 400
Климатическое исполнение	У3.1
Степень защиты, IP	30
Класс защиты от поражения электрическим током	I
Допустимая степень загрязнения	II
Категория перенапряжения	II
Температурный диапазон, °C	-45... +70
Атмосферное давление, кПа	-
Гарантия на оборудование
Срок гарантии, мес	36
Срок эксплуатации, мес	120
Логистика
Габаритные размеры (ширина x высота x глубина), мм	57,7 х 124,4 х 86,2
Объем, м³	0,0006
Вес нетто, кг	0,160

Производитель: Новатек-Электро

Файлы для загрузки:

Описание	Дата и размер
Паспорт Реле Напряжения РН-116.pdf	19.07.2021 10:05:23 343451 kb.
Руководство по выбору.pdf	19.07.2021 10:05:23 3018402 kb.
Сертификат ТС 2017.PDF	19.07.2021 10:05:23 741325 kb.

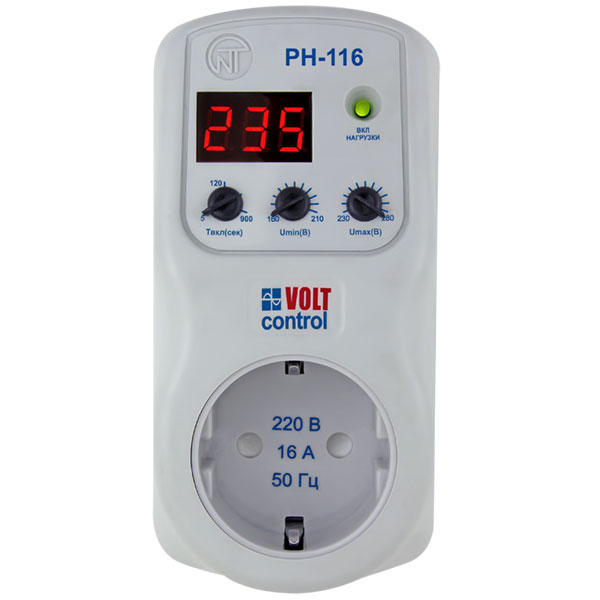

Реле контроля напряжения РН-116, однофазное

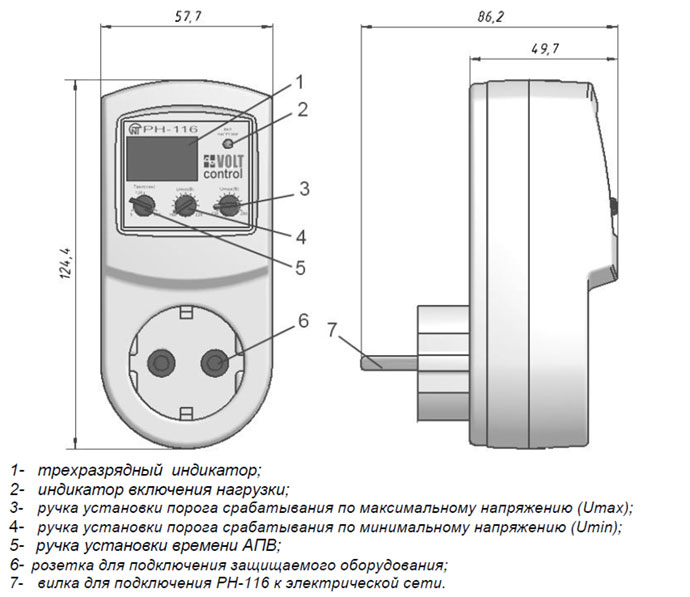

Реле контроля напряжения РН-116: размеры и органы управления
