Реле контроля фаз РНПП-312

Реле напряжения РНПП-312, Новатек-Электро, трехфазное
Реле напряжения РНПП-312, Новатек-Электро, трехфазное
Область применения:
  • Холодильное оборудование;
  • Кондиционерное оборудование;
  • Компрессорное оборудование и др.

Описание Характеристики Поддержка Проекты
Запросить цену

Реле напряжения и контроля фаз РНПП-312 производства компании Новатек-Электро предназначено для защиты бытовых и промышленных потребителей от аварий в трехфазной сети путем отключения нагрузки и последующего автоматического включения после восстановления параметров сети.

Функциональные возможности РНПП-312:

  • Контроль допустимого уровня напряжения;
  • Контроль правильного чередования и отсутствия слипания фаз;
  • Контроля полнофазности и симметричности сетевого напряжения (перекоса фаз);
  • Отключение нагрузки при скачках сетевого напряжения;
  • Контроль качества сетевого напряжения после отключения нагрузки;
  • Автоматическое повторное включения нагрузки после восстановления параметров напряжения;
  • Индикация аварии при возникновении аварийной ситуации;
  • Индикация наличия напряжения на каждой фазе.

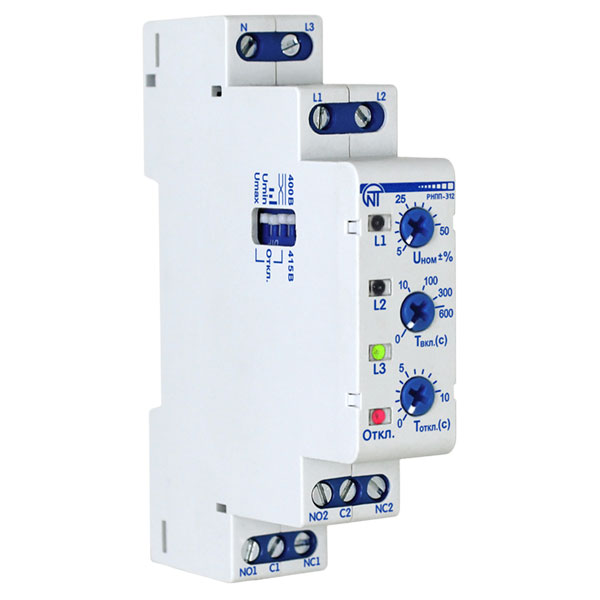

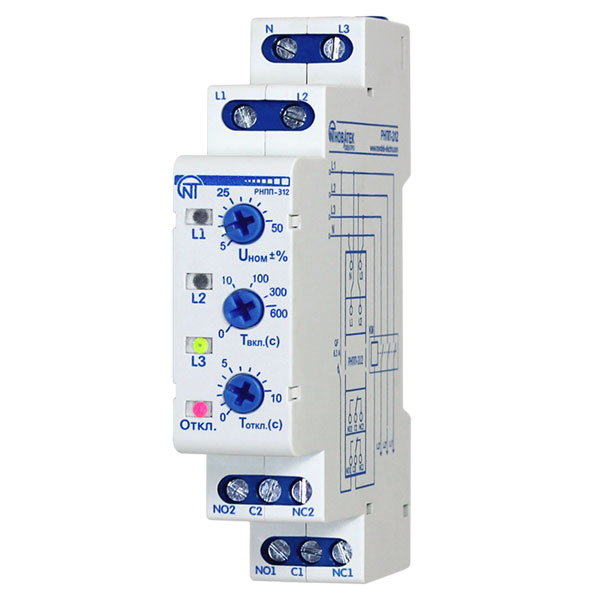

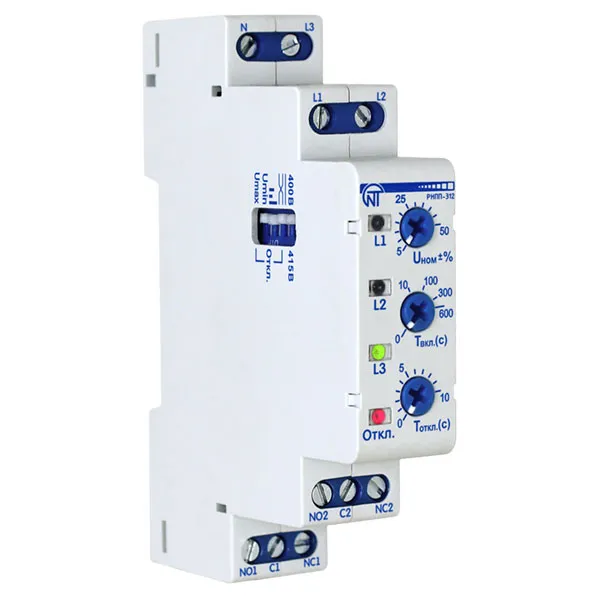

Лицевая панель устройства оснащена потенциометром для регулировки совмещенных порогов срабатывания по минимальному и максимальному напряжению в процентах от номинального, а также потенциометрами для регулирования времени отключения при аварии и автоматического повторного включения. На боковой панели расположены переключатели для выбора напряжения контролируемой сети и настройки срабатывания защиты по таким параметрам как: максимальное напряжение, минимальное напряжение, перекос и чередование фаз.

Реле напряжения РНПП-312 функционирует в следующих режимах:

  • Контроль минимального / максимального напряжения. В этом режиме защита срабатывает при выходе значения напряжения как за верхний, так и за нижний порог, установленные пользователем при настройке устройства.
  • Контроль минимального напряжения. Защищаемое оборудование отключается от сети в случае, если значение напряжения выйдет за нижний порог, заданный пользователем.
  • Контроль максимального напряжения. Отключение нагрузки происходит при выходе значения напряжения за верхний порог, заданный пользователем.
  • Контроль наличия фаз. В этом режиме оборудование отключается от сети при обрыве одной или нескольких фаз.
  • Контроль неправильного чередования и наличия слипания фаз. Защищаемое оборудование отключается от сети при неправильном подключении или при наличии слипания одной из фаз.
  • Контроль перекоса фаз. Отключение нагрузки происходит при перекосе фаз.

Более подробно все режимы работы, технические характеристики а также инструкция по подключению, настройке и эксплуатации реле контроля напряжения описаны в Паспорте изделия.

Смотрите другие реле напряжения в основном каталоге.

Технические характеристики
Основные характеристики
Номинальное линейное / фазное напряжение питания сети, В
400 / 230
415 / 240
Частота питающей сети, Гц
45 - 65
Диапазон регулирования срабатывания по Umax / Umin, % от ном.  5 - 50
Диапазон регулирования по времени срабатывания, с
0 - 10
Диапазон регулирования по времени включения, с
0 - 600
Величина определения перекоса фаз, В 30
Дополнительные характеристики
Установка
Стандартная DIN-рейка 35 мм
Материал корпуса
Самозатухающий Ппастик
Цвет корпуса Белый
Стандарты ТУ 3425-001-71386598-2005
Условия эксплуатации
Напряжение, при котором сохраняется работоспособность, В
95 – 450 (по одной фазе)
95 – 450 (по трем фазам)
Максимальная потребляемая мощность (под нагрузкой), Вт 1,2
Климатическое исполнение УХЛ3.1
Степень защиты, IP   40 - прибор
20 - клеммник
Класс защиты от поражения электрическим током   II
Температурный диапазон, °C  -35... +55
Гарантия на оборудование
Срок гарантии, мес
60
Срок эксплуатации, мес
120
Логистика
Габаритные размеры (ширина x высота x глубина), мм
17,8 х 90 х 64,4
Объем, м³
0,0004
Вес нетто, кг
0,1



Производитель: Новатек-Электро

Файлы для загрузки:

Описание Дата и размер
Паспорт Реле Напряжения РНПП-312.pdf 19.07.2021 10:16:30
176838 kb.
Руководство по выбору.pdf 19.07.2021 10:16:30
3018402 kb.
Сертификат ТС 2017.PDF 19.07.2021 10:16:30
741325 kb.

Подключение реле напряжения и контроля фаз РНПП-312

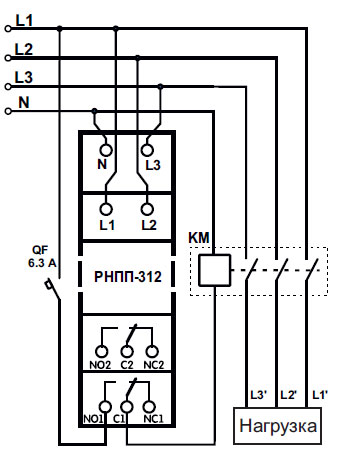

Схема подключения реле напряжения и контроля фаз РНПП-312
