Реле контроля фаз РНПП-311М

Реле напряжения и контроля фаз РНПП-311М производства компании Новатек-Электро используется для защиты бытовых и промышленных трехфазных потребителей от основных видов аварий в электрической сети:

• Выход действующего значения напряжения за пределы, установленные пользователем;
• Нарушения последовательности и слипание фаз;
• Нарушения полнофазности и симметричности сетевого напряжения.

• Контроль основных действующих параметров электрической сети;
• Отключение нагрузки 380/220 В 50 Гц путем размыкания цепи питания нагрузки коммутации электрических цепей постоянного и переменного тока;
• Контроль качества сетевого напряжения после отключения нагрузки;
• Автоматическое повторное включение нагрузки после восстановления параметров напряжения;
• Индикация аварии при возникновении аварийной ситуации;
• Индикация наличия напряжения на каждой фазе.

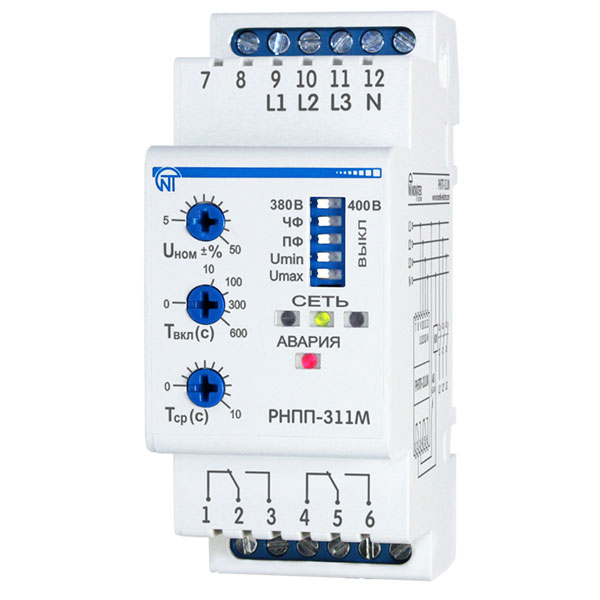

Фронтальная панель устройства оснащена регулирующими потенциометрами для самостоятельной настройки пределов по напряжению, времени срабатывания и времени автоматического повторного включения. Светодиодными индикаторами "Сеть" и "Авария". Переключателями для включения/отключения контроля различных параметров сети.

Питание реле РНПП-311М осуществляется от сети – контролируемое напряжение одновременно является напряжением питания. Внутренняя схема реле питается по трем фазам, что обеспечивает работоспособность прибора даже от одной из фаз (при наличии «нуля»).

В случае использования изделия в сетях с высоким уровнем гармоник, рекомендуется выбирать модификацию РНПП-311М-24V. Она позволяет подключение автономного источника питания напряжением 24В.

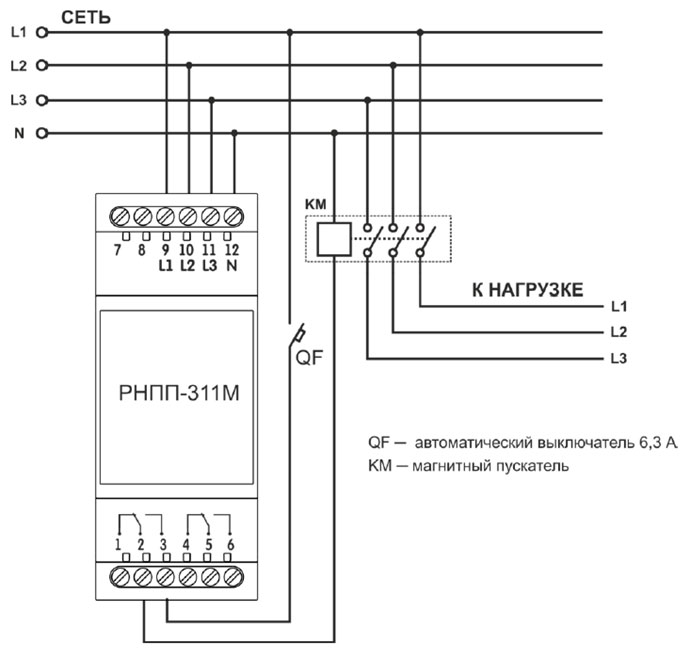

Подключение реле контроля фаз РНПП-311М
