Реле напряжения РН-113, однофазное

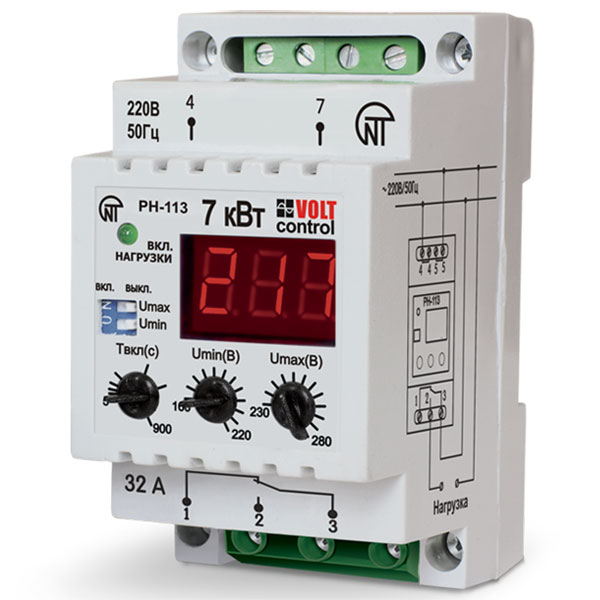

Однофазное реле напряжения РН-113 Новатек-Электро, 32А / 230В
  • Однофазное реле напряжения РН-113 Новатек-Электро, 32А / 230В

Область применения:

  • Защита бытовых и промышленных электрических приборов от перепадов напряжения в сети.


Однофазное реле напряжения РН-113 производства компании Новатек-Электро предназначено для автоматического отключения однофазных потребителей при скачках напряжения в сети и последующего включения нагрузки при возвращении сети к нормальным параметрам

Устройство имеет следующие состояния:

«Нормальная работа». Нагрузка включена, горит светодиод "вкл. нагрузки", индикатор отображает значение контролируемого напряжения;

«Авария». Нагрузка отключена, светодиод включения нагрузки не горит, на индикатор выводится значение контролируемого напряжения в мигающем режиме;

«Индикация времени АПВ». Нагрузка отключена; светодиод "вкл. нагрузки" не горит; на индикатор выводится время в секундах, оставшееся до окончания выдержки времени АПВ, и горит точка в младшем разряде индикатора. После завершения времени АПВ изделие перейдет в состояние «Нормальная работа» при условии нормального напряжения на входе.

РН-113 может работать в четырех независимых режимах:

  • «Реле минимального напряжения» (при включенном переключателе Umin и выключенном переключателе Umax): изделие переходит в состояние «Авария» при снижении входного напряжения ниже порога срабатывания по минимальному напряжению Umin;
  • «Реле максимального напряжения» (при включенном переключателе Umax и выключенном переключателе Umin): изделие переходит в состояние «Авария» при повышении входного напряжения выше порога срабатывания по максимальному напряжению Umax;
  • «Реле напряжения» (при включенных переключателях Umin и Umax): изделие переходит в состояние «Авария» при снижении входного напряжения ниже Umin или при повышении входного напряжения выше Umax;
  • «Реле времени с задержкой на включение» (при выключенных переключателях Umin и Umax).

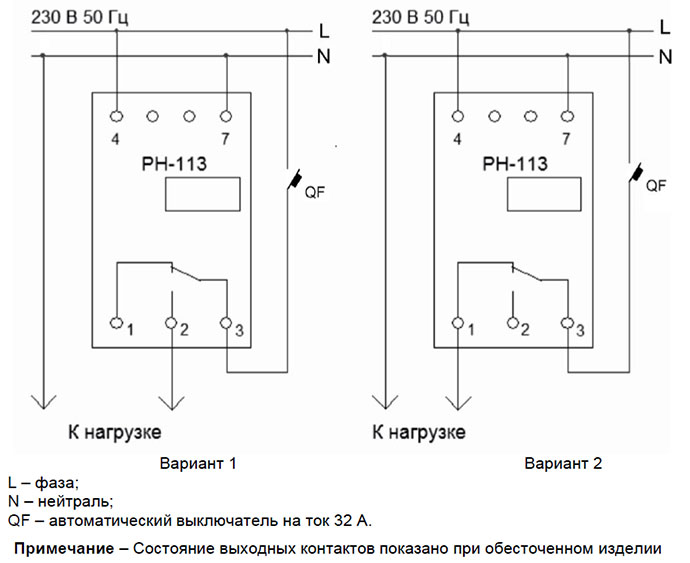

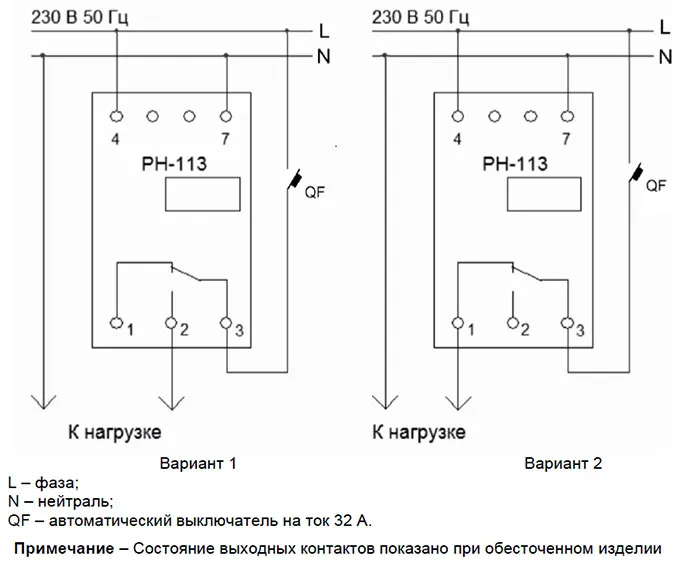

Подробная инструкция по подключению, настройке и эксплуатации реле напряжения РН-113, а также его полные технические характеристики вы найдете в Паспорте изделия
