Назначение светодиодного индикатора фаз РН-12
Изделие применяют с целью:
- Автоматического контроля наличия фаз в 3-хфазной сети переменного тока;
-
Светодиодной индикации текущего состояния каждой из фаз.
Устройство индикатора фаз РН-12

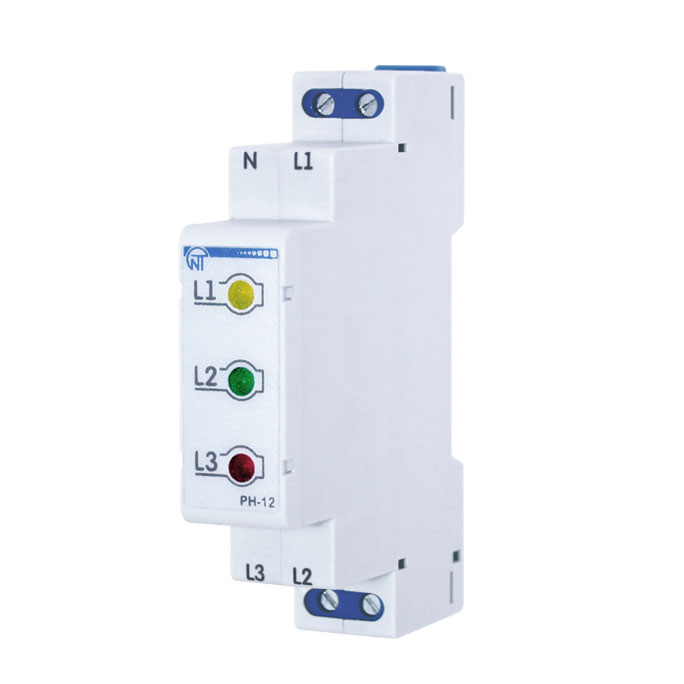

РН-12 представляет собой компактное пластиковое устройство, предназначенное для установки на DIN-рейку в распределительные щиты.
На фронтальной панели изделия расположены клеммы фаз, клеммы нейтрали и три светодиодных индикатора наличия фаз.
Корпус РН-12 имеет степень защиты IP40. Это подразумевает обеспечение безопасной эксплуатации в условиях замусоренности помещения. Однако не позволяет защитить от попадания мелкой пыли и брызг воды.
Рекомендуется проводить техническое обслуживание устройства раз в 6 месяцев: протирать корпус изделия от пыли, проверять целостность внешних пластиковых элементов и степень надежности контакта проводов с клеммами.
Подробная инструкция по подключению и эксплуатации содержится в Паспорте индикатора фаз РН-12.
|
Технические характеристики
|
|
|
Основные характеристики
|
Номинальное переменное трёхфазное напряжение сети, В
|
3*400
|
Частота сети, Гц
|
45 – 65
|
|
Дополнительные характеристики
|
Установка
|
Стандартная DIN-рейка 35 мм
|
|
Материал корпуса
|
Самозатухающий пластик
|
|
Цвет корпуса
|
Белый
|
|
Условия эксплуатации
|
Максимальная потребляемая мощность ,Вт
|
0,5
|
|
Степень защиты, IP
|
40 – лицевая панель
20 – клеммник
|
Климатическое исполнение
|
УХЛ 3.1
|
|
Температурный диапазон, °C
|
-35...+55
|
|
Атмосферное давление, кПа
|
84...106,7
|
|
Относительная влажность воздуха
|
30...80
|
|
Гарантия на оборудование
|
Срок гарантии, мес
|
60
|
Срок эксплуатации, мес
|
120
|
|
Логистика
|

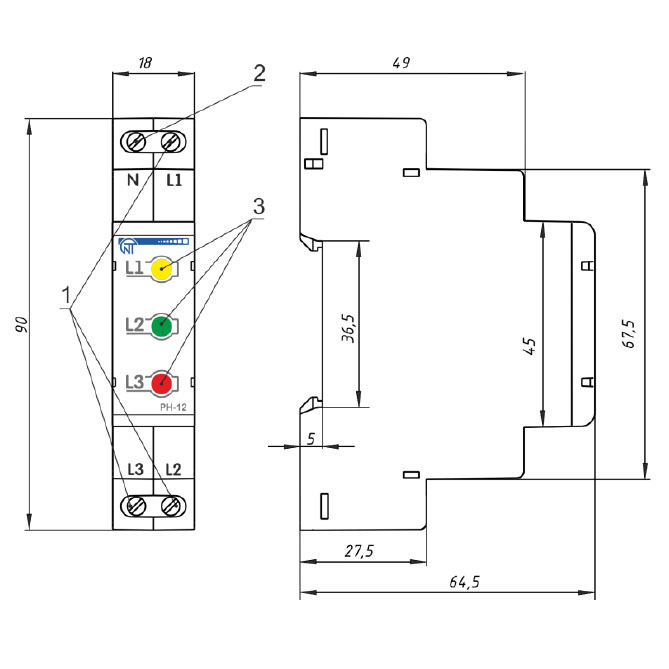

Габаритные размеры (ширина x высота x глубина), мм
|
18 х 90 х 65
|
Объем, м³
|
0,0001
|
Вес нетто, кг
|
0,08
|
|
Производитель:
ООО «Новатек-Электро» Файлы для загрузки:
| Описание |
Дата и размер |
|
| Паспорт Индикатор Фаз РН-12.pdf |
19.07.2021 10:11:50
406231 kb. |
|
