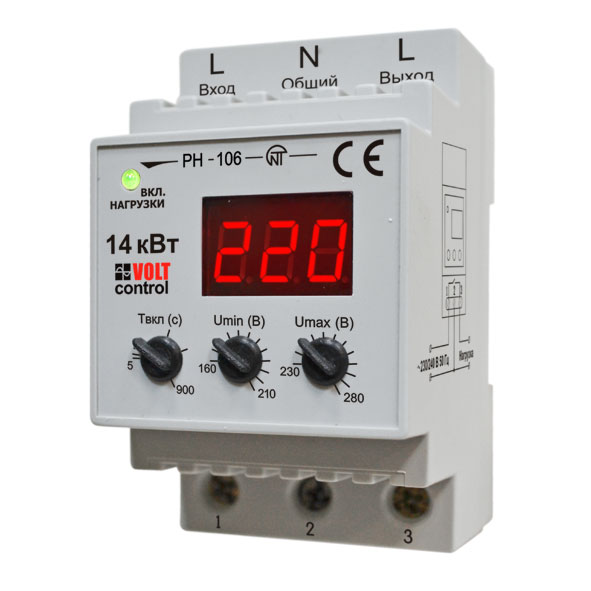

Реле напряжения РН-106, однофазное

Однофазное реле напряжения РН-106 Volt Control производства компании Новатек-Электро предназначено для автоматического отключения бытовой и промышленной техники при недопустимых колебаниях напряжения в сети и последующего повторного включения.

Принцип работы реле напряжения РН-106:

• Устройство постоянно контролирует параметры сети и сопоставляет данные о текущем напряжении с максимальными и минимальными значениями, установленными пользователем.
• При выходе значений напряжения за пределы, установленные пользователем, реле автоматически отключает нагрузку.
• После возвращения параметров сети в пределы, заданные пользователем, происходит автоматическое повторное включение нагрузки.

Отличительной особенностью данной модели является функция термозащиты. Если температура внутри корпуса превышает 80°С, также происходит автоматическое отключение нагрузки, а на экране появляется надпись "Ato".

Режим нормальной работы. Напряжение сети находится в пределах, установленных пользователем. Время АПВ истекло. Потребители подключены к сети, горит светодиодный индикатор включения нагрузки. На экране отображается значение напряжения сети.

Режим аварии. Напряжение сети ниже или выше значений, установленных пользователем. Время выхода напряжения за допустимые пределы больше, чем указано в технических характеристиках. Светодиодный индикатор включения нагрузки не горит. На экране мигает значение напряжения сети.

Режим выдержки времени АПВ. Отсчет времени АПВ начинается с момента аварии или с момента подачи питания. Если реле находится в режиме аварии, на экране мигает текущее значение напряжения сети. Если параметры сети восстановились, на экран выводится оставшееся время в секундах до окончания времени АПВ.

Более подробное описание подключения, настройки и эксплуатации изделия описаны в Технической документации.

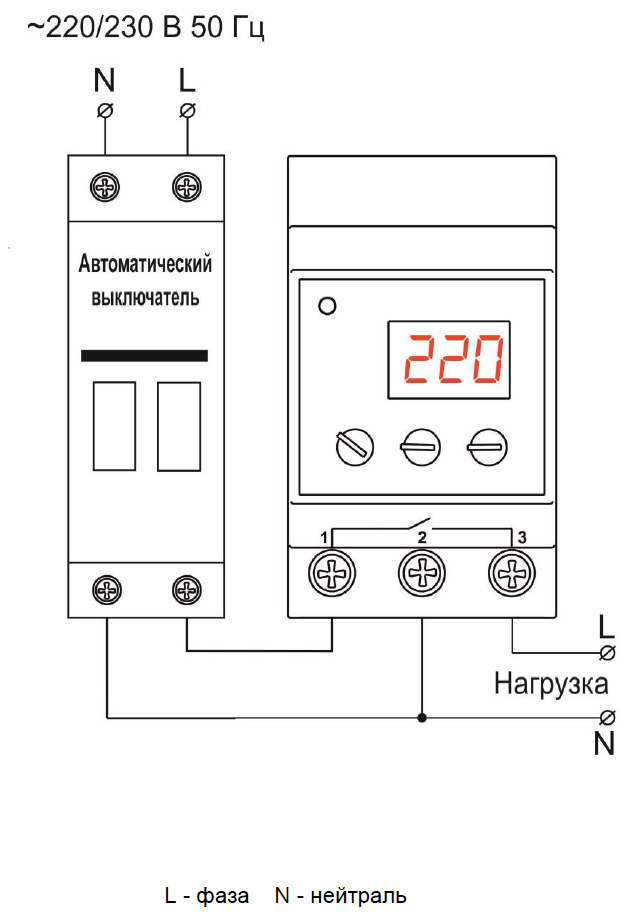

Схема подключения реле напряжения РН-106
