Реле контроля фаз РНПП-311-2

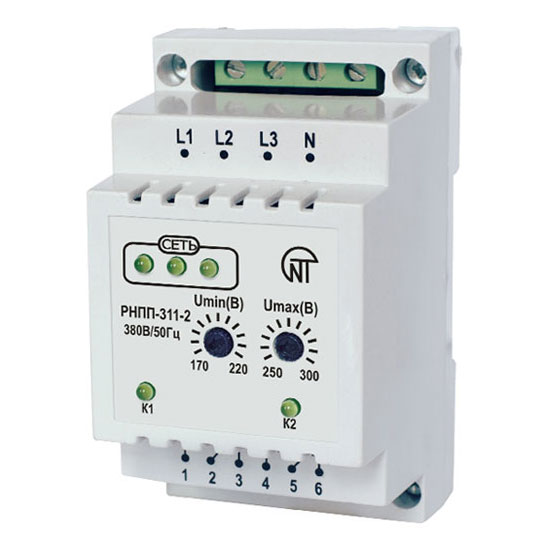

Двухканальное реле напряжения РНПП-311-2, как и РНПП-311-1, — модификация модели РНПП-311 производства Новатек-Электро.

Оно предназначено для контроля трехфазной сети 380В/50Гц и сигнализации о полнофазном и неполнофазном пропадании фаз. В отличие от стандартного РНПП-311, не осуществляет контроль чередования, слипания и перекоса фаз.

Устройство имеет два независимых выходных канала:

Канал 1. Сигнализирует о пропадании всех трех фаз в сети 380 В / 50 Гц и/или выхода всех фаз за пороги срабатывания.

• Если все фазы вышли за пороги срабатывания, но не пропали совсем Через 1,5 с контакты 4-5 и 1-2 размыкаются, гаснут зеленые светодиоды «выход канала 1», «выход канала 2», светодиоды «СЕТЬ» горят. После восстановления параметров напряжения, автоматическое включение происходит через 60 с.
• Если все фазы пропали – выходные реле отпадают по потере питания, т.е. контакты 4-5, 1-2 размыкаются практически сразу, светодиоды «СЕТЬ» по выходам каналов гаснут, реле без питания. После подачи нормального напряжения каналы включаются через 10 с.

Канал 2. Сигнализирует о пропадании одной и/или двух фаз в сети 380 В / 50Гц и / или выхода их за пороги срабатывания.

С фиксированной задержкой 1,5 с контакты 4-5 размыкаются, гаснет зеленый светодиод «Выход канала 2». Светодиоды «СЕТЬ»:

• горят все три, если одна (две) фазы вышли за пороги срабатывания, но не пропали;
• гаснут в соответствии с полным пропаданием одной (двух) фаз.

После восстановления параметров по напряжению происходит автоматическое включение канала через 60 с.

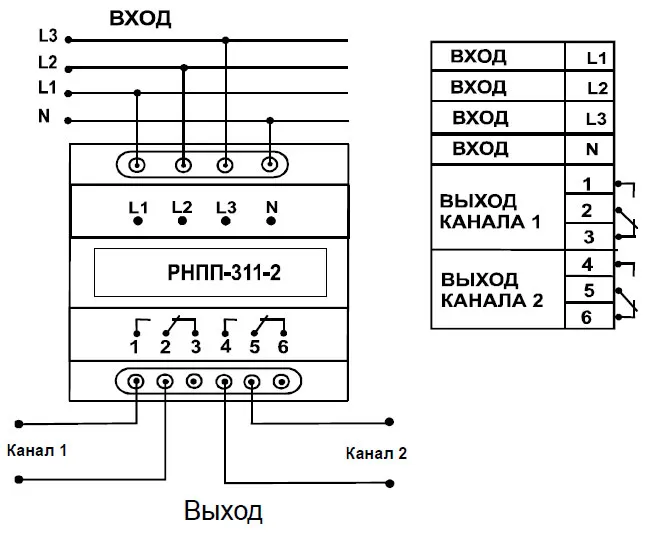

Подключение реле напряжения РНПП-311-2
