Реле контроля напряжения РН-117, однофазное

Однофазное реле напряжения РН-117, Новатек-Электро, в розетку, мощность до 3,6 кВт
Однофазное реле напряжения РН-117, Новатек-Электро, в розетку, мощность до 3,6 кВт
Область применения:
  • Защита бытовых электрических приборов от перепадов напряжения в сети.

Описание Характеристики Поддержка Проекты
Запросить цену

Однофазное реле напряжения РН-117 ”Volt Control” производства компании Новатек-Электро представляет собой простейшее реле без возможности регулирования, где пороговые значения и время включения установлены производителем.

Изделие предназначено для автоматического отключения от сети бытовых электроприборов мощностью до 3,5 кВт и последующего автоматического включения с целью защиты техники от недопустимых колебаний напряжения. Установка реле осуществляется непосредственно в розетку.

Реле РН-117 имеет следующие рабочие состояния:

  • Нормальная работа. Контролируемое напряжение сети находится в пределах 165-260 В. Время автоматического повторного включения (5 секунд) истекло. Электроприборы подключены к сети. На лицевой панели горят светодиодные индикаторы.
  • Авария по напряжению. При привышении значения напряжения границы 260 В более чем на 1 секунду или границы 165 В на 7 секунд реле переходит в состояние аварии. В этом состоянии оборудование отключено от сети, светодиодный индикатор "Нагрузка / АПВ" не горит, а индикатор "Сеть / Контроль" мигает с высокой и низкой частотой соответственно.
  • Индикация времени АПВ. Параметры напряжения восстановлены, время АПВ не истекло. Горит индикатор "Сеть / Контроль" и мигает индикатор "Нагрузка / АПВ".

Более подробную информацию о работе изделия, а также полные технические характеристики вы найдете в Технической документации.

Смотрите другие реле напряжения в основном каталоге.

Технические характеристики
Основные характеристики
Номинальное напряжение питания, В
220
Коммутируемый ток реле, А 16
Частота питающей сети, Гц
47... 65
Коммутируемая мощность, кВт 3,5
Дополнительные характеристики
Установка
В розетку
Материал корпуса
Пластик
Цвет корпуса Белый
Стандарты ТУ 3425-001-71386598-2005
Условия эксплуатации
Напряжение, при котором сохраняется работоспособность, В
120... 420
Климатическое исполнение У3.1
Степень защиты, IP 30
Класс защиты от поражения электрическим током  I
Допустимая степень загрязнения
II
Категория перенапряжения II
Температурный диапазон, °C  -20... +45
Атмосферное давление, кПа  -
Гарантия на оборудование
Срок гарантии, мес
36
Срок эксплуатации, мес
120
Логистика
Габаритные размеры (ширина x высота x глубина), мм
57,7 х 124,4 х 86,2
Объем, м³
0,0006
Вес нетто, кг
0,160



Производитель: Новатек-Электро

Файлы для загрузки:

Описание Дата и размер
Паспорт Реле Напряжения РН-117.pdf 19.07.2021 10:05:57
309906 kb.
Руководство по выбору.pdf 19.07.2021 10:05:57
3018402 kb.
Сертификат ТС 2017.PDF 19.07.2021 10:05:57
741325 kb.

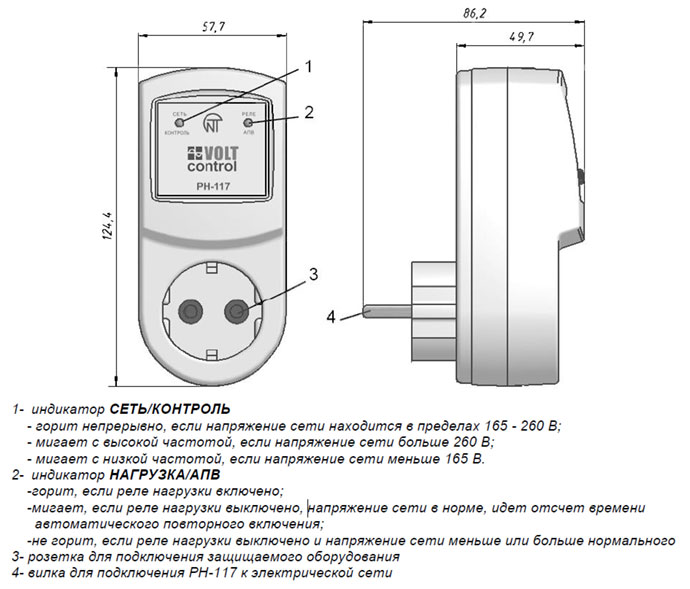

Однофазное реле напряжения РН-117 - размеры и органы управления

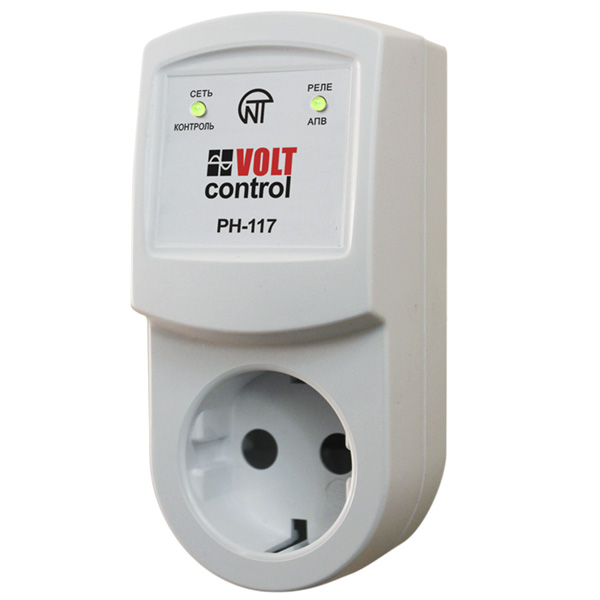

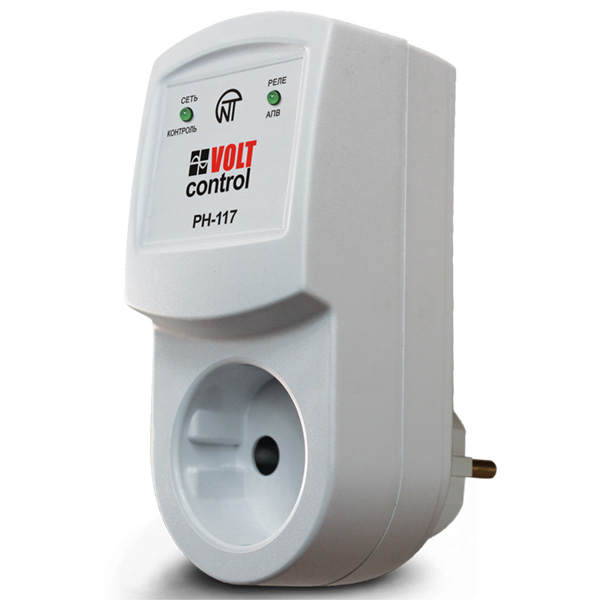

Реле напряжение в розетку однофазное РН-117, Новатек-Электро, фото
