Реле напряжения РН-122, однофазное

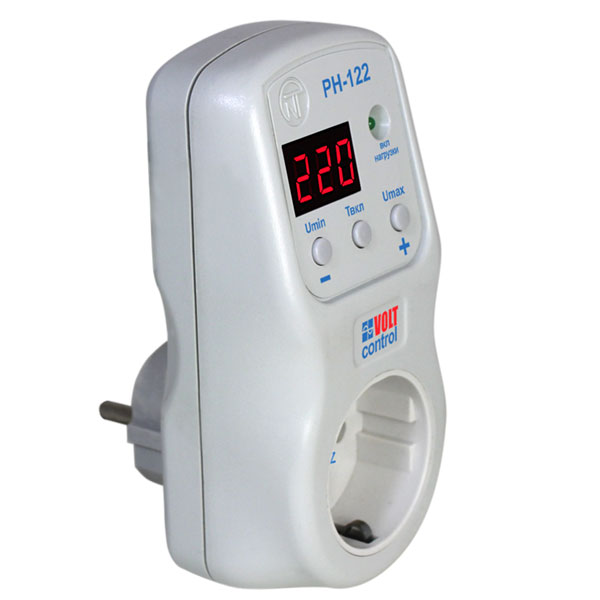

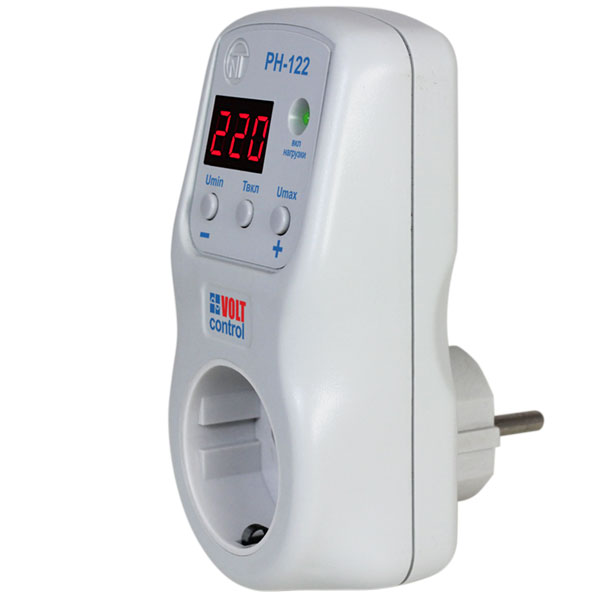

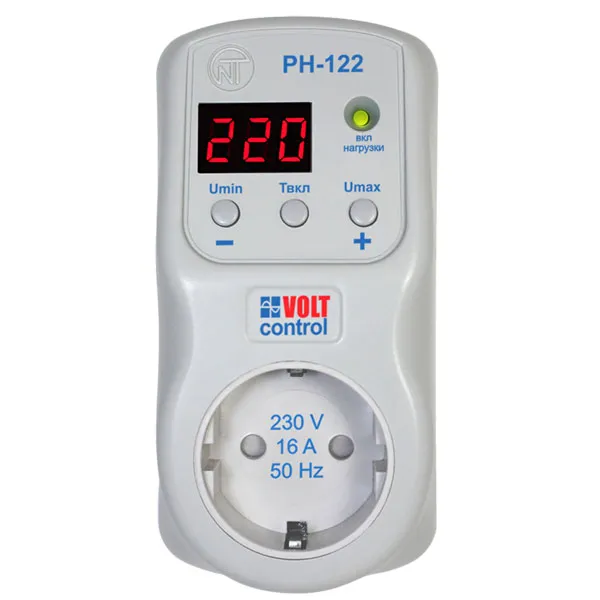

Однофазное реле контроля напряжения РН-122, Новатек-Электро, в розетку, для оборудования до 3,6 кВт
Однофазное реле контроля напряжения РН-122, Новатек-Электро, в розетку, для оборудования до 3,6 кВт
Область применения:
  • Защита электрических приборов от перепадов напряжения в сети.

Описание Характеристики Поддержка Проекты
Запросить цену

Однофазное реле напряжения РН-122 производства компании Новатек-Электро применяется для защиты электрооборудования мощностью до 3,6 кВт от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали и устанавливается непосредственно в розетку.

Реле контроля напряжения РН-122 - это цифровой аналог реле напряжения РН-116. Их различие заключается в способе управления: вместо потенциометров фронтальная панель оборудована кнопками, что значительно упрощает настройку и работу с изделием.

Функционал модели РН-122:

  • Осуществляет отключение нагрузки, если значение напряжения сети выходит за пределы, установленные пользователем;
  • Осуществляет автоматическое повторное включение (АПВ) после восстановления параметров сети;
  • Отображает значение напряжения сети и наличие напряжения в розетке изделия;
  • Защита от перегрева. В случае, если температура внутри корпуса изделия поднимется выше 85°С, нагрузка также отключится.

Подробное описание настройки и эксплуатации, а также полные технические характеристики реле содержатся в Паспорте изделия.


Обратите внимание! Изделие имеет класс защиты корпуса IP30 и не предназначено для использования в условиях:

  • Сильных механических воздействий и вибрации;
  • Повышенной влажности (более 80%);
  • Сильного загрязнения (жиром, пылью и пр.);
  • Содержания в воздухе щелочей, кислот и прочих химических веществ, способных вызывать коррозию пластмасс.


Смотрите другие реле напряжения в основном каталоге.
Технические характеристики
Основные характеристики
Номинальное напряжение питания, В
220 / 230
Коммутируемый ток реле, А 16
Частота питающей сети, Гц
47... 65
Коммутируемая мощность, кВт 3,6
Диапазон регулирования, В
160 - 210 (Umin)
230 - 290 (Umах)
Диапазон регулирования времени АПВ, с 5 - 900
Дополнительные характеристики
Установка
В розетку
Материал корпуса
Пластик
Цвет корпуса Белый
Стандарты ТУ 3425-001-71386598-2005
Условия эксплуатации
Напряжение, при котором сохраняется работоспособность, В
120... 350
Климатическое исполнение УХЛ 3.1
Степень защиты, IP 30
Класс защиты от поражения электрическим током  I
Допустимая степень загрязнения
II
Категория перенапряжения II
Температурный диапазон, °C  -10... +45
Атмосферное давление, кПа  84... 106,7
Гарантия на оборудование
Срок гарантии, мес
60
Срок эксплуатации, мес
120
Логистика
Габаритные размеры (ширина x высота x глубина), мм
61 х 122 х 76
Объем, м³
0,0005
Вес нетто, кг
0,16



Производитель: Новатек-Электро

Файлы для загрузки:

Описание Дата и размер
Паспорт Реле Напряжения РН-122.pdf 19.07.2021 10:07:09
801105 kb.
Руководство по выбору.pdf 19.07.2021 10:07:09
3018402 kb.
Сертификат ТС 2017.PDF 19.07.2021 10:07:09
741325 kb.

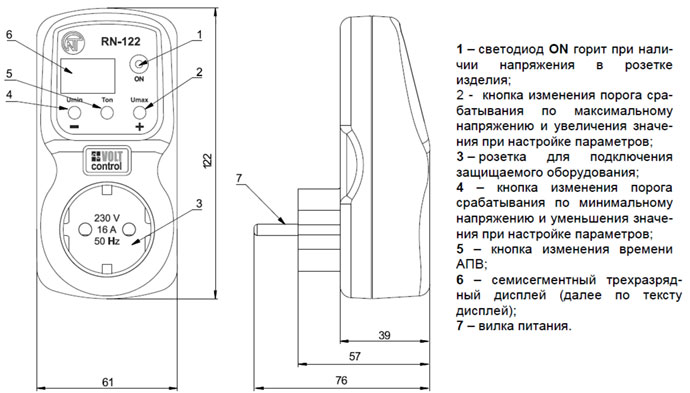

Реле напряжения в розетку РН-122 - органы управления и размеры

Реле напряжения в розетку РН-122, однофазное, органы управления и размеры, схема
