Реле контроля фаз РНПП-301

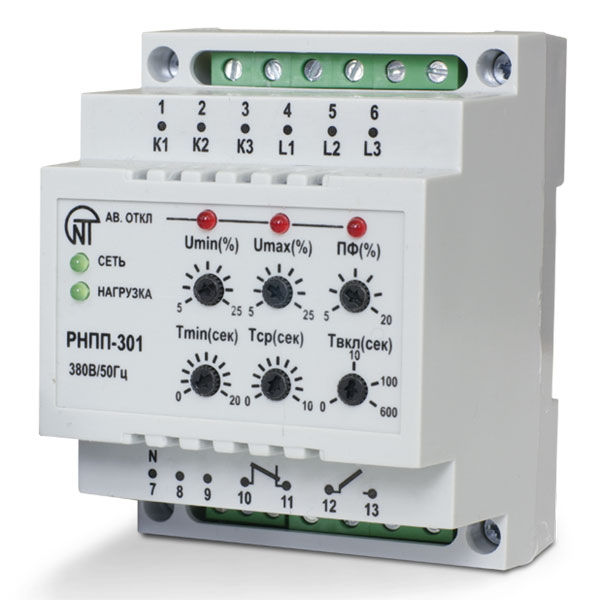

Реле напряжения для трехфазной нагрузки РНПП-301, Новатек-Электро
Реле напряжения для трехфазной нагрузки РНПП-301, Новатек-Электро
Область применения:
  • Защита бытовых и промышленных электрических приборов от аварий в сети.

Описание Характеристики Поддержка Проекты
Запросить цену

Реле напряжения и контроля фаз РНПП-301 производства компании Новатек-Электро — микропроцессорное цифровое устройство высокой точности. Используется для защиты бытовой и промышленной техники от таких аварий в электрической сети как:

  • выход действующего значения напряжения за пределы допустимых порогов;
  • нарушение последовательности и слипание фаз;
  • нарушение полнофазности и симметричности сетевого напряжения.

Функциональные возможности РНПП-301:
  1. Контроля допустимого уровня действующего значения фазного / линейного напряжения (по выбору пользователя,) с раздельными регулировками уставок по минимальному/максимальному напряжению;
  2. Контроля правильного чередования фаз и отсутствия их слипания;
  3. Контроля полнофазности и симметричности сетевого напряжения с регулируемой уставкой по перекосу фаз;
  4. Контроля состояния силовых контактов магнитного пускателя до и после включения нагрузки;
  5. Отключения нагрузки 380В/50 Гц путем размыкания цепи питания катушки магнитного пускателя (коммутации электрических цепей постоянного и переменного тока) при возникновении условий для срабатывания с заданным пользователем временем срабатывания (Тср);
  6. Контроля качества сетевого напряжения после отключения нагрузки и автоматического включения ее после восстановления параметров напряжения с заданным пользователем временем автоматического повторного включения (Твкл);
  7. Индицирования всех видов аварий сетевого напряжения и непереключения силовых контактов магнитного пускателя.

Оперативного питания устройству не требуется – контролируемое напряжение одновременно является напряжением питания. Внутренняя схема реле питается по трем фазам, что обеспечивает работоспособность прибора даже от одной из фаз (при наличии «ноля»). По выбору пользователя возможны два режима контроля сетевого напряжения:

Режим контроля фазных напряжений. Для его работы необходимо снять перемычку между клеммами 8-9 и подключить «ноль» сети к клемме 7. Этот режим рекомендуется там, где для потребителя имеет значение смещение ноля и недопустимы (в пределах выставленной уставки) перекосы фазных напряжений;

Режим контроля линейных напряжений. Для его осуществления необходимо установить перемычку между клеммами 8-9, «ноль» сети в этом случае можно не подключать. Этот режим рекомендован там, где для потребителя не имеет значение смещение «ноля» и перекос фазных напряжений, а также в сетях с изолированной нейтралью. По перекосу фаз реле будет срабатывать по линейным напряжениям.

Смотрите другие реле напряжения в основном каталоге.
Технические характеристики
Основные характеристики
Номинальное фазное / линейное напряжение, В
220 / 380
Частота питающей сети, Гц
45 - 55
Диапазон регулирования по Umin/Umax, % от ном.  5 - 25
Диапазон регулирования по перекосу фаз, % 5 - 20
Диапазон регулирования срабатывания по минимальному напряжению, с
0 - 20
Диапазон регулирования по времени срабатывания, с   0 - 10
Диапазон регулирования по времени включения, с   0 -  600
Дополнительные характеристики
Установка
Стандартная DIN-рейка 35 мм
Материал корпуса
Пластик
Цвет корпуса Светло-серый
Стандарты -
Условия эксплуатации
Напряжение, при котором сохраняется работоспособность, % от ном.
30 - 150
Климатическое исполнение УЗ
Степень защиты, IP 40 - прибор
20 - клеммник
Температурный диапазон, °C  -35... +55
Гарантия на оборудование
Срок гарантии, мес
36
Срок эксплуатации, мес
-
Логистика
Габаритные размеры (ширина x высота x глубина), мм
70 х 90 х 65
Объем, м³
0,0004
Вес нетто, кг
0,2



Производитель: Новатек-Электро

Файлы для загрузки:

Описание Дата и размер
Паспорт Реле Напряжения РНПП-301.pdf 19.07.2021 10:12:14
791671 kb.
Руководство по выбору.pdf 19.07.2021 10:12:14
3018402 kb.
Сертификат ТС 2017.PDF 19.07.2021 10:12:14
741325 kb.

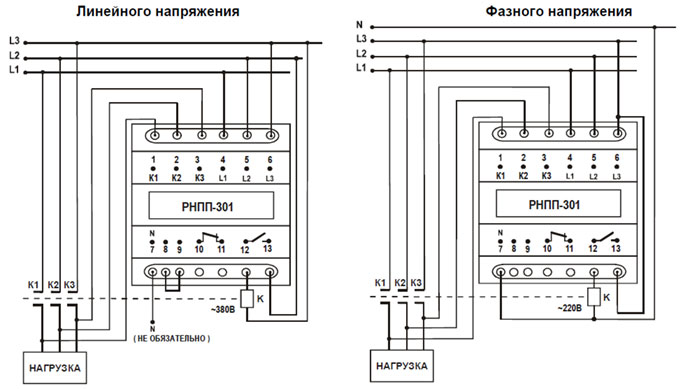

Подключение трехфазного реле напряжения и контроля фаз РНПП-301

Реле контроля напряжения РНПП-301 схема подключения
