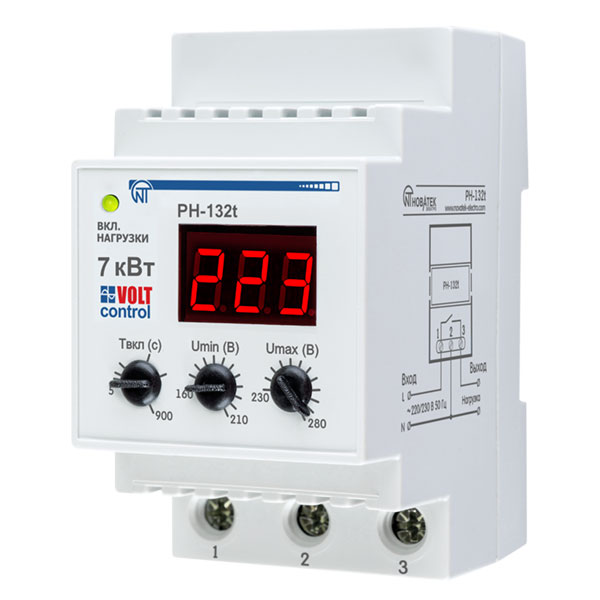

Реле напряжения РН-132t, однофазное

Однофазное реле напряжения РН-132t, Новатек-Электро, 32 А / 7 кВт
Однофазное реле напряжения РН-132t, Новатек-Электро, 32 А / 7 кВт
Область применения:
  • Защита бытовых и промышленных электрических приборов от перепадов напряжения в сети.

Описание Характеристики Поддержка Проекты
Запросить цену

Однофазное реле контроля напряжения РН-132t производства компании  Новатек-Электро используется для защиты бытовой техники и электрооборудования мощностью до 7 кВт от недопустимых колебаний напряжения в сети путем автоматического отключения и включения нагрузки.

Функциональные возможности РН-132t:

  • Индикация действующего значения напряжения в сети и состояния нагрузки;
  • Контроль напряжения и отключение нагрузки при выходе значений за пределы, установленные пользователем;
  • Автоматическое повторное включение нагрузки при восстановлении параметров сети;
  • Защита от перегрева. Отключение нагрузки осуществляется также при превышении внутри корпуса температуры 80°С.

Изделие имеет 3 режима работы:

Нормальная работа. Напряжение сети находится в пределах, установленных пользователем. Время АПВ истекло. Оборудование подключено к сети. Горит светодиодный индикатор включения нагрузки. На дисплей выводится значение напряжения сети.

Авария по напряжению. Напряжение сети ниже или выше допустимых пределов, установленных пользователем. Светодиодный индикатор включения нагрузки не горит. На дисплее в мигающем режиме отображается текущее значение напряжения.

Выдержка времени АПВ. Во время отсчета времени АПВ на дисплей выводятся:

  • значение напряжения в мигающем режиме, если изделие находится в режиме аварии по напряжению;
  • время в секундах, оставшееся до АПВ, если параметры сети восстановились.
Отключение нагрузки при превышении температуры. Температура корпуса превышает 80°С. Нагрузка отключена. На дисплее отображается надпись "Ato". Изделие заблокировано.

Подробную информацию о подключении, настройке и эксплуатации реле, а также полные технические характеристики можно найти в Паспорте изделия.


Смотрите другие реле напряжения в основном каталоге.



Технические характеристики
Основные характеристики
Номинальное напряжение питания, В
220 / 230
Коммутируемый ток реле, А 32
Частота питающей сети, Гц
47... 65
Коммутируемая мощность, кВт 7
Диапазон регулирования, В  160 - 210 (по Umin)
230 - 280 (по Umax)
Диапазон регулирования времени АПВ, с  5 - 900
Дополнительные характеристики
Установка
Стандартная DIN-рейка 35 мм
Материал корпуса
Самозатухающий пластик
Цвет корпуса Белый
Стандарты -
Условия эксплуатации
Напряжение, при котором сохраняется работоспособность, В
до 420
Климатическое исполнение УХЛ 3.1
Степень защиты, IP 40 - лицевая панель
10 - клеммы
Класс защиты от поражения электрическим током  II
Допустимая степень загрязнения
II
Категория перенапряжения II
Температурный диапазон, °C  -35... +55
Атмосферное давление, кПа  84... 106,7
Гарантия на оборудование
Срок гарантии, мес
60
Срок эксплуатации, мес
120
Логистика
Габаритные размеры (ширина x высота x глубина), мм
52,5 х 93 х 66,5
Объем, м³
0,0003
Вес нетто, кг
0,2



Производитель: Новатек-Электро

Файлы для загрузки:

Описание Дата и размер
Паспорт Реле Напряжения РН-125-163.pdf 19.07.2021 10:08:51
1028664 kb.
Руководство по выбору.pdf 19.07.2021 10:08:51
3018402 kb.
Сертификат ТС 2017.PDF 19.07.2021 10:08:51
741325 kb.

Подключение однофазного реле напряжения РН-132t

Реле контроля напряжения РН-125, схема подключения
