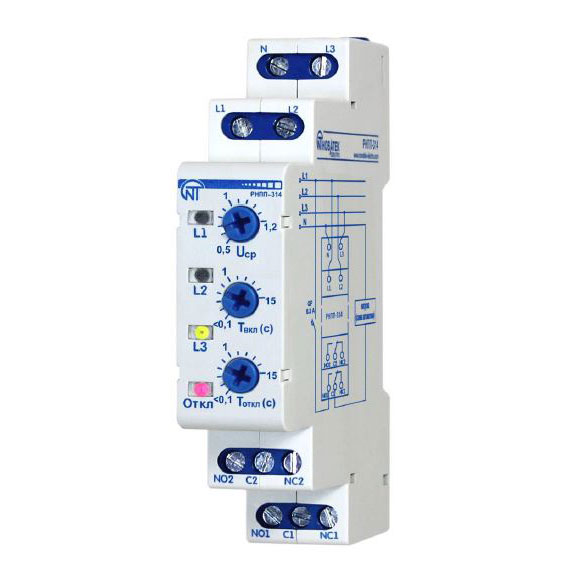

Реле напряжения РНПП-314

Назначение реле контроля напряжения РНПП-314

Реле напряжения РНПП-314 предназначено для контроля и управления трехфазной нагрузкой.

Изделие обеспечивает:

• Постоянный контроль значения напряжения;
• Индикация наличия напряжения на каждой из фаз (L1, L2, L3);
• Отображение состояния "Авария";
• Автоматическое отключение потребителей от сети при недопустимых перепадах напряжения.

Устройство и принцип работы реле напряжения РНПП-314

Изделие контролирует наличие напряжения и измеряет его на каждой из подключенных фаз. Если значение напряжения на какой-либо из фаз выходит за порог срабатывания, установленный пользователем, реле запускает отсчет времени отключения. По его окончании происходит отключение нагрузки. Устройство продолжает контролировать параметры сети. При восстановлении параметров РНПП запускает отсчет времени АПВ и включает нагрузку.

Настройка реле осуществляется с помощью регуляторов на фронтальной панели.
Регулятор Uср позволяет задать коэффициент срабатывания по напряжению от номинального. Переключатель МИН / МАКС позволяет выбрать режим, по которому будет срабатывать реле — по минимальному или максимальному напряжению.

С помощью регуляторов Твкл и Твыкл пользователь может задать необходимое время задержки включения и отключения нагрузки после изменений параметров сети.

Вы можете купить реле напряжения РНПП-314 в Минске или с доставкой по Беларуси, позвонив нам по номерам, указанным на сайте.

Смотрите другие реле напряжения в основном каталоге.

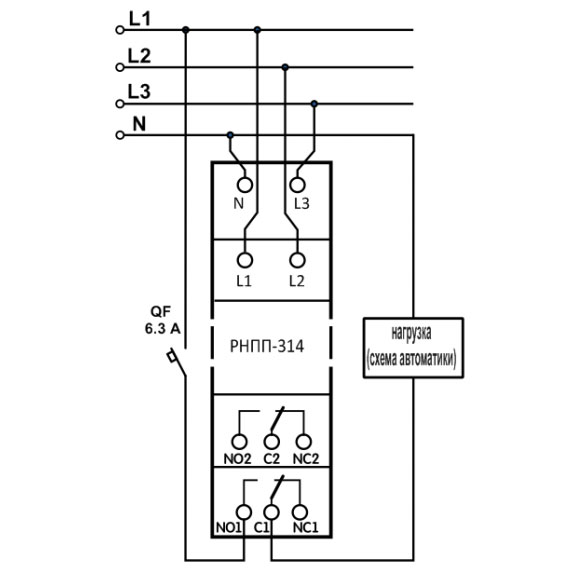

Подключение реле напряжения РНПП-314
