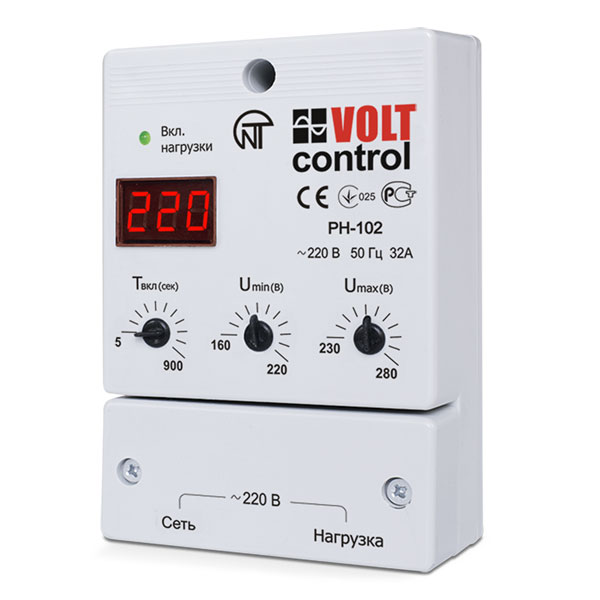

Реле контроля напряжения РН-102, однофазное

Однофазное реле напряжения РН-117, Новатек-Электро, в розетку, мощность до 3,6 кВт
Однофазное реле напряжения РН-117, Новатек-Электро, в розетку, мощность до 3,6 кВт
Область применения:
  • Защита бытовых и промышленных электрических приборов от перепадов напряжения в сети.

Описание Характеристики Поддержка Проекты
Запросить цену

Однофазное реле контроля напряжения РН-102 производства компании Новатек-Электро предназначено для отключения бытовых и промышленных электроприборов мощностью до 6,5 кВт при недопустимых колебаниях напряжения в сети. Монтаж данной модели осуществляется непосредственно на объекте с током выходных контактов 32 А.

Функциональные возможности РН-102:

  • Автоматическое отключение нагрузки при выходе значения напряжения за максимальные пределы, установленные пользователем;
  • Автоматическое повторное включение нагрузки при восстановлении параметров сети;
  • Защита от высоковольтных импульсных помех;
  • Индикация значения текущего входного напряжения и состояния выходного реле.

Реле РН-102 имеет следующие рабочие состояния:

  • Нормальная работа;
  • Авария по напряжению;
  • Выдержка времени АПВ.

Подробную информацию по настройке и эксплуатации устройства, а также полный список технических характеристик вы найдете в Паспорте изделия.


Смотрите другие реле напряжения в основном каталоге.

Технические характеристики
Основные характеристики
Номинальное напряжение питания, В
240
Коммутируемый ток реле, А 32
Частота питающей сети, Гц
47... 65
Коммутируемая мощность, кВт 6,5
Диапазон регулирования, В  180 - 240 (по Umin)
250 - 300 (по Umax)
Диапазон регулирования времени АПВ, с  5 - 900
Дополнительные характеристики
Установка
Настенная / Панельная
Материал корпуса
Пластик
Цвет корпуса Белый
Стандарты IEC 60947-1
IEC 60947-6-2
CISPR 11:2004, IDT
IEC 61000-4-2
Условия эксплуатации
Напряжение, при котором сохраняется работоспособность, В
120... 400
Климатическое исполнение У3.1
Степень защиты, IP 30
Класс защиты от поражения электрическим током  II
Допустимая степень загрязнения
II
Категория перенапряжения II
Температурный диапазон, °C  -30... +45
Атмосферное давление, кПа  -
Гарантия на оборудование
Срок гарантии, мес
36
Срок эксплуатации, мес
120
Логистика
Габаритные размеры (ширина x высота x глубина), мм
80 х 125 х 43
Объем, м³
0,0004
Вес нетто, кг
0,25



Производитель: Новатек-Электро

Файлы для загрузки:

Описание Дата и размер
Паспорт Реле Напряжения РН-102.pdf 19.07.2021 10:00:56
316195 kb.
Сертификат ТС 2017.PDF 19.07.2021 10:00:56
741325 kb.

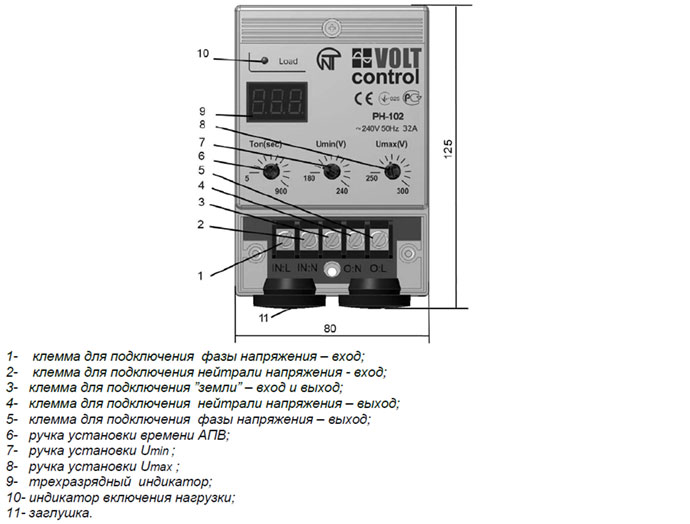

Однофазное реле напряжения РН-102 - размеры и органы управления

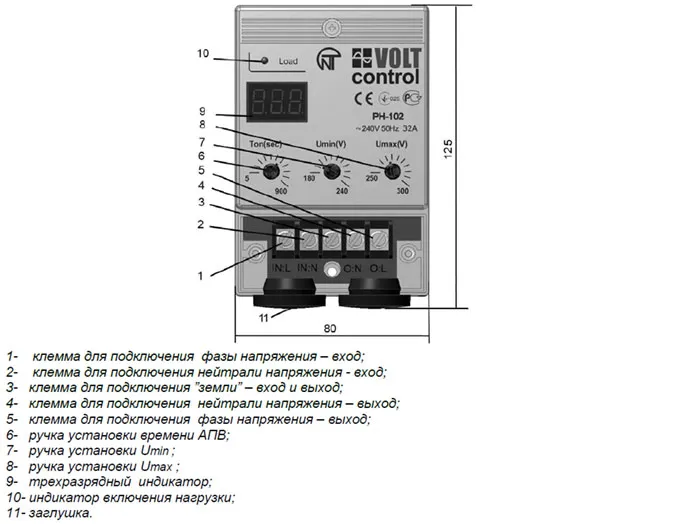

Однофазное реле контроля напряжения - органы управления и размеры, схема
