Изделие относится к классу I+II+III. Это предполагает, что, при использовании УЗИП на малых объектах, оно может служить единственным средством защиты от перенапряжения.

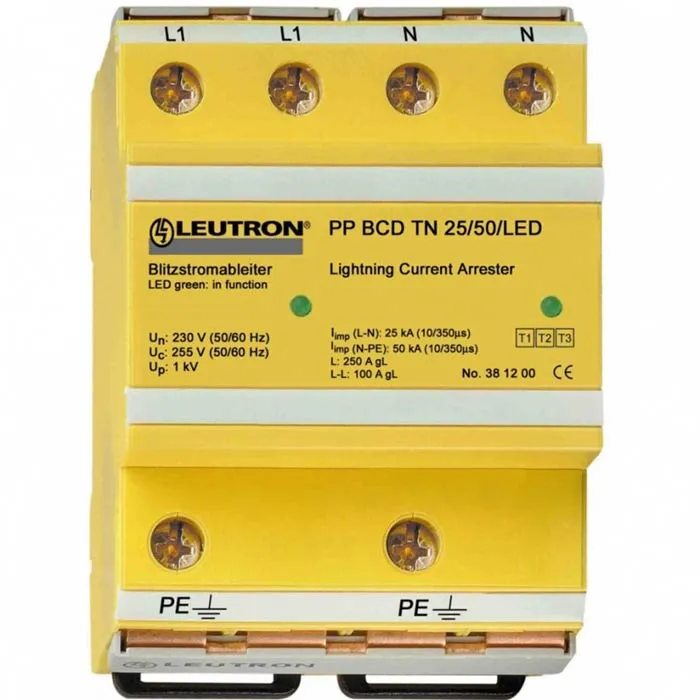

Достоинства ограничителя импульсных перенапряжений PP BCD TN

Изделие не требует сборки, готово к установке.

Отсутствие в корпусе выдувных отверстий позволяет размещать УЗИП в непосредственной близости от другой автоматики в щитке без угрозы возгорания.

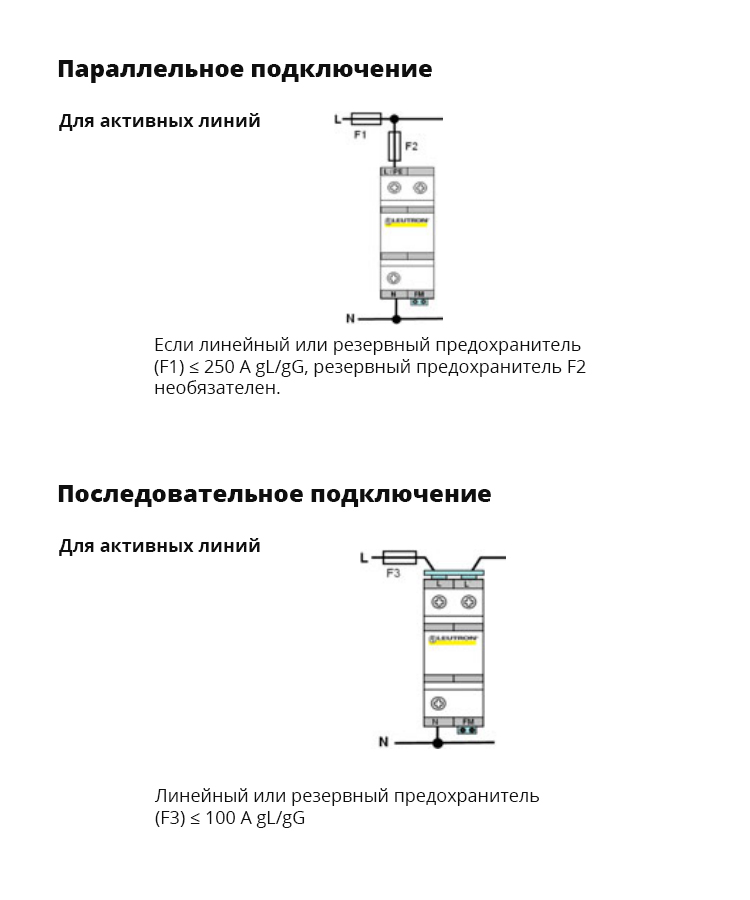

Возможность параллельного подключения, а также последовательного подключения с помощью многофункциональных винтовых клемм.

В качестве дополнительной опции возможность контролировать работу устройства с помощью дистанционного сигнального контакта.

Вы можете купить УЗИП BCD TN в Минске или с доставкой по Беларуси, позвонив нам по телефонам, указанным на сайте.

Другие модели импульсных ограничителей в разделе Ограничители импульсных перенапряжений (УЗИП).

Технические характеристики

Основные характеристики
Категория защиты	T1+T2+T3
Уровень защиты по напряжению, кВ	≤1,0
Время отклика, нс	<50
Импульсный ток молнии, I_имп	L, N - PE: 25 кА 12,5 Ас 160 кДж/Ом
Ток КЗ, выдерживаемый макимальным резервным предохранителем, кА_действ	25
Способность затухания сопровождающих токов при U_c, кА_удар	4,0 (IEC: 3,0)
Максимальный допустимый резервный предохранитель F2 при параллельном подключении, А	250 A gl/gG
Максимальный допустимый резервный предохранитель F3 при последовательном подключении, А	100 A gl/gG
Дополнительные характеристики
Установка	DIN-рейка 35 мм
Материал корпуса	Поликарбонат (безгалогенный) UL 94-VO
Цвет корпуса	Желтый
Условия эксплуатации
Номинальное напряжение, В	230 / 400
Максимальное длительное рабочее напряжение, В	255 350 — PP BCD TN 25/50-350
Частота сети, Гц	50 / 60
Сопротивление изоляции, Ом	>10¹⁰
Степень защиты, IP	20
Температурный диапазон, °С	-40...+85
Макс. площадь поперечного сечения, мм²	50 — многопроволочный 35 — гибкий
Рекомендуемая площадь поперечного сечения, мм²	25
Рекомендуемый момент затяжки, Нм	4,5
Макс. площадь сечения для дистанционного сигнального контакта, мм²	1,5
Макс. коммутационная способность дистанционного сигнального контакта, В/А	240 / 0,5
Гарантия на оборудование
Срок гарантии, мес	–
Срок эксплуатации, мес	–
Логистика
Габаритные размеры (ширина x высота x глубина), мм	70 х 90 х 64
Объем, м³	0,0004
Вес нетто, кг	–

Производитель: Leutron GmbH, Германия

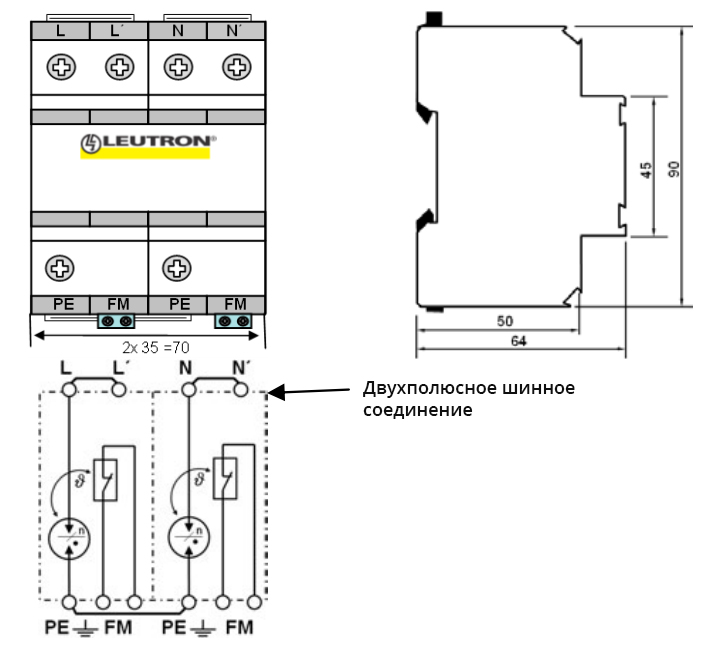

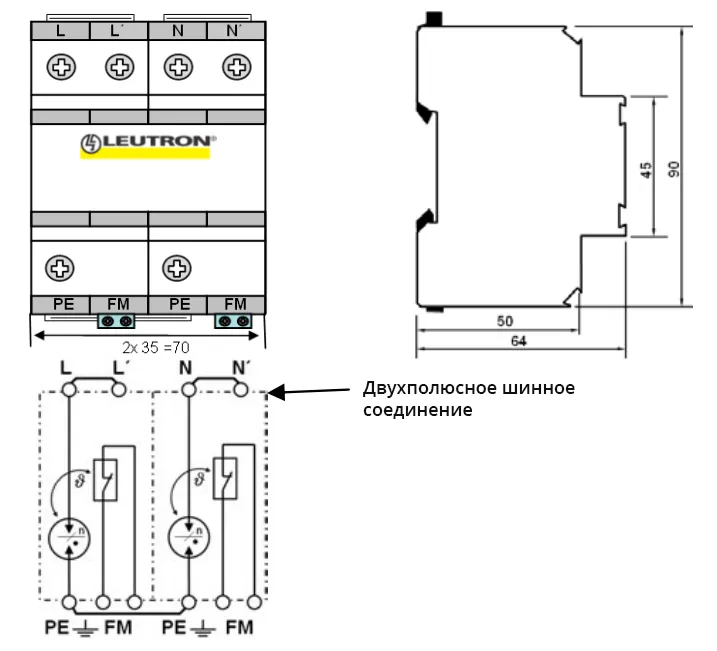

Устройство и подключение УЗИП PowerPro BCD TN
