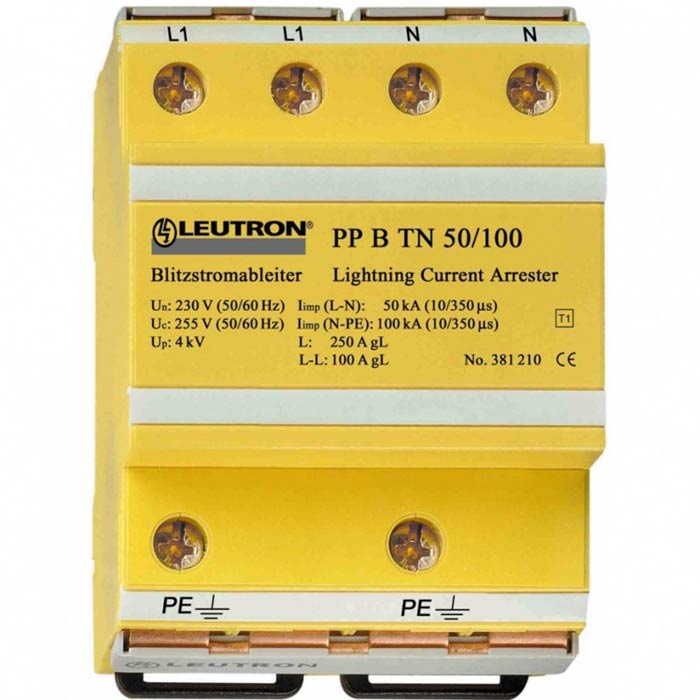

Устройство защиты от импульсных перенапряжений PP B TN 50/100 – комбинированное, двухполюсное. Обеспечивает защиту низковольтных сетей с системой TN (с глухозаземленной нейтралью) от импульсных токов 10/350 мкс, возникающих в результате:

Удара молнии в здание, мачту или в воздушную подводящую линию;
Непрямого удара молнии (в землю или дерево в радиусе нескольких километров от защищаемого объекта);
Промышленных перенапряжений (коммутация автоматов, трансформаторов, двигателей и т.д.)

Изделие отвечает требованиям класса защиты I, допускающего категорию перенапряжения IV.

Достоинства импульсного ограничителя PP B TN 50/100

Устройство произведено с применением технологии герметичных газонаполненных разрядников, что позволяет достичь высокой пропускной способности. Отсутствие вентиляционных отверстий позволяет осуществлять монтаж изделия в щиток без соблюдения дистанции от прочего установленного оборудования;
Ввиду отсутствия токов утечки изделие может быть установлено в цепи перед счетчиками электроэнергии;
Возможность дополнительной установки удаленного переключающего контакта FM.

Узнать более подробную информацию и купить ограничитель импульсных перенапряжений PP BC TN 50/100 можно, позвонив нам по номерам, указанным на сайте.

Другие модели смотрите в разделе Ограничители импульсных перенапряжений (УЗИП).

Технические характеристики

Основные характеристики
Категория защиты	T1
Уровень защиты по напряжению, кВ	≤4,0
Время отклика, нс	<50
Импульсный ток молнии Iimp (10/350 мкс), кА	L, N – PE: 50 25 625
Способность затухания сопровождающих токов при U_с, кА	4,0 (IEC: 3.0)
Дополнительные характеристики
Установка	DIN-рейка 35 мм
Материал корпуса	Поликарбонат (безгалогенный)
Цвет корпуса	Желтый
Условия эксплуатации
Номинальное напряжение, В	230 / 400
Частота сети, Гц	50 / 60
Максимальное длительное рабочее напряжение, В	255
Сопротивление изоляции, Ом	>10¹⁰
Ток КЗ, выдерживаемый максимальным резервным предохранителем, кА_эфф	25
Максимальный допустимый резервный предохранитель F2 при параллельном подключении, А	250 A gl/gG
Максимальный допустимый резервный предохранитель F3 при последовательном подключении, А	100 A gl/gG
Степень защиты, IP	20
Класс воспламеняемости	UL94–V0
Температурный диапазон, °С	-40...+85
Макс. площадь поперечного сечения, мм²	50 — многопроволочный 35 — гибкий
Рекомендуемая площадь поперечного сечения, мм²	25
Рекомендуемый момент затяжки, Нм	4,5
Макс. площадь сечения для дистанционного сигнального контакта, мм²	1,5
Макс. коммутационная способность дистанционного сигнального контакта	250 В / 0,5 A
Гарантия на оборудование
Срок гарантии, мес	–
Срок эксплуатации, мес	–
Логистика
Габаритные размеры (ширина x высота x глубина), мм	140 х 90 х 64
Объем, м³	0,0008
Вес нетто, кг	–

Производитель: Leutron GmbH, Германия

Схема подключения и размеры УЗИП PowerPro B TN 50/100

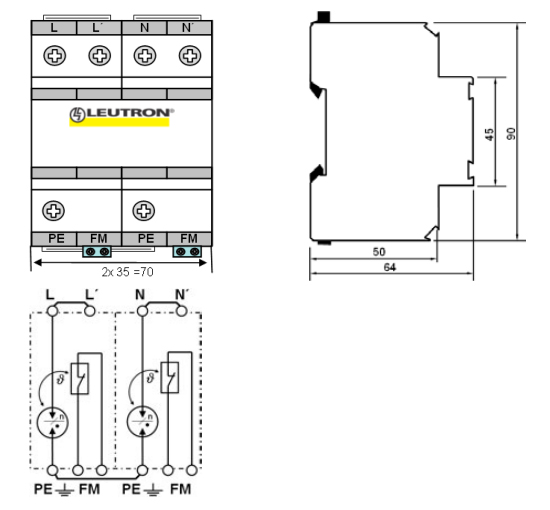

УЗИП PP B TN 50/100, габаритные размеры

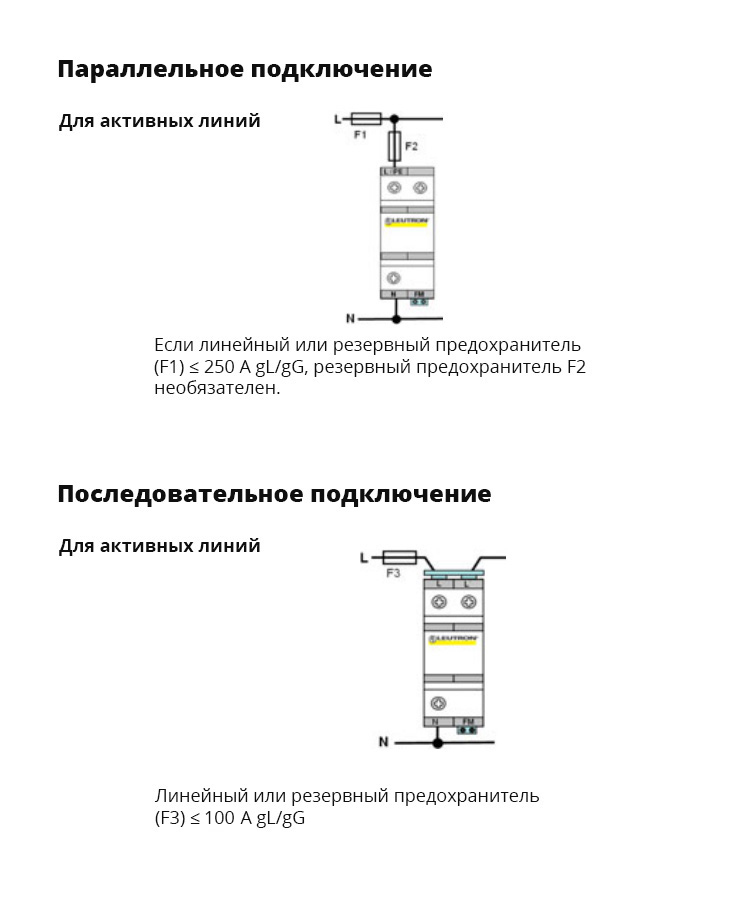

Импульсный ограничитель PP-B-TN 50/100, схема подключения
