УЗИП CT-T1/3+0-350-FM прошло испытания класса I, обеспечивает защиту трехфазной сети переменного тока с системой TNС (рабочий ноль и PE-проводник совмещены в одном проводе), а также подключенных к ней потребителей от импульсного тока 10/350 мкс, образующегося вследствие:

Прямого удара молнии во внешнюю молниезащиту здания;
Прямого удара молнии в воздушную подводящую линию;
Непрямых ударов молнии (в землю или объекты в радиусе нескольких километров от защищаемого здания);
Коммутации защитных автоматов, трансформаторов, двигателей и т.д.

Устройство может использоваться во внешней зоне защиты, где оборудование подвергается максимальному влиянию наведенного молнией электромагнитного поля (LPZ 0A-1).

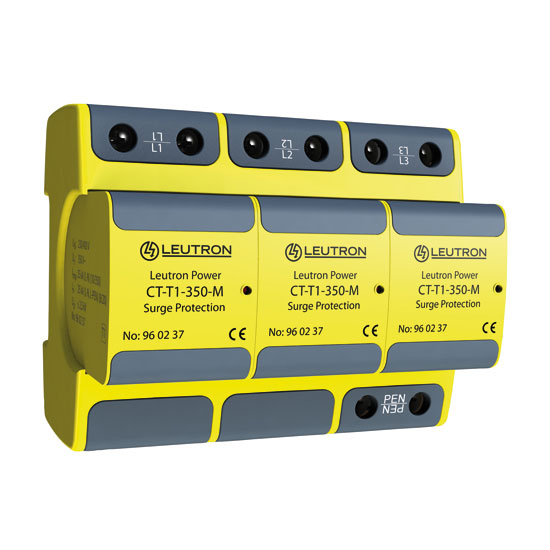

Устройство импульсного ограничителя CT-T1/3+0-350-FM

Изделие выполнено в компактном термопластиковом корпусе, предусматривающем установку на стандартную DIN-рейку 35 мм. При необходимости замены защитный модуль легко отщелкивается из крепления. Разрядники имеют заводское кодирование, препятствующее неправильной установке в гнездо.

Достоинства модели:

Наличие дистанционного переключающего контакта (/FM).
На фронтальной части разрядника расположен светодиодный индикатор. Он позволяет визуально отслеживать текущее состояние устройства.
Отсутствует ток утечки, что позволяет устанавливать изделие в цепи перед счетчиками электроэнергии.

Купить УЗИП CT-T1/3+0-350-FM в Минске или с доставкой по Беларуси можно, позвонив нам по телефонам, указанным на сайте.

Другие модели импульсных ограничителей смотрите в разделе Ограничители импульсных перенапряжений (УЗИП).

Технические характеристики

Основные характеристики
Категория защиты	T1
Уровень защиты по напряжению, кВ	≤2,5
Импульсный ток молнии (10/350 мкс) полный, кА	75
Импульсный ток молнии (10/350 мкс) L-N / N-PE / L-PEN, кА	– / – / 75 (3L-PEN)
Номинальный разрядный ток (8/20 мкс) L-N / N-PE / L-PEN, кА	– / – / 75 (3L-PEN)
Способность гашения сопровождающих токов AC L-N (260 В AC), кА_эфф	10
Дополнительные характеристики
Установка	DIN-рейка 35 мм
Материал корпуса	Термопластик
Цвет корпуса	Черный, желтый
Стандарты	IEC 61643-1 / EN 61643-11
Условия эксплуатации
Номинальное напряжение, В	230 / 400
Частота сети, Гц	50 / 60
Максимальное длительное рабочее напряжение, В	350
Ток КЗ, выдерживаемый максимальным резервным предохранителем, кА_эфф	50
Максимальный допустимый резервный предохранитель при параллельном подключении, А	250 A gl/gG
Максимальный допустимый резервный предохранитель при последовательном подключении, А	125 A gl/gG
Степень защиты, IP	20
Класс воспламеняемости	UL94–V0
Температурный диапазон, °С	-40...+80
Мин. площадь поперечного сечения, мм²	10 (сплошной/гибкий)
Макс. площадь поперечного сечения, мм²	50 — многопроволочный 35 — гибкий
Макс. рабочее напряжение дистанционного сигнального контакта	250 В AC/125 В DC
Макс. рабочий ток дистанционного сигнального контакта	1 А AC/200 мА DC
Гарантия на оборудование
Срок гарантии, мес	–
Срок эксплуатации, мес	–
Логистика
Габаритные размеры (ширина x высота x глубина), мм	113,5 х 90 х 74,9
Объем, м³	0,0008
Вес нетто, кг	–

Производитель: Leutron GmbH, Германия

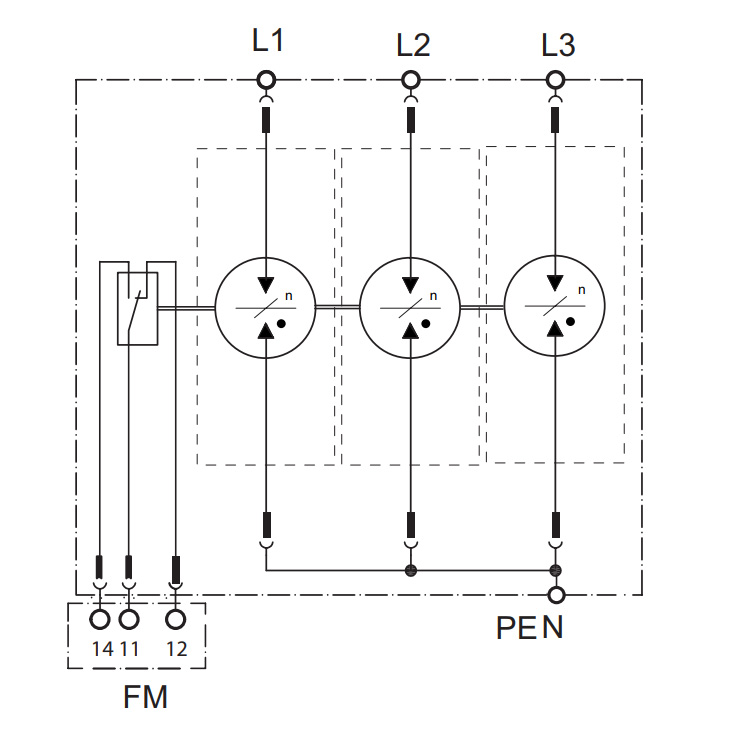

Схема подключения импульсного ограничителя CT-T1/3+0-350-FM
