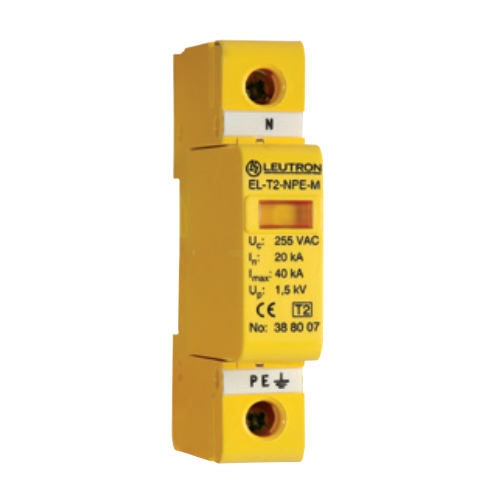

УЗИП EL-T2/0+1-NPE

УЗИП EL-T2/0+1-NPE, однополюсное, класс 2, макс. мощность 260В
УЗИП EL-T2/0+1-NPE, однополюсное, класс 2, макс. мощность 260В
Область применения:
  • Комплектация щитов ВРУ, ГРЩ;
  • Низковольтные сети.

Описание Характеристики Поддержка Проекты
Запросить цену
Артикул производителя: 38 81 98

Назначение ограничителя импульсных перенапряжений EL-T2/0+1-NPE

Устройство защиты от импульсных перенапряжений EL-T2/0+1-NPE предназначено для защиты потребителей от коммутационных помех в сетях переменного тока с рабочим напряжением до 260В, 50 Гц. Позволяет защитить оборудование от импульса тока 8/20 мкс, который образуется вследствие:

  • Попадания молнии в землю или дерево в радиусе нескольких километров от защищаемого здания;
  • Коммутации защитных автоматов, трансформаторов, двигателей.

Изделие соответствует требованиям класса защиты II и используется между N–PE проводами.

Устройство УЗИП серии EL-T2

Изделие – двухкомпонентное: состоит из базы и сменного модуля. Выполнено в термопластиковом корпусе. Предусмотрено крепление на стандартную DIN-рейку, 35мм.

Чтобы купить УЗИП EL-T2/0+1-NPE, позвоните нам по телефонам, указанным на сайте.

Другие модели импульсных ограничителей смотрите в разделе Ограничители импульсных перенапряжений (УЗИП).

Технические характеристики
Основные характеристики
Категория защиты
T2
Уровень защиты N–PE, кВ  ≤1,5
Номинальный импульсный ток молнии (8/20 мкс) Iimp, кА
20
Максимальный импульсный ток молнии (8/20 мкс) Iimp, кА
40
Дополнительные характеристики
Установка  DIN-рейка 35 мм
Материал корпуса  Термопластик
Цвет корпуса  Желтый
Условия эксплуатации
Номинальное напряжение, В  230
Частота сети, Гц  50 / 60
Максимальное длительное рабочее напряжение, В   260
Максимальный допустимый резервный предохранитель, A gl/gG
125
Ток КЗ, выдерживаемый макcимальным резервным предохранителем, кАэфф         25
Степень защиты, IP 20
Класс воспламеняемости  UL97 V–0
Температурный диапазон, °С  -40...+80
Мин. площадь поперечного сечения на клеммах, мм2
1,5
Макс. площадь поперечного сечения, мм2  35 – многопроволочный
25 – гибкий
Гарантия на оборудование
Срок гарантии, мес
–
Срок эксплуатации, мес
–
Логистика
Габаритные размеры (ширина x высота x глубина), мм
18 х 90 х 65
Объем, м³
0,0001
Вес нетто, кг
–



Производитель: Leutron GmbH, Германия

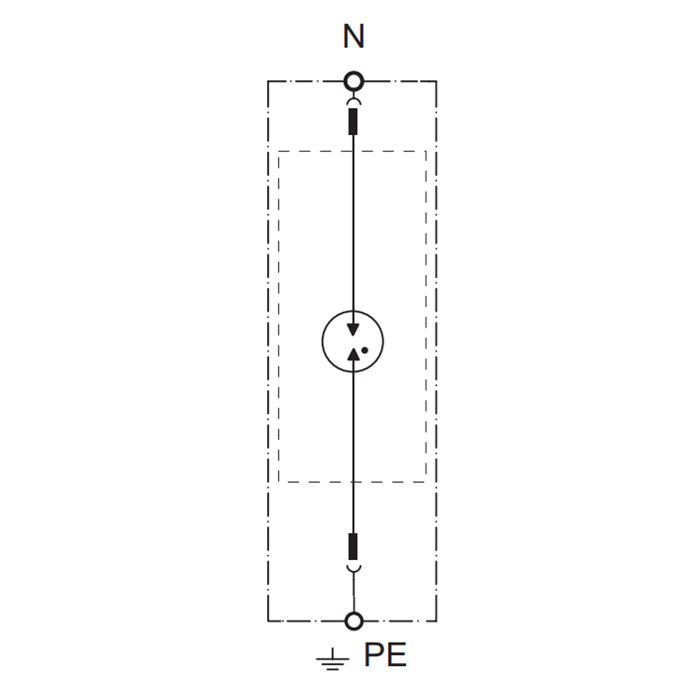

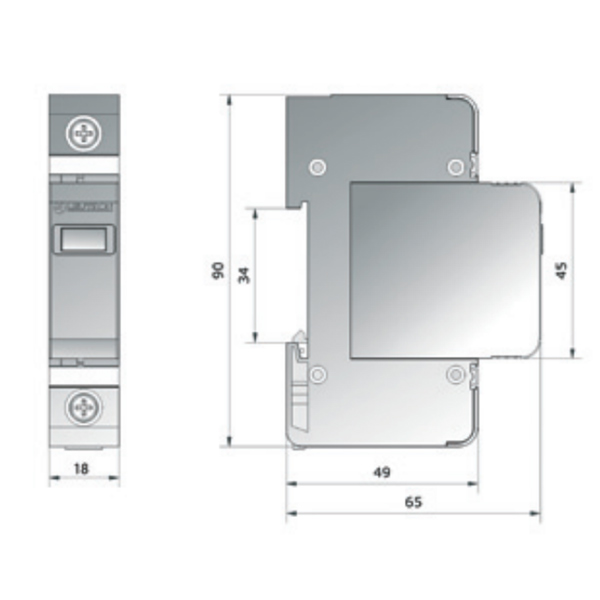

Схема подключения и размеры УЗИП EL-T2/0+1 NPE

Импульсный ограничитель EL-T2/0+1 NPE, подключение
