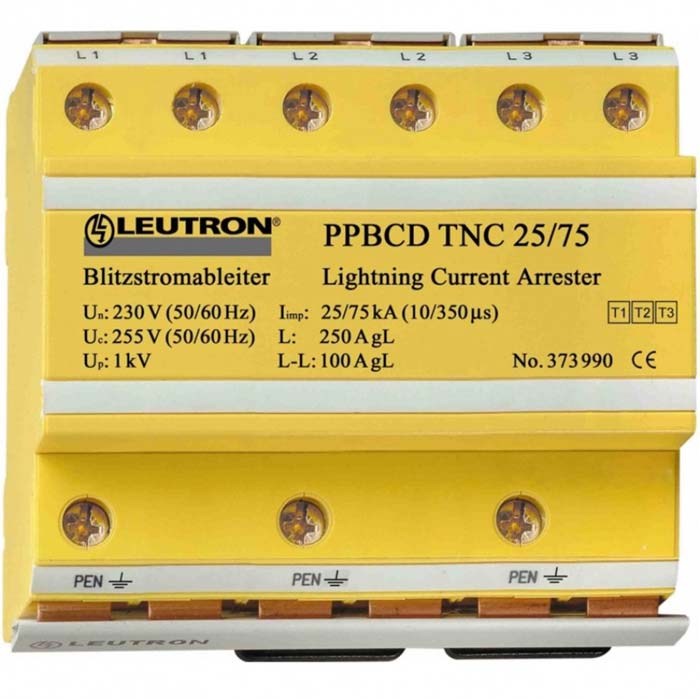

Устройство защиты от перенапряжений PowerPro BCD TNC 25/75

УЗИП PowerPro BCD TNC, класс 1+2+3, Leutron
УЗИП PowerPro BCD TNC, класс 1+2+3, Leutron
Область применения:
  • Комплектация щитов ВРУ, ГРЩ;

Описание Характеристики Поддержка Проекты
Запросить цену

Назначение УЗИП PowerPro BCD TNC 25/75

Ограничитель импульсных перенапряжений PowerPro BCD TNC предназначен для защиты бытового и промышленного электрооборудования в трехфазной сети от:

  • Последствий ударов молнии в молниезащитную систему здания или ЛЭП;
  • Последствий короткого замыкания и других аварий на высоковольтных и низковольтных линиях электропередач;
  • Импульсных перенапряжений коммутационного происхождения.

Изделие относится к классу I+II+III. Это предполагает, что, при использовании УЗИП на малых объектах, оно может служить единственным средством защиты от перенапряжения.

Достоинства ограничителя импульсных перенапряжений PP BCD TNC

  • Изделие не требует сборки, готово к установке.
  • Отсутствие в корпусе выдувных отверстий позволяет размещать УЗИП в непосредственной близости от другой автоматики в щитке без угрозы возгорания.
  • Возможность параллельного подключения, а также последовательного подключения с помощью многофункциональных винтовых клемм.
  • В качестве дополнительной опции возможность контролировать работу устройства с помощью дистанционного сигнального контакта.

Вы можете купить УЗИП BCD TNC в Минске или с доставкой по Беларуси, позвонив нам по телефонам, указанным на сайте.

Другие модели импульсных ограничителей в разделе Ограничители импульсных перенапряжений (УЗИП).

Технические характеристики
Основные характеристики
Категория защиты
T1+T2+T3
Уровень защиты по напряжению, кВ        ≤1,0
Время отклика, нс  <50
Импульсный ток молнии (10/350 мкс) (L1+L2+L3-PEN), кА 75
Импульсный ток молнии (10/350 мкс) (L-PEN), кА  25
Способность затухания сопровождающих токов при Uc, кА        4,0 (IEC: 3,0)
Ток КЗ, выдерживаемый максимальным резервным предохранителем, кА  50
Максимальный допустимый резервный предохранитель F2 при параллельном подключении, А  250 A gl/gG
Максимальный допустимый резервный предохранитель F3 при последовательном подключении, А  100 A gl/gG
Дополнительные характеристики
Установка  DIN-рейка 35 мм
Материал корпуса
Поликарбонат (безгалогенный) UL 94-VO
Цвет корпуса  Желтый
Условия эксплуатации
Номинальное напряжение, В  230 / 400
Максимальное длительное рабочее напряжение, В  255
350 — PP BCD TNC 25/75-350
Частота сети, Гц  50 / 60
Сопротивление изоляции, ГОм  >10
Степень защиты, IP  20
Температурный диапазон, °С
-40...+85
Макс. площадь поперечного сечения, мм2   50 — многопроволочный
35 — гибкий
Рекомендуемая площадь поперечного сечения, мм2  25
Рекомендуемый момент затяжки, Нм  4,5
Макс. площадь сечения для дистанционного сигнального контакта, мм2  1,5
Гарантия на оборудование
Срок гарантии, мес
–
Срок эксплуатации, мес
–
Логистика
Габаритные размеры (ширина x высота x глубина), мм
105 х 90 х 64
Объем, м³
0,0006
Вес нетто, кг
–



Производитель: Leutron GmbH, Германия

Устройство и подключение УЗИП PowerPro BCD TNC

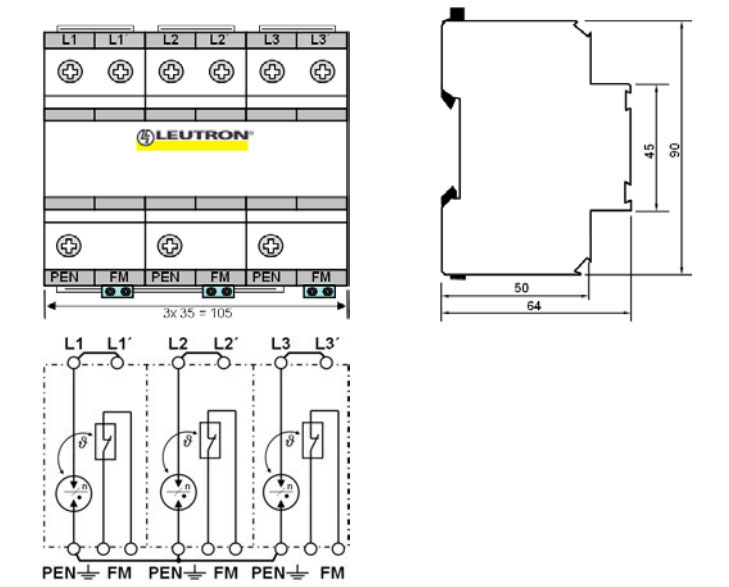

УЗИП PP BCD TNC - размеры и устройство

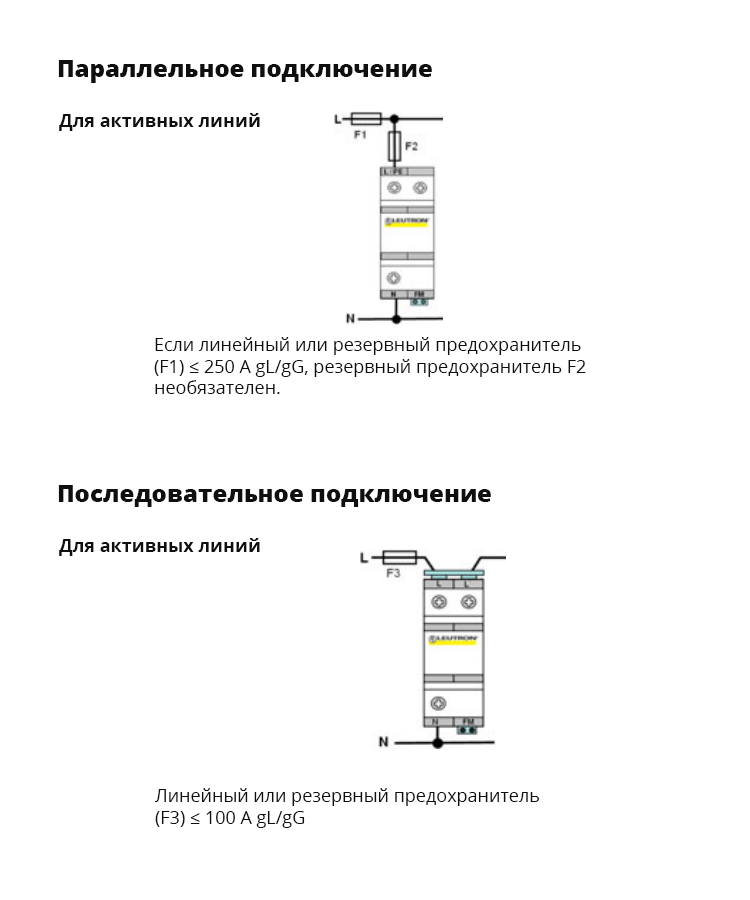

Схема подключения УЗИП PowerPro BCD TNC
