Артикул производителя: 38 05 35
Назначение УЗИП EP D TT 275V

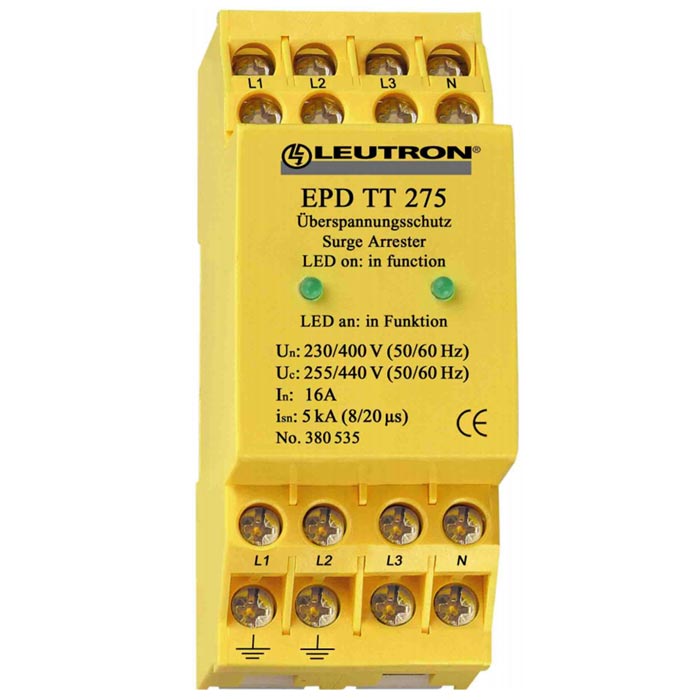

Устройство защиты от импульсных перенапряжений EnerPro D TT 275V предназначено для защиты электропотребителей, запитанных от трехфазной сети с системой заземления TT (глухое заземление нейтрали источника, заземлитель на стороне потребителя не зависит от заземлителя нейтрали на подстанции).
Изделие позволяет защитить электроприборы от остаточных бросков напряжений в случаях:
-
Непрямых ударов молнии в радиусе нескольких километров от здания;
-
Коммутации защитных автоматов, трансформаторов, двигателей и т.д.
Устройство представляет собой УЗИП класса 3 и служит последним рубежом для защиты оборудования от остаточных перенапряжений. Это подразумевает необходимость его установки в непосредственной близости от защищаемых приборов.
Достоинства импульсного ограничителя EnerPro D TT 275V
-
Продольная и поперечная защита подключенного оборудования с силой тока до 16 А.
-
Нет утечки тока на защитный ноль (PE).
-
Может работать совместно с УЗИП категории защиты Т2.
- Наличие светодиодного индикатора на фронтальной панели позволяет контролировать состояние линии и схемы защиты визуально.
-
Функция термозащиты осуществляет автоматическое отключение варисторов по достижении определенной температуры при перенапряжении.
- Возможно дополнительное подключение удаленного сигнального контакта /FM (артикул изделия – 38-05-36).
Чтобы купить УЗИП в Минске или с доставкой по Беларуси, позвоните нам по телефонам, указанным на сайте.
Другие модели смотрите в разделе Ограничители импульсных перенапряжений (УЗИП).
|
Технические характеристики
|
|
|
Основные характеристики
|
Категория защиты
|
Т3
|
|
Уровень защиты при 1 кВ/мкс, кВ
|
≤1,0
|
Уровень защиты при isn, кВ
|
≤1,0
|
|
Время отклика, нс
|
≤25
|
Номинальный импульсный ток молнии (8/20 мкс), кА
|
5
|
Максимальный импульсный ток молнии (8/20 мкс), кА
|
8
|
|
Дополнительные характеристики
|
|
Установка
|
DIN-рейка 35 мм
|
|
Материал корпуса
|
Поликарбонат (безгалогенный)
|
|
Цвет корпуса
|
Желтый
|
|
Условия эксплуатации
|
|
Номинальное напряжение, В
|
230 / 400
|
|
Частота сети, Гц
|
50 / 60
|
|
Максимальное длительное рабочее напряжение, В
|
275 / 480
|
Макс. допустимый сетевой предохранитель, A gulag
|
16
|
|
Класс воспламеняемости
|
UL94-V0
|
|
Степень защиты, IP
|
20
|
|
Температурный диапазон, °С
|
-40...+80
|
|
Макс. площадь поперечного сечения, мм2
|
2х2,5 – жесткие
2х1,5 – многожильные
|
|
Макс. площадь поперечного сечения для дистанционного сигнального контакта, мм2
|
2х2,5 – жесткие
2х1,5 – многожильные
|
|
Макс. коммутационная способность удаленного сигнального контакта
|
250В / 0,5А
|
|
Гарантия на оборудование
|
Срок гарантии, мес
|
–
|
Срок эксплуатации, мес
|
–
|
|
Логистика
|

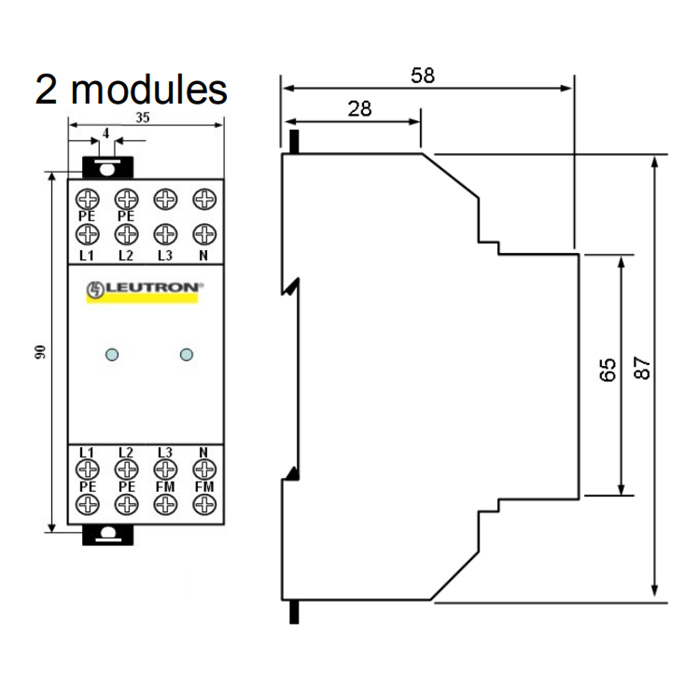

Габаритные размеры (ширина x высота x глубина), мм
|
35 х 90 х 58
|
Объем, м³
|
0,0002
|
Вес нетто, кг
|
–
|
|
Производитель: Leutron GmbH, Германия

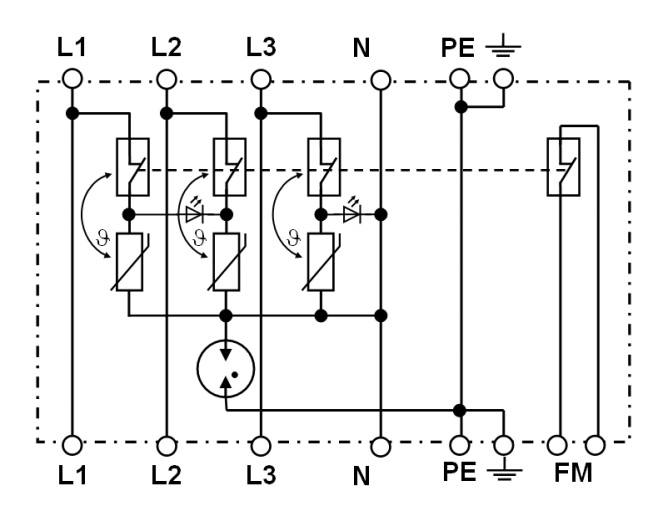

Схема подключения УЗИП EnerPro D TT 275V
