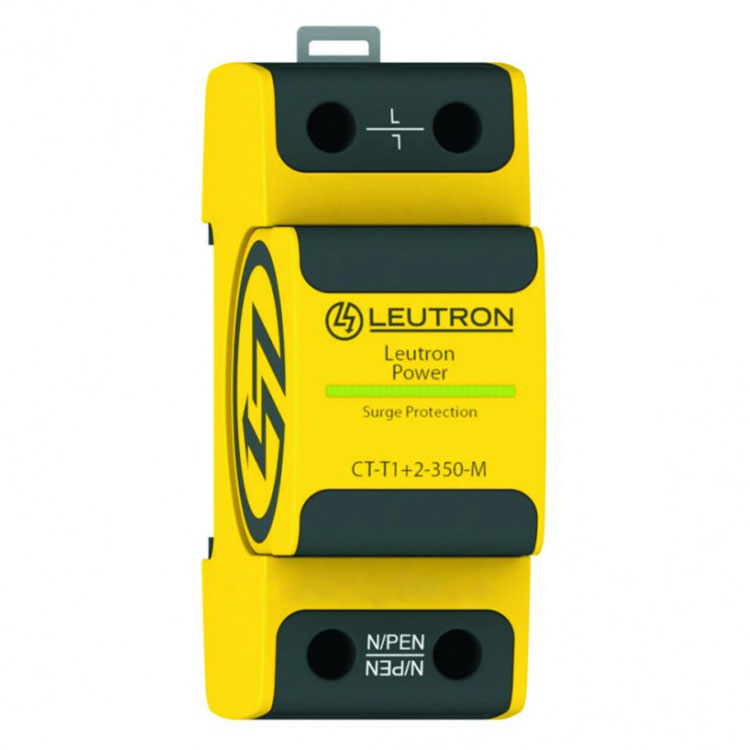

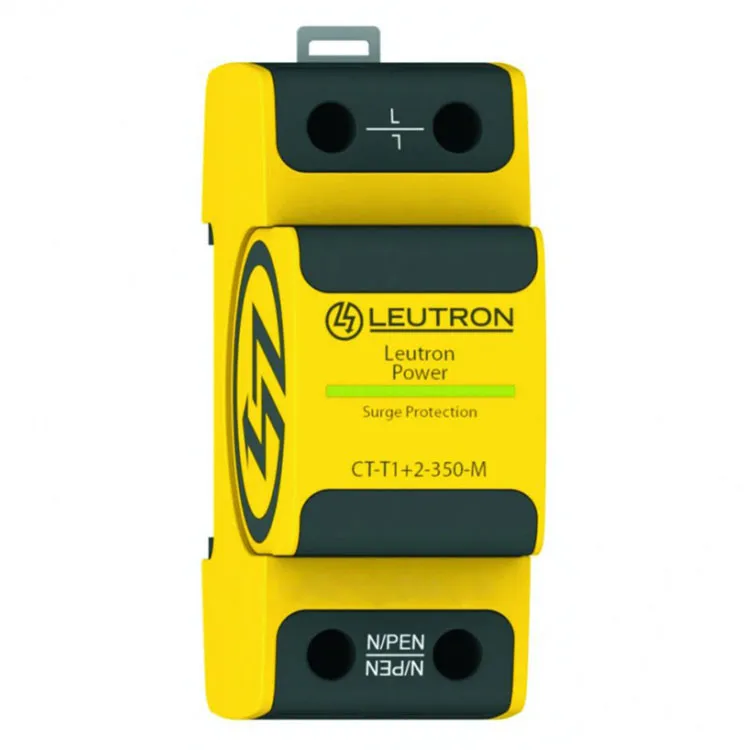

Устройство защиты от импульсных перенапряжений CT-T1+2/1+0-350-FM

Устройство защиты от импульсных перенапряжений CT-T1+2/1+0-350-FM, однополюсное, класс 1+2
Устройство защиты от импульсных перенапряжений CT-T1+2/1+0-350-FM, однополюсное, класс 1+2
Область применения:
  • Комплектация щитов ВРУ, ГРЩ;
  • Низковольтные кабельные линии.

Описание Характеристики Поддержка Проекты
Запросить цену

Артикул производителя: 96-00-11

Назначение УЗИП CT-T1+2/1+0-350-FM

Устройство защиты от перенапряжений CT-T1+2/1+0-350-FM представляет собой однополюсное комбинированное устройство.

Оно применяется для защиты низковольтного оборудования в сети переменного тока и позволяет предотвратить негативные последствия в случаях:

  • удара молнии в молниезащитное оборудование объекта или в радиусе нескольких километров от него;
  • короткого замыкания, обрыва кабелей или других аварийных ситуаций на линии электропередач;
  • промышленных перенапряжений.

Изделие обеспечивает категорию защиты l+ll.

Достоинства ограничителя импульсных перенапряжений CT-T1+2/1+0-350-FM

Отсутствие токов утечки позволяет установить изделие в непосредственной близости от счетчиков электроэнергии.

Устройство УЗИП включает герметичный газовый разрядник, произведенный по запатентованной технологии. Он обеспечивает высокую перегрузочную способность.

Наличие дистанционного переключающего контакта.

Вы можете купить УЗИП в Минске или с доставкой по Беларуси, позвонив нам по телефонам, указанным на сайте.

Другие модели импульсных ограничителей в разделе Ограничители импульсных перенапряжений (УЗИП).

Технические характеристики
Основные характеристики
Категория защиты
T1 + T2
Уровень защиты по напряжению, кВ  ≤1,5
Импульсный ток молнии (10/350 мкс) полный, кА  25
Импульсный ток молнии (10/350 мкс) L-N/ N-PE / L-PEN, кА  25 / –  / –
Номинальный разрядный ток (8/20 мкс) L-N / N-PE / L-PEN, кА  25 / – / 25
Способность гашения сопровождающих токов AC L-N (260 В AC), кАэфф
4,0
Дополнительные характеристики
Установка  DIN-рейка 35 мм
Материал корпуса  Термопластик
Цвет корпуса  Черный, желтый
Стандарты IEC 61643-1 / EN 61643-11
Условия эксплуатации
Номинальное напряжение, В  230 / 400
Частота сети, Гц  50 / 60
Максимальное длительное рабочее напряжение, В   350
Ток КЗ, выдерживаемый макимальным резервным предохранителем, кАэфф        50
Максимальный допустимый резервный предохранитель при параллельном подключении, А  250 A gl/gG
Максимальный допустимый резервный предохранитель при последовательном подключении, А  125 A gl/gG
Степень защиты, IP 20
Класс воспламеняемости  UL94–V0
Температурный диапазон, °С  -40...+80
Мин. площадь поперечного сечения, мм2        10 (сплошной/гибкий)
Макс. площадь поперечного сечения, мм2  50 — многопроволочный
10 — гибкий
Макс. рабочее напряжение дистанционного сигнального контакта  250 В AC/125 В DC
Макс. рабочий ток дистанционного сигнального контакта  1 А AC/200 мА DC
Гарантия на оборудование
Срок гарантии, мес
–
Срок эксплуатации, мес
–
Логистика
Габаритные размеры (ширина x высота x глубина), мм
39,8 х 90 х 74,9
Объем, м³
0,0003
Вес нетто, кг
–



Производитель: Leutron GmbH, Германия

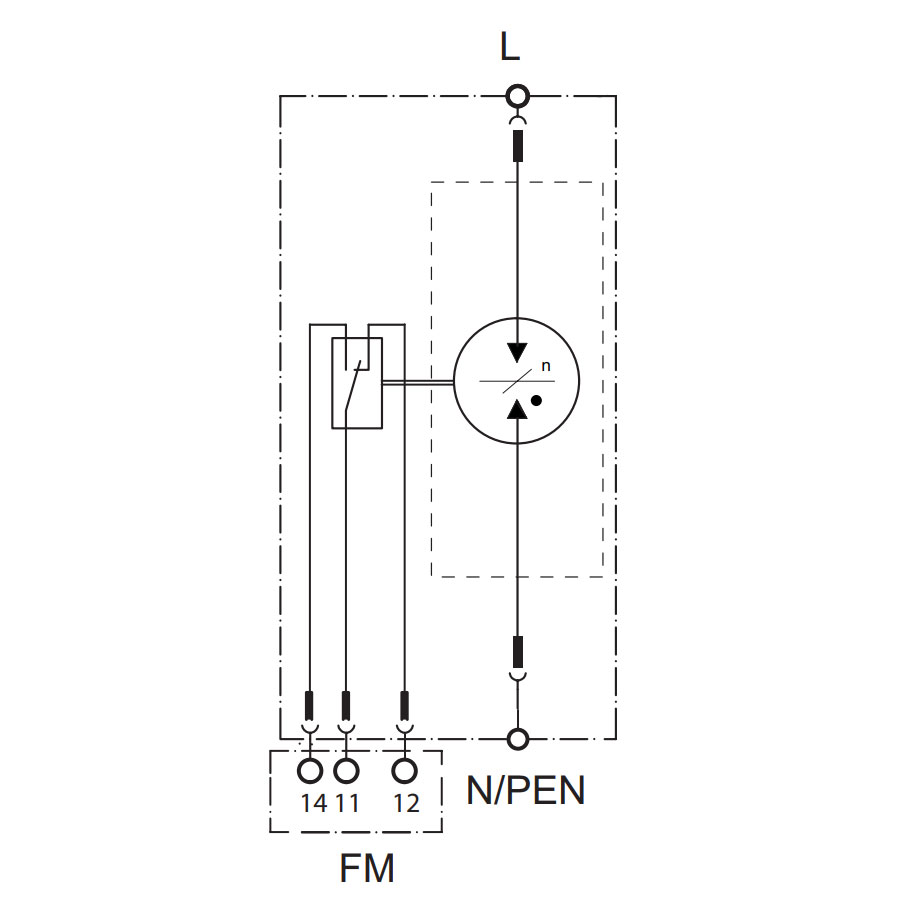

Схема подключения УЗИП CT-T1+2/1+0-350-FM

Схема подключения УЗИП CT-T1+2/1+0-350FM.jpg
