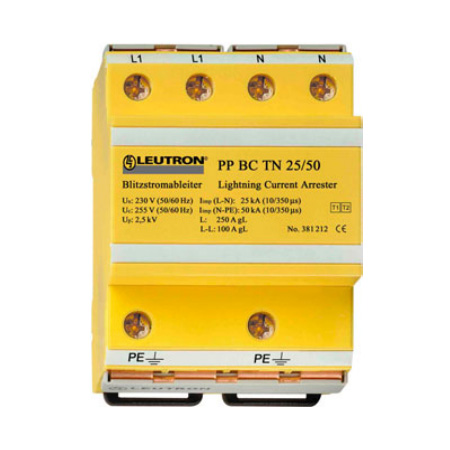

Устройство защиты от импульсных перенапряжений PowerPro BC TN

Устройство защиты от импульсных перенапряжений PowerPro BC TN, двухполюсное, класс 1+2
Устройство защиты от импульсных перенапряжений PowerPro BC TN, двухполюсное, класс 1+2
Область применения:
  • Комплектация щитов ВРУ, ГРЩ.

Описание Характеристики Поддержка Проекты
Запросить цену
Артикул производителя: 381 212

Назначение УЗИП PP BC TN

Устройство защиты от импульсных перенапряжений PP BC TN  – комбинированное двухполюсное устройство. Обеспечивает защиту низковольтных сетей с системой TN (с глухозаземленной нейтралью) и потребителей, подключенных к ним.

Препятствует негативному влиянию импульсных токов с формой волны 10/350 мкс, возникающих в результате:

  • Удара молнии в молниезащиту объекта или элементы ЛЭП;
  • Непрямого удара молнии (в землю или дерево в радиусе нескольких километров от защищаемого объекта);
  • Промышленных перенапряжений (коммутация автоматов, трансформаторов, двигателей и т.д.)

Изделие отвечает требованиям класса защиты I+II.

Достоинства импульсного ограничителя PP BC TN

  • Устройство произведено с применением технологии герметичных газонаполненных разрядников, что позволяет достичь высокой пропускной способности без необходимости продувки. Это позволяет установку УЗИП в щиток без соблюдения дистанции от прочего оборудования;
  • Ввиду отсутствия токов утечки изделие может быть установлено в цепи перед счетчиками электроэнергии;
  • Возможность дополнительной установки удаленного переключающего контакта FM.

Вы можете проконсультироваться с нашими специалистами и купить ограничитель импульсных перенапряжений PP BC TN, позвонив нам по номерам, указанным на сайте.

Другие модели смотрите в разделе Ограничители импульсных перенапряжений (УЗИП).

Технические характеристики
Основные характеристики
Категория защиты
T1 + T2
Уровень защиты по напряжению, кВ  ≤2,5
Время отклика, нс  <50
Импульсный ток молнии Iimp (10/350 мкс), кА
L, N – PE
25
12,5
160
Способность затухания сопровождающих токов при Uс
4,0 (IEC: 3,0)
Дополнительные характеристики
Установка  DIN-рейка 35 мм
Материал корпуса  Поликарбонат (безгалогенный)
Цвет корпуса  Желтый
Условия эксплуатации
Номинальное напряжение, В  230 / 400
Частота сети, Гц  50 / 60
Максимальное длительное рабочее напряжение, В   255 – PP BC TN 25/50
350 – PP BC TN 25/50-350
Сопротивление изоляции, Ом  >1010
Ток КЗ, выдерживаемый максимальным резервным предохранителем, кАдейств        25
Максимальный допустимый резервный предохранитель F2 при параллельном подключении, А
250 A gl/gG
Максимальный допустимый резервный предохранитель F3 при последовательном подключении, А  100 A gl/gG
Степень защиты, IP 20
Класс воспламеняемости  UL94–V0
Температурный диапазон, °С  -40...+85
Макс. площадь поперечного сечения, мм2  50 — многопроволочный
35 — гибкий
Рекомендуемая площадь поперечного сечения, мм2
25
Рекомендуемый момент затяжки  4,5
Макс. площадь сечения для дистанционного сигнального контакта, мм2
1,5
Макс. коммутационная способность дистанционного сигнального контакта
250 В / 0,5 A
Гарантия на оборудование
Срок гарантии, мес
–
Срок эксплуатации, мес
–
Логистика
Габаритные размеры (ширина x высота x глубина), мм
70 х 90 х 64
Объем, м³
0,0004
Вес нетто, кг
–



Производитель: Leutron GmbH, Германия

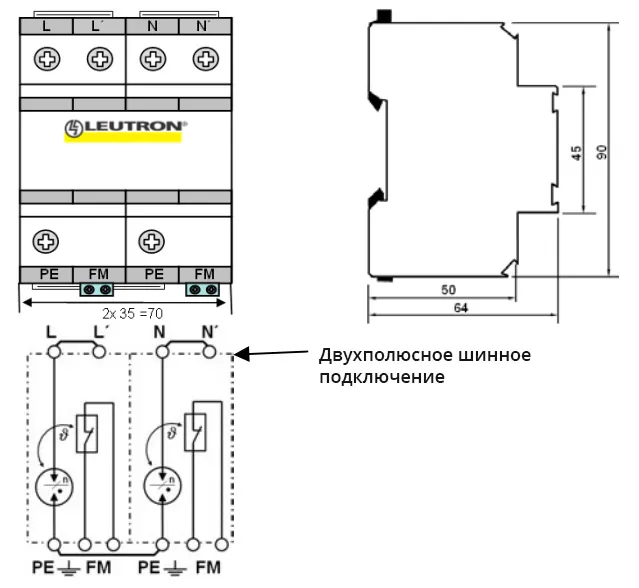

Схема подключения УЗИП PowerPro BC TN

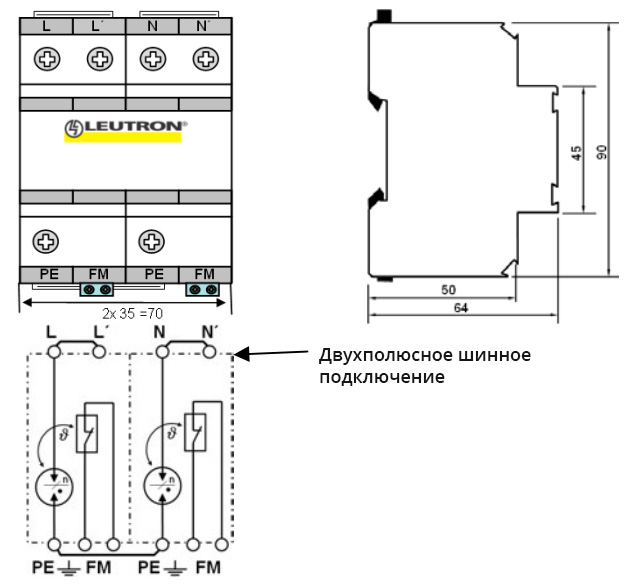

УЗИП PP BC TN – размеры

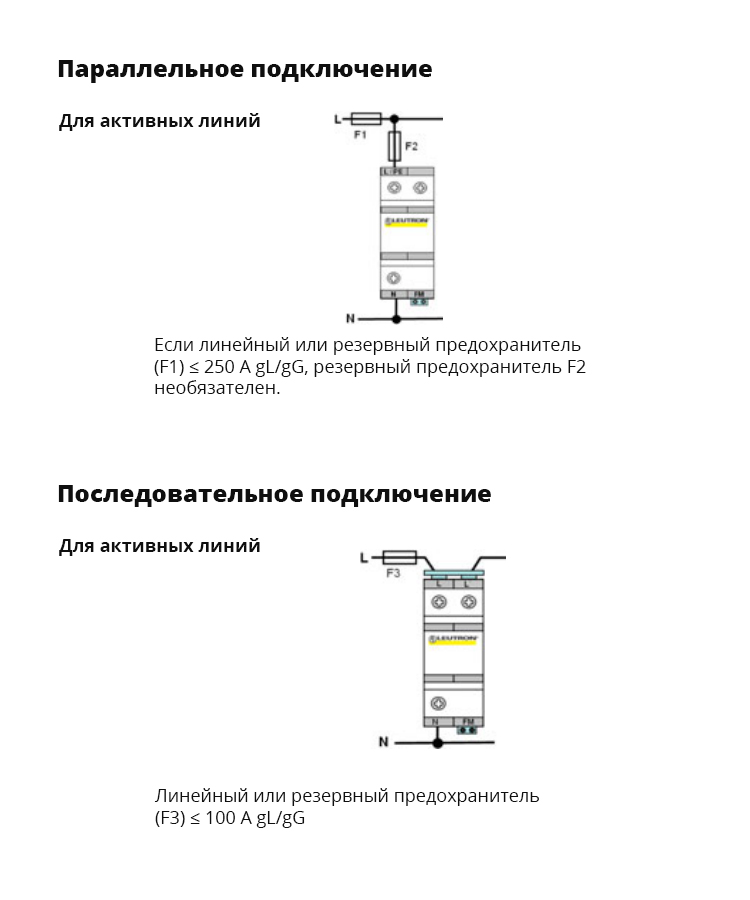

УЗИП PP BC TN – подключение
