Артикул производителя: 38 55 80

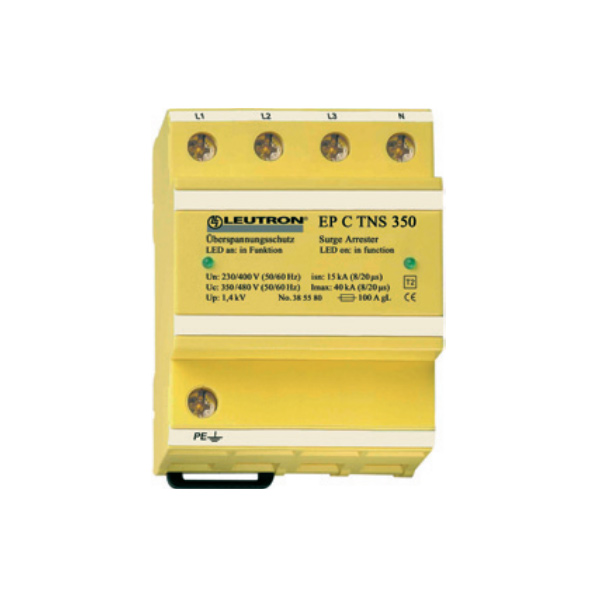

Назначение УЗИП EP C TNS-350
Ограничитель импульсных перенапряжений EP C TNS-350 – компактное четырехполюсное устройство, предназначенное для защиты трехфазных электрических сетей переменного тока с системой TNS (рабочий и защитный нулевые провода отделены друг от друга).
Устройство обеспечивает защиту потребителей от импульса тока 8/20 мкс, возникающего вследствие:
-
Непрямого удара молнии (в токопроводящие объекты или землю в радиусе нескольких километров от защищаемого здания);
-
Промышленных перенапряжений (подключение к сети трансформаторов, двигателей и т.д.)
Подходит для использования во внешней зоне защиты, подверженной влиянию электромагнитного поля, наведенного молнией (на границах LPZ 0B-1).
Возможна координация с установленными выше по цепи моделями УЗИП PowerPro или IsoPro того же производителя.
В отличие от модели EP C TNS-275, максимальное рабочее напряжение EP C TNS-350 составляет 350В.
Достоинства импульсных ограничителей серии EP C
-
Компактный корпус, безопасность соединений;
-
Серия произведена с применением технологии изолирующего разрядника;
-
Наличие в конструкции больших многофункциональных клемм для кабеля с поперечным сечением до 50 мм²;
-
Для защиты системы заземления фундамента предусмотрено отсутствие токов утечки;
-
Возможность дополнительно оснастить устройство удаленным переключающим контактом (не требует дополнительного места для установки);
-
Возможность контролировать состояние линии и разрядника с помощью зеленого светодиодного индикатора на фронтальной панели устройства.
Купить УЗИП EP C TNS-350 в Минске можно, позвонив нам по телефонам, указанным на сайте.
Другие модели импульсных ограничителей смотрите в разделе Ограничители импульсных перенапряжений (УЗИП).
|
Технические характеристики
|
|
|
Основные характеристики
|
Категория защиты
|
T2
|
|
Уровень защиты по напряжению при 5 кА, кВ
|
≤1,3
|
|
Уровень защиты по напряжению при In (8/20), кВ
|
≤1,75
|
|
Время отклика, нс
|
<25
|
Номинальный импульсный ток молнии (8/20 мкс) Iimp, кА
|
15
|
Максимальный импульсный ток молнии (8/20 мкс) Iimp, кА
|
40
|
|
Дополнительные характеристики
|
|
Установка
|
DIN-рейка 35 мм
|
|
Материал корпуса
|
Поликарбонат (безгалогенный)
|
|
Цвет корпуса
|
Желтый
|
|
Условия эксплуатации
|
|
Номинальное напряжение, В
|
350
|
|
Частота сети, Гц
|
50 / 60
|
|
Максимальное длительное рабочее напряжение, В
|
275 / 480
|
Максимальный допустимый резервный предохранитель, A gl/gG
|
125
|
|
Степень защиты, IP
|
20
|
|
Класс воспламеняемости
|
UL94–V0
|
|
Температурный диапазон, °С
|
-40...+80
|
|
Макс. площадь поперечного сечения, мм2
|
35 — многопроволочный
25 — гибкий
|
Рекомендуемая площадь поперечного сечения, мм2
|
16
|
|
Рекомендуемый момент затяжки, Нм
|
4,5
|
|
Гарантия на оборудование
|
Срок гарантии, мес
|
–
|
Срок эксплуатации, мес
|
–
|
|
Логистика
|

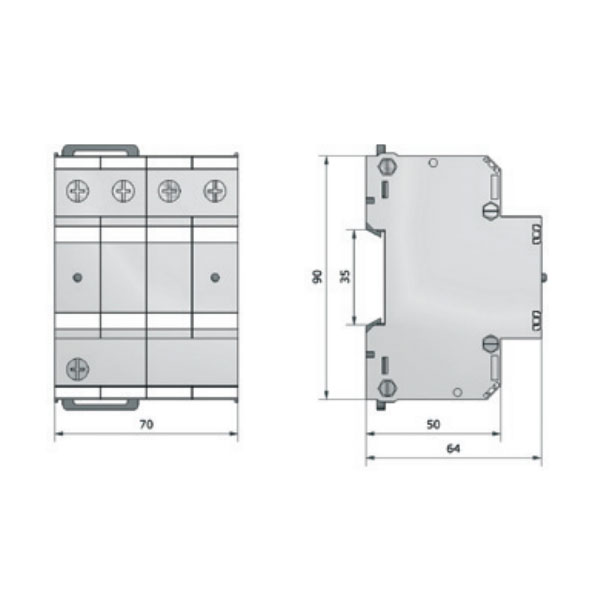

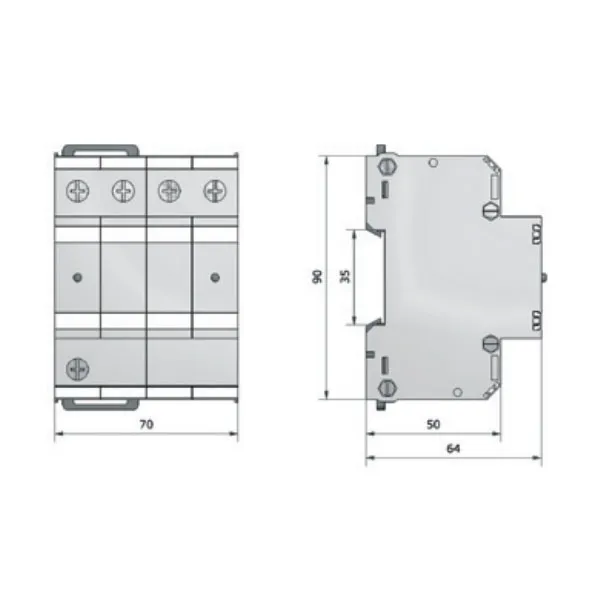

Габаритные размеры (ширина x высота x глубина), мм
|
70 х 90 х 64
|
Объем, м³
|
0,0004
|
Вес нетто, кг
|
–
|
|
Производитель: Leutron GmbH, Германия

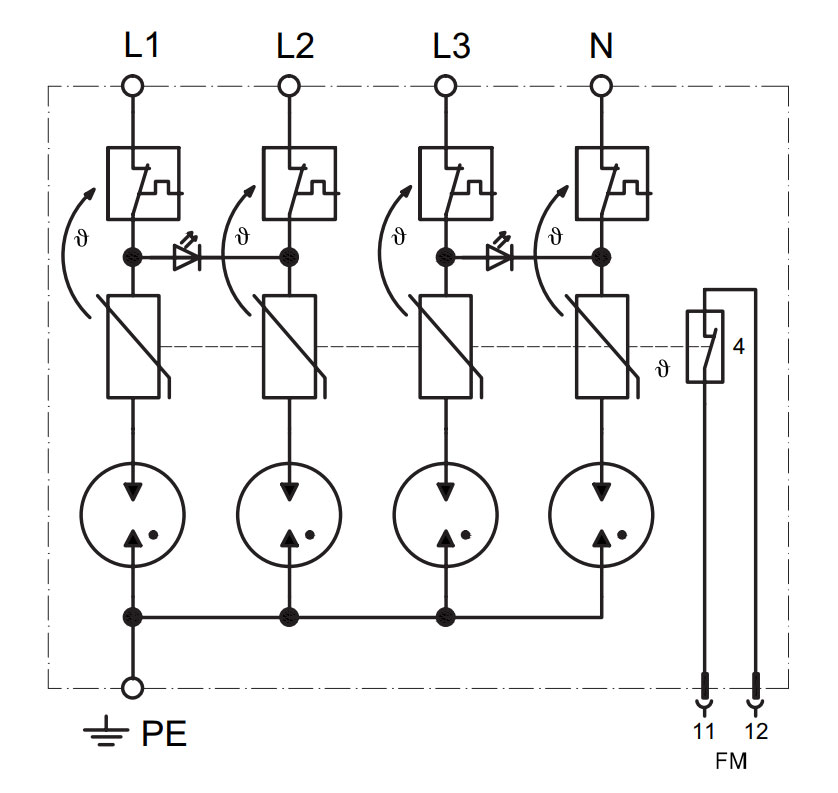

Схема подключения УЗИП EnerPro C TNS-350
