Устройство защиты от импульсных перенапряжений EnerPro D TN 230V/16A предназначено для защиты электропотребителей, запитанных от однофазной сети с системой заземления TN (с глухозаземленной нейтралью).

Изделие позволяет защитить электроприборы от остаточных бросков напряжений в случаях:

Непрямых ударов молнии в радиусе нескольких километров от здания;
Коммутации защитных автоматов, трансформаторов, двигателей и т.д.

УЗИП EnerPro D TN 230V/16A представляет собой устройство класса 3 и служит последним рубежом для защиты оборудования от остаточных перенапряжений. Это подразумевает необходимость его установки в непосредственной близости от защищаемых приборов.

Основные достоинства импульсного ограничителя EnerPro D TN 230V/16A

Продольная и поперечная защита от перенапряжения.
Отсутствие тока утечки на PE-проводник.
Температурные датчики отключают варисторы от линии в случае перегрева из-за высокой утечки тока.
Светодиодный индикатор отображает, соответствует ли рабочее напряжение норме, и функционирует ли схема защиты.
Возможно дополнительное подключение удаленного сигнального контакта (/FM).

Технические характеристики

Основные характеристики
Категория защиты	Т3
Уровень защиты при 1 кВ/мкс, кВ	≤1,25
Уровень защиты при i_sn, кВ	≤1,5
Время отклика, нс	<25
Номинальный импульсный ток молнии (8/20 мкс), кА	5
Максимальный импульсный ток молнии (8/20 мкс), кА	8
Дополнительные характеристики
Установка	DIN-рейка 35 мм
Материал корпуса	Поликарбонат (безгалогенный)
Цвет корпуса	Желтый
Условия эксплуатации
Номинальное напряжение, В	230
Частота сети, Гц	50 / 60
Максимальное длительное рабочее напряжение, В	255
Макс. допустимый сетевой предохранитель, A gl	16
Класс воспламеняемости	UL94-V0
Степень защиты, IP	20
Температурный диапазон, °С	-40...+80
Макс. площадь поперечного сечения, мм²	1,5 – одножильные 1,0 – гибкие
Макс. площадь поперечного сечения (DIN 46288), мм²	2,5 – одножильные 1,5 – гибкие
Макс. площадь поперечного сечения удаленного сигнального контакта, мм²	1,5 – одножильные / гибкие
Макс. коммутационная способность удаленного сигнального контакта,	1 N.C. 250 В / 0,5 А АС
Гарантия на оборудование
Срок гарантии, мес	–
Срок эксплуатации, мес	–
Логистика

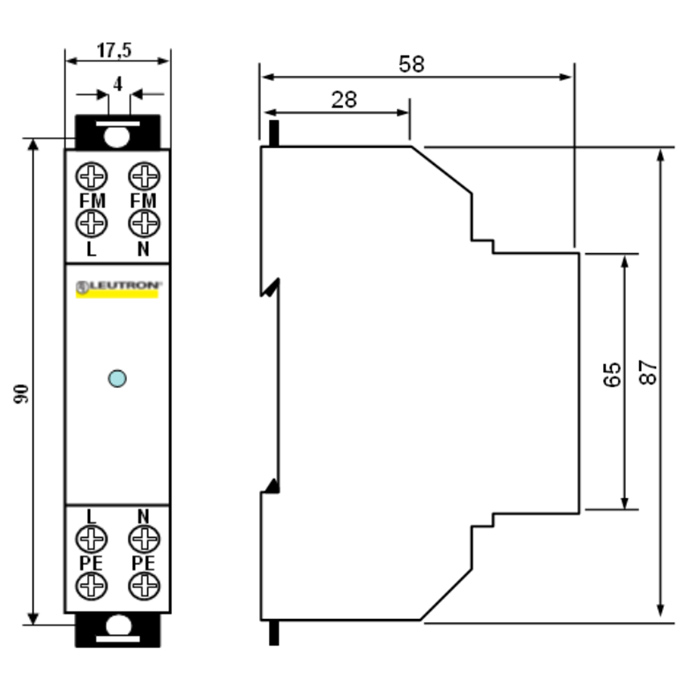

Габаритные размеры (ширина x высота x глубина), мм	17,5 х 90 х 58
Объем, м³	0,0001
Вес нетто, кг	–

Производитель: Leutron GmbH, Германия

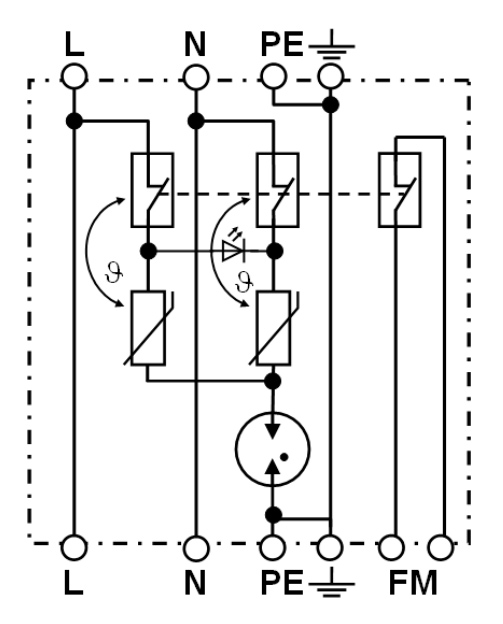

Схема подключения УЗИП EnerPro D TN 230V/16A

Схема подключения УЗИП EP D TN 230V/16A
