Артикул производителя: 38 81 24
Назначение ограничителя импульсных перенапряжений EL-T2/3+1-350
Устройство защиты от импульсных перенапряжений EL-T2/3+1-350 предназначено для защиты потребителей от коммутационных помех в трехфазных сетях переменного тока с рабочим напряжением до 350В, 50 Гц. Позволяет защитить оборудование от импульса тока 8/20 мкс, который образуется вследствие:
-
Попадания молнии в землю или дерево в радиусе нескольких километров от защищаемого здания;
-
Коммутации защитных автоматов, трансформаторов, двигателей.
Изделие соответствует требованиям класса защиты II и используется в сетях с системой TT (глухое заземление нейтрали источника, заземлитель на стороне потребителя не зависит от заземлителя нейтрали на подстанции) и TNS (рабочий и защитный нулевые провода отделены друг от друга).
Подходит для использования во внешней зоне защиты, подверженной влиянию электромагнитного поля, наведенного молнией (на границах LPZ 0B – 1 и выше).

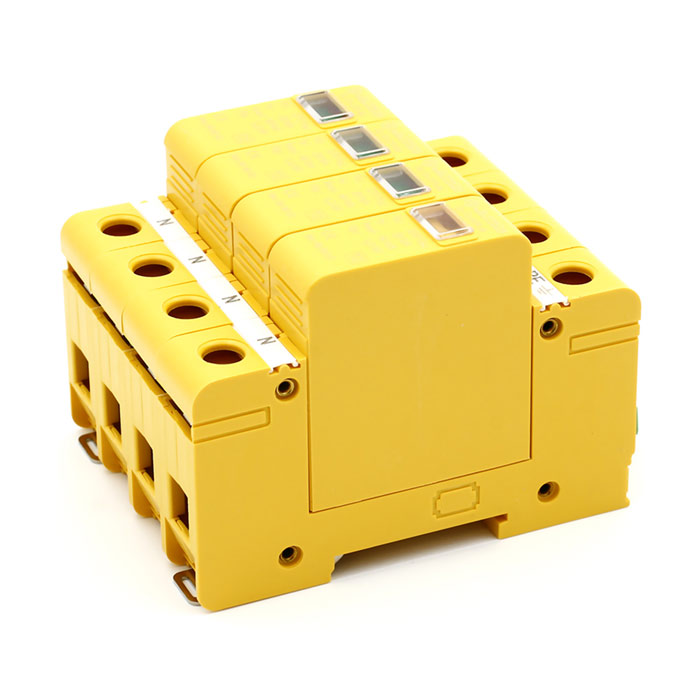

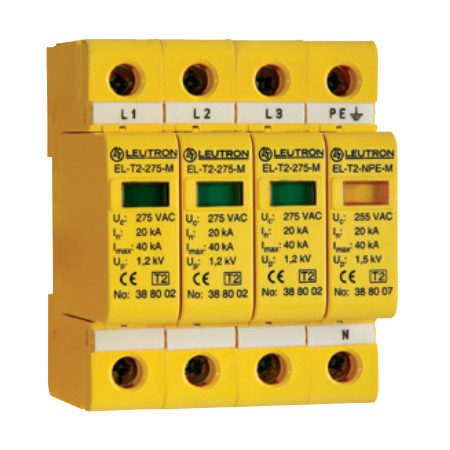

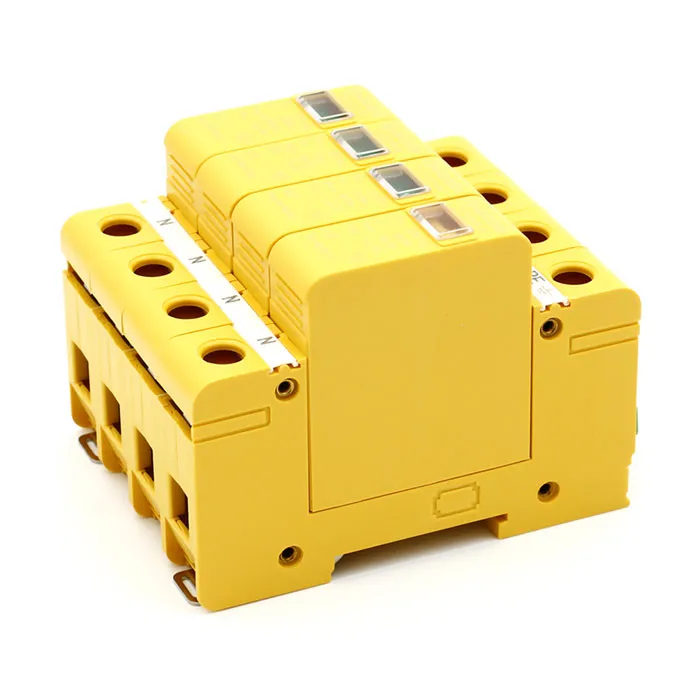

Устройство УЗИП серии EL-T2
Изделие – двухкомпонентное: состоит из базы и сменного модуля. Выполнено в термопластиковом корпусе. Предусмотрено крепление на стандартную DIN-рейку, 35мм. Возможно дополнительно оснастить изделие удаленным переключающим контактом (арт. 38 81 17).
Чтобы купить УЗИП EL-T2/3+1-350, позвоните нам по телефонам, указанным на сайте.
Другие модели импульсных ограничителей смотрите в разделе Ограничители импульсных перенапряжений (УЗИП).
|
Технические характеристики
|
|
|
Основные характеристики
|
Категория защиты
|
T2
|
|
Уровень защиты при 5 кА, кВ
|
≤1,0
|
|
Уровень защиты при In, кВ
|
≤1,5
|
|
Уровень защиты при N-PE, кВ
|
≤1,5
|
Номинальный импульсный ток молнии (8/20 мкс) Iimp, кА
|
20
|
Максимальный импульсный ток молнии (8/20 мкс) Iimp, кА
|
40
|
|
Дополнительные характеристики
|
|
Установка
|
DIN-рейка 35 мм
|
|
Материал корпуса
|
Термопластик
|
|
Цвет корпуса
|
Желтый
|
|
Условия эксплуатации
|
|
Номинальное напряжение, В
|
230
|
|
Частота сети, Гц
|
50 / 60
|
|
Максимальное длительное рабочее напряжение, В
|
350
|
Максимальный допустимый резервный предохранитель, A gl/gG
|
125
|
|
Ток КЗ, выдерживаемый максимальным резервным предохранителем, кАэфф
|
25
|
|
Степень защиты, IP
|
20
|
|
Класс воспламеняемости
|
UL 97 V–0
|
|
Температурный диапазон, °С
|
-40...+80
|
Мин. площадь поперечного сечения на клеммах, мм2
|
1,5
|
|
Макс. площадь поперечного сечения, мм2
|
35 – многопроволочный
25 – гибкий
|
|
Гарантия на оборудование
|
Срок гарантии, мес
|
–
|
Срок эксплуатации, мес
|
–
|
|
Логистика
|
Габаритные размеры (ширина x высота x глубина), мм
|
72 х 90 х 65
|
Объем, м³
|
0,0004
|
Вес нетто, кг
|
–
|
|
Производитель: Leutron GmbH, Германия

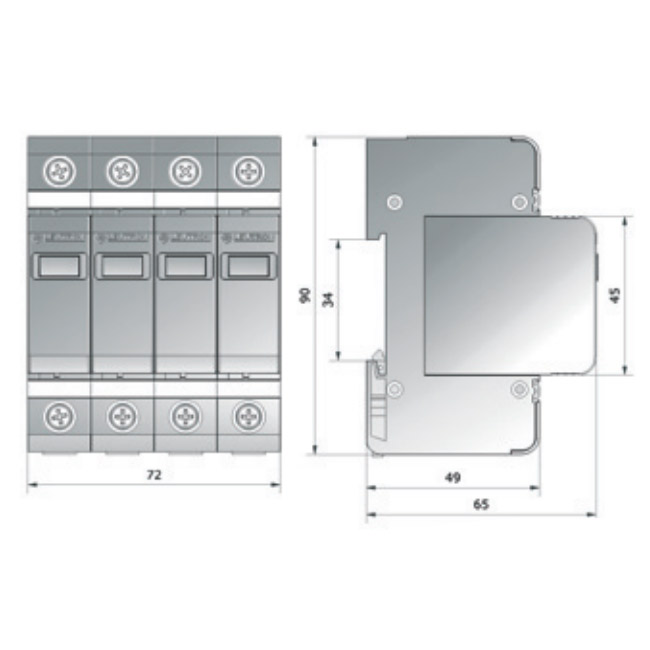

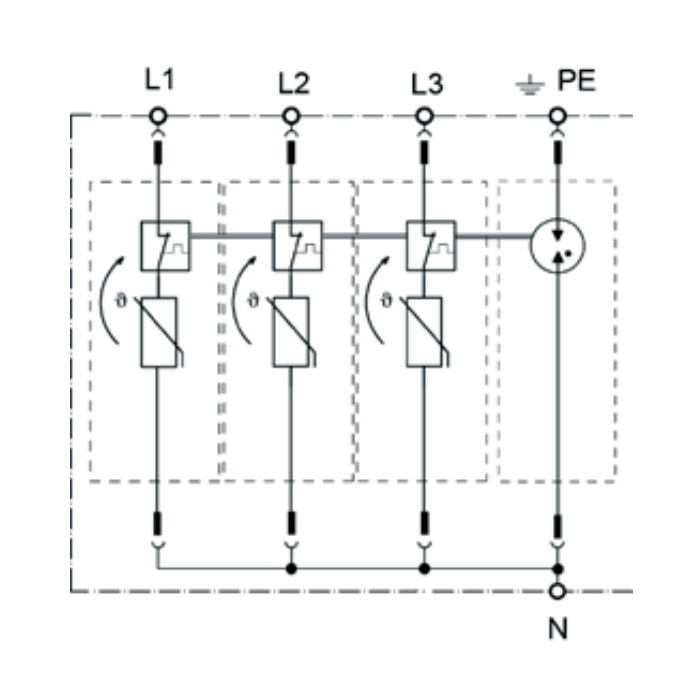

Схема подключения и размеры УЗИП EL-T2/3+1
