Устройство защиты от импульсных перенапряжений EL-T2/2+0-350 предназначено для защиты потребителей от коммутационных помех в однофазных сетях переменного тока с рабочим напряжением до 350В, 50 Гц. Позволяет защитить оборудование от импульса тока 8/20 мкс, который образуется вследствие:

Попадания молнии в землю или дерево в радиусе нескольких километров от защищаемого здания;
Коммутации защитных автоматов, трансформаторов, двигателей.

Изделие соответствует требованиям класса защиты II и используется в сетях с системой TN (с глухозаземленной нейтралью).

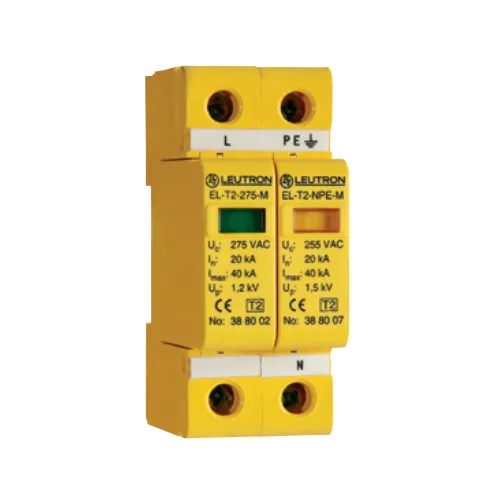

Устройство УЗИП серии EL-T2

Изделие – двухкомпонентное: состоит из базы и сменного модуля. Выполнено в термопластиковом корпусе. Предусмотрено крепление на стандартную DIN-рейку, 35мм. Возможно дополнительно оснастить изделие удаленным переключающим контактом (арт. 38 81 59).

Чтобы купить УЗИП EL-T2/2+0-350, позвоните нам по телефонам, указанным на сайте.

Другие модели импульсных ограничителей смотрите в разделе Ограничители импульсных перенапряжений (УЗИП).

Технические характеристики

Основные характеристики
Категория защиты	T2
Уровень защиты при 5 кА, кВ	≤1,0
Уровень защиты при In, кВ	≤1,5
Номинальный импульсный ток молнии (8/20 мкс) Iimp, кА	20
Максимальный импульсный ток молнии (8/20 мкс) Iimp, кА	40
Дополнительные характеристики
Установка	DIN-рейка 35 мм
Материал корпуса	Термопластик
Цвет корпуса	Желтый
Условия эксплуатации
Номинальное напряжение, В	230
Частота сети, Гц	50 / 60
Максимальное длительное рабочее напряжение, В	350
Максимальный допустимый резервный предохранитель, A gl/gG	125
Ток КЗ, выдерживаемый максимальным резервным предохранителем, кА_эфф	25
Степень защиты, IP	20
Класс воспламеняемости	UL 97 V–0
Температурный диапазон, °С	-40...+80
Мин. площадь поперечного сечения на клеммах, мм²	1,5
Макс. площадь поперечного сечения, мм²	35 – многопроволочный 25 – гибкий
Гарантия на оборудование
Срок гарантии, мес	–
Срок эксплуатации, мес	–
Логистика
Габаритные размеры (ширина x высота x глубина), мм	36 х 90 х 65
Объем, м³	0,0002
Вес нетто, кг	–

Производитель: Leutron GmbH, Германия

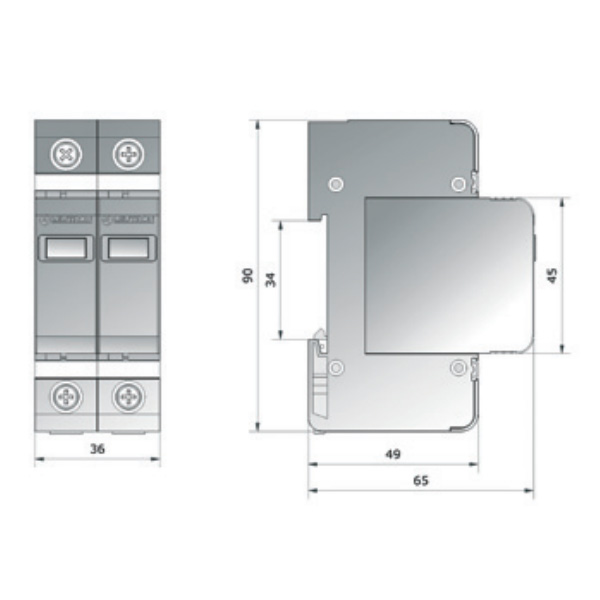

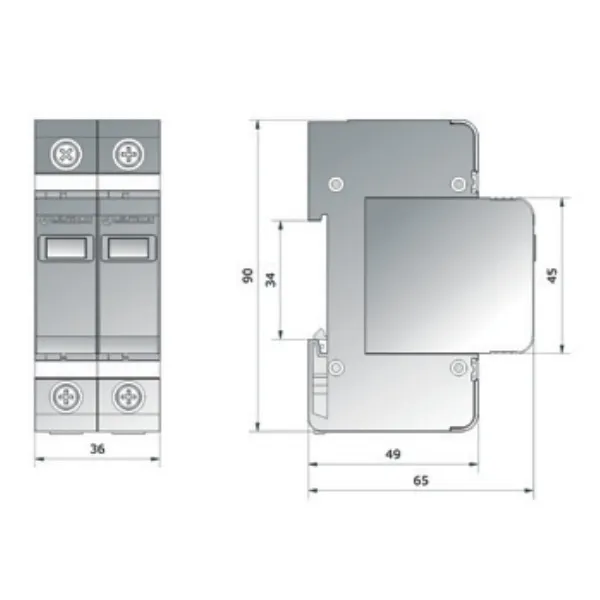

Схема подключения и размеры УЗИП EL-T2/2+0

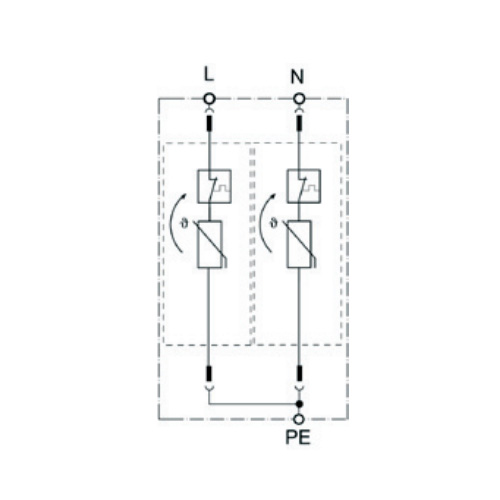

Импульсный ограничитель EL-T2/2+0, подключение
