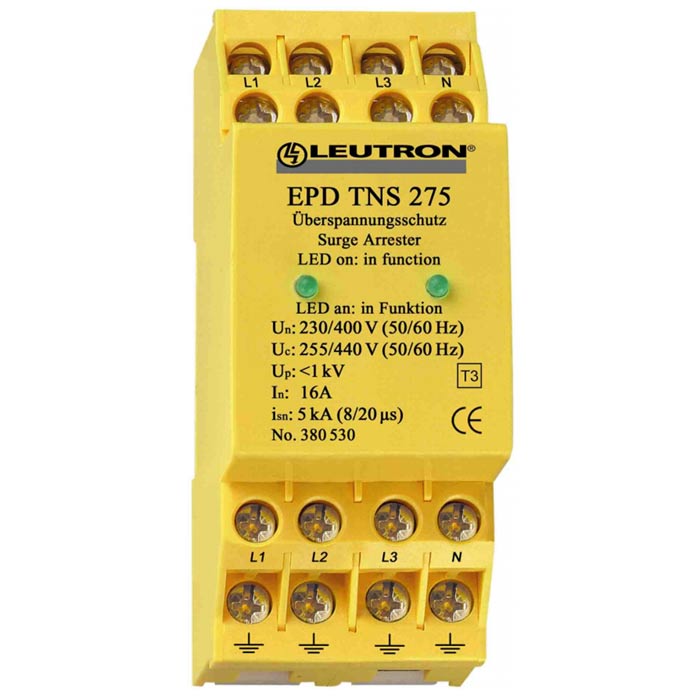

Устройство защиты от импульсных перенапряжений EP D TNS 275V

Устройство защиты от импульсных перенапряжений EP D TNS 275V, класс 3, для трехфазных сетей
Устройство защиты от импульсных перенапряжений EP D TNS 275V, класс 3, для трехфазных сетей
Область применения:
  • Комплектация щитов ВРУ, ГРЩ;
  • Трехфазные электрические сети с системой TN-S.

Описание Характеристики Поддержка Проекты
Запросить цену

Артикул производителя: 38-05-30

Назначение УЗИП EP D TNS 275V

Устройство защиты от импульсных перенапряжений EnerPro D TNS 275V предназначено для защиты электропотребителей, запитанных от трехфазной сети с системой заземления TN-S (рабочий и защитный нулевые провода отделены друг от друга).

Изделие позволяет защитить электроприборы от остаточных бросков напряжений в случаях:

  • Непрямых ударов молнии в радиусе нескольких километров от здания;
  • Коммутации защитных автоматов, трансформаторов, двигателей и т.д.

EnerPro D TNS 275V представляет собой УЗИП класса 3 и служит последним рубежом для защиты оборудования от остаточных перенапряжений. Это подразумевает необходимость его установки в непосредственной близости от защищаемых приборов.

Достоинства импульсного ограничителя EnerPro D TNS 275V

  • Продольная и поперечная защита подключенного оборудования с силой тока до 16 А.
  • Нет утечки тока на PE-проводник.
  • Может работать совместно с УЗИП категории защиты Т2.
  • Светодиодный индикатор позволяет контролировать состояние линии и схемы защиты визуально.
  • Функция термозащиты позволяет автоматическое отключение варисторов по достижении определенной температуры при перенапряжении.
  • Возможно дополнительное подключение удаленного сигнального контакта /FM (артикул изделия – 38-05-31).

Чтобы купить УЗИП в Минске или с доставкой по Беларуси, позвоните нам по телефонам, указанным на сайте.

Другие модели смотрите в разделе Ограничители импульсных перенапряжений (УЗИП).

Технические характеристики
Основные характеристики
Категория защиты
Т3
Уровень защиты при 1 кВ/мкс, кВ ≤1,0
Уровень защиты при isn, кВ
≤1,0
Время отклика, нс  ≤25
Номинальный импульсный ток молнии (8/20 мкс), кА
10х 5
Максимальный импульсный ток молнии (8/20 мкс), кА
1х 8
Дополнительные характеристики
Установка  DIN-рейка 35 мм
Материал корпуса  Поликарбонат (безгалогенный)
Цвет корпуса  Желтый
Условия эксплуатации
Номинальное напряжение, В  230 / 400
Частота сети, Гц  50 / 60
Максимальное длительное рабочее напряжение, В   275 / 480
Макс. допустимый сетевой предохранитель, A gl/gG
16
Класс воспламеняемости   UL94-V0
Степень защиты, IP        20
Температурный диапазон, °С  -40...+80
Макс. площадь поперечного сечения, мм2   2х2,5 – жесткие
2х1,5 – многожильные
Макс. площадь поперечного сечения для дистанционного сигнального контакта, мм2    2х2,5 – жесткие
2х1,5 – многожильные
Макс. коммутационная способность удаленного сигнального контакта  250В / 0,5А
Гарантия на оборудование
Срок гарантии, мес
–
Срок эксплуатации, мес
–
Логистика

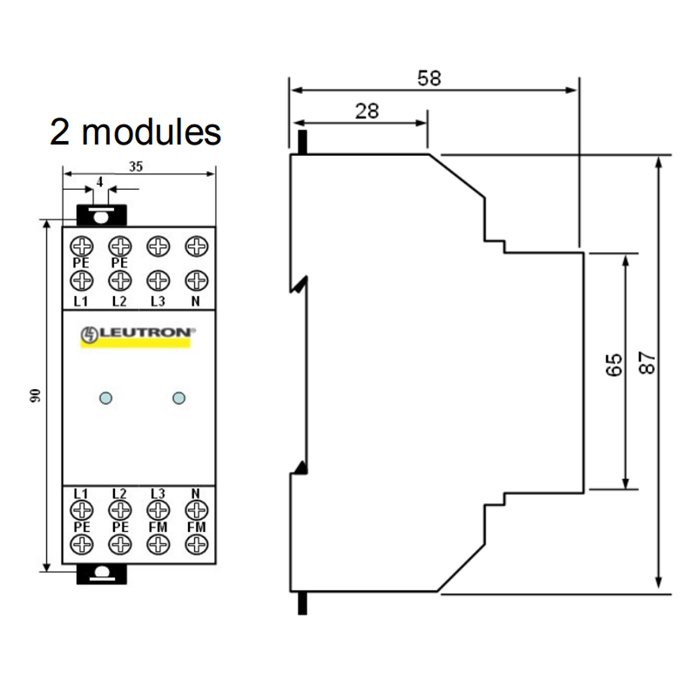

Габаритные размеры (ширина x высота x глубина), мм
35 х 90 х 58
Объем, м³
0,0002
Вес нетто, кг
–



Производитель: Leutron GmbH, Германия

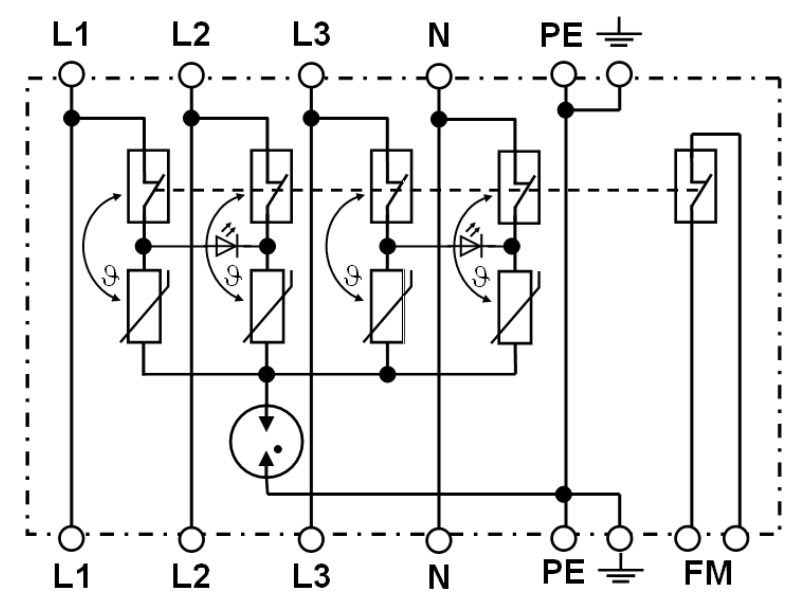

Схема подключения УЗИП EnerPro D TNS 275V

Импульсный ограничитель EP D TNS 275, подключение
