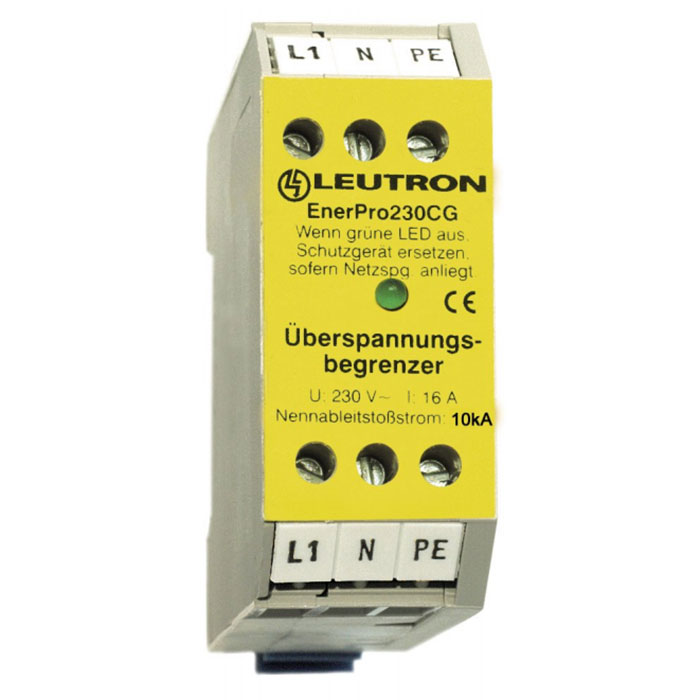

Устройство защиты от импульсных перенапряжений EnerPro 230CG/10kA

Устройство защиты от импульсных перенапряжений EnerPro 230CG/10kA, класс 2+3, макс. напряжение 275В
Устройство защиты от импульсных перенапряжений EnerPro 230CG/10kA, класс 2+3, макс. напряжение 275В
Область применения:
  • Комплектация щитов ВРУ, ГРЩ;
  • Системы и отдельное оборудование до 16А.

Описание Характеристики Поддержка Проекты
Запросить цену
Артикул производителя: 39 10 22

Назначение УЗИП EnerPro 230CG/10kA

УЗИП EnerPro 230CG/10kA относится к изделиям класса II+III. Оно предназначено для защиты систем и отдельного оборудования с номинальным током до 16А в низковольтных сетях от коммутационных помех и остаточных бросков напряжений вследствие:

  • Непрямых ударов молнии в землю или деревья в радиусе нескольких километров от ЛЭП или защищаемого здания;
  • Коммутации защитных автоматов, трансформаторов, двигателей.

Изделие обеспечивает защиту фазы и рабочего нуля. Может быть использовано в цепях с установленными устройствами защиты первой ступени.

Устройство импульсного ограничителя EnerPro 230CG/10kA

Изделие изготовлено на основе герметичных искровых разрядников. Предусмотрено отсутствие токов утечки для защиты линий заземления.

Зеленый светодиодный индикатор на фронтальной панели УЗИП указывает на то, что рабочее напряжение достигнуто, и защитная схема готова к работе.

УЗИП также оснащено температурным датчиком. В целях защиты изделия от перегрева при превышении варистором определенной температуры происходит отключение устройства из цепи. Это никак не влияет на работу защищаемого оборудования, оно продолжает функционировать. В случае срабатывания контакта, зеленый светодиод гаснет.

Чтобы купить устройство защиты от импульсных перенапряжений в Минске или с доставкой по Беларуси, позвоните нам по телефонам, указанным на сайте.

Другие модели смотрите в разделе Ограничители импульсных перенапряжений (УЗИП).

Технические характеристики
Основные характеристики
Категория защиты
T2+Т3
Уровень защиты при 5 кА (8/20 мкс), кВ ≤0,8
Уровень защиты при 10 кА (8/20 мкс), кВ
≤1,2
Уровень защиты при 15 кА (8/20 мкс), кВ  ≤1,4
Время ответа, нс  ≤25
Номинальный импульсный ток молнии (8/20 мкс), кА
10 х 10
Максимальный импульсный ток молнии (8/20 мкс), кА
1 х 15
Дополнительные характеристики
Установка  DIN-рейка 35 мм тип С / G
Материал корпуса  Полиамид 66
Мягкий полиуретан
Цвет корпуса  Серый, желтый
Условия эксплуатации
Номинальное напряжение, В  230 / 400
Частота сети, Гц  50 / 60
Максимальное длительное рабочее напряжение, В   275
Максимальный допустимый резервный предохранитель, A gl/gG
16
Класс воспламеняемости   UL 94 VO
Степень защиты, IP        20
Температурный диапазон, °С  -40...+85
Макс. площадь поперечного сечения, мм2
6 – многожильный
4 – гибкий
Рекомендуемая площадь поперечного сечения, мм2  6 – многожильный
4 – гибкий
Гарантия на оборудование
Срок гарантии, мес
–
Срок эксплуатации, мес
–
Логистика

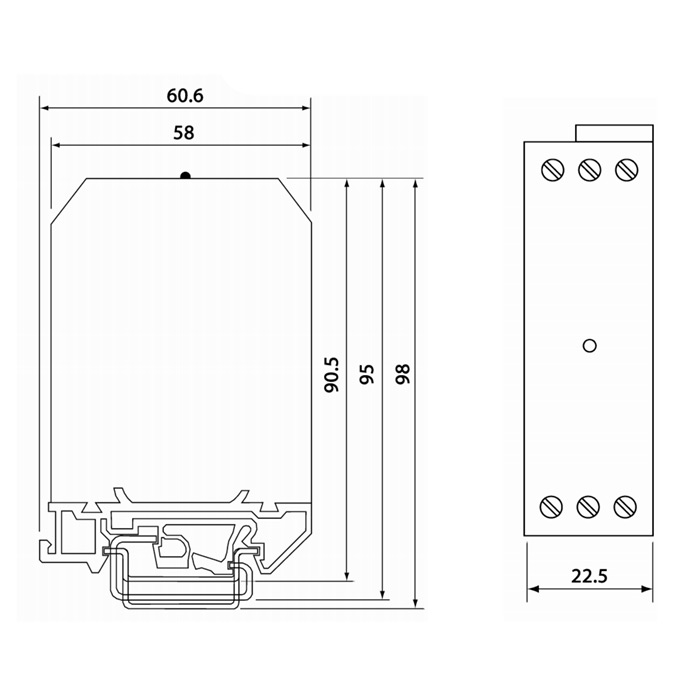

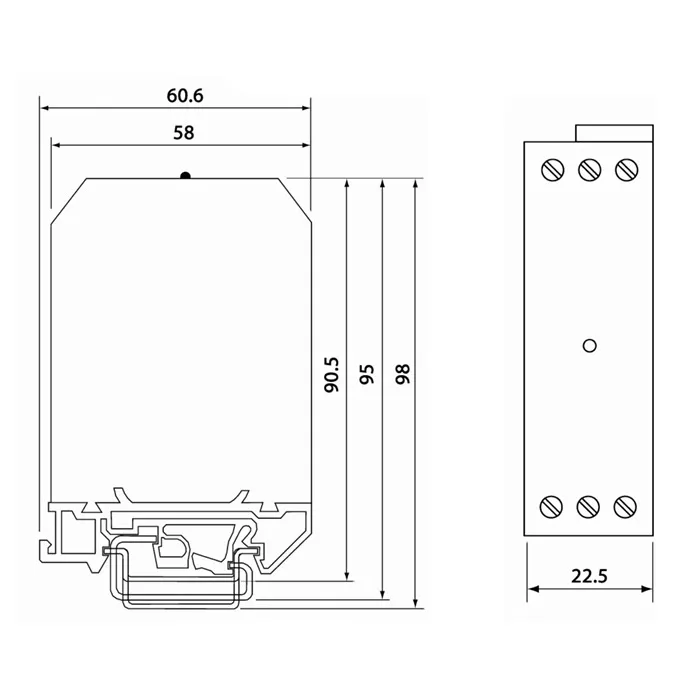

Габаритные размеры (ширина x высота x глубина), мм
22,5 х 60,6 х 98
Объем, м³
0,0001
Вес нетто, кг
–



Производитель: Leutron GmbH, Германия

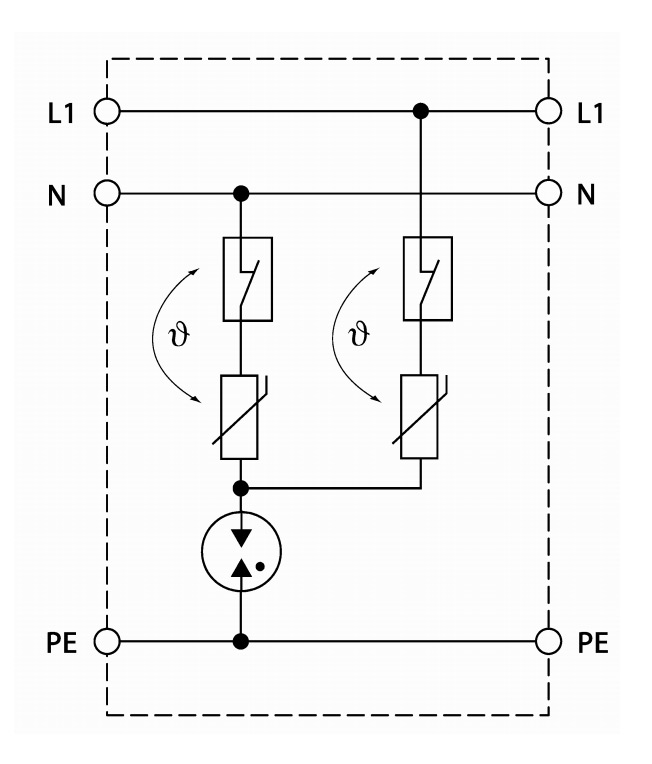

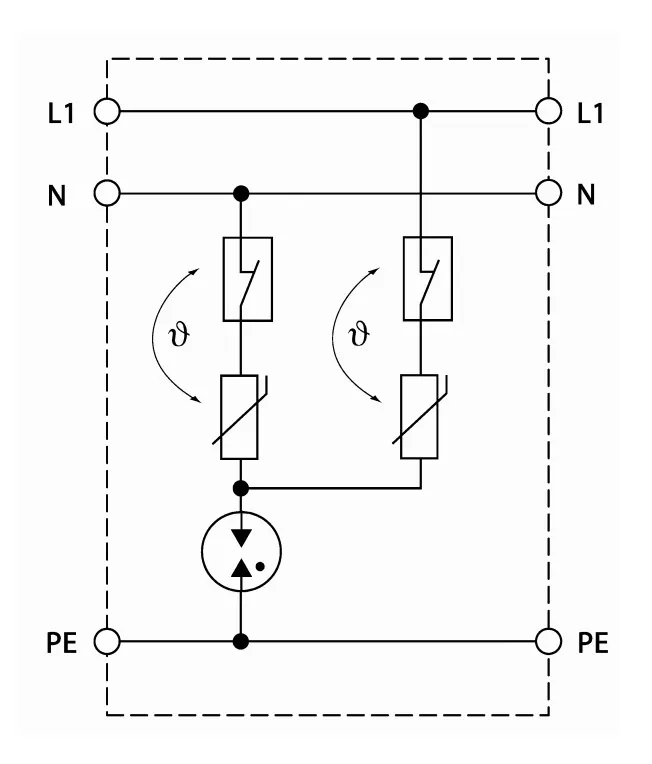

Схема подключения УЗИП EnerPro 230CG/10kA

Схема подключения УЗИП EnerPro 230CG/10kA
