Артикул производителя: 37 41 20

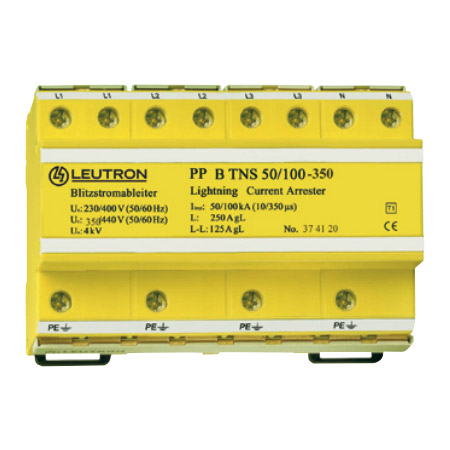

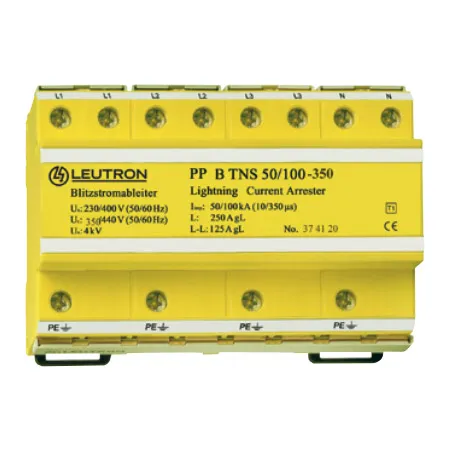

Назначение ограничителя импульсных напряжений PP B TNS 50/100-350
УЗИП PP B TNS 50/100-350 представляет собой комбинированное, четырехполюсное устройство. Обеспечивает защиту низковольтных сетей с системой нейтрали TNS (рабочий и защитный нулевые провода отделены друг от друга) от импульсных токов 10/350 мкс, возникающих в результате:
-
Удара молнии в здание, мачту или в воздушную подводящую линию;
-
Непрямого удара молнии (в землю или дерево в радиусе нескольких километров от защищаемого объекта);
-
Промышленных перенапряжений (коммутация автоматов, трансформаторов, двигателей и т.д.)
Изделие отвечает требованиям класса защиты I, допускающего категорию перенапряжения IV.
В отличие от модели PP B TNS 50/100, максимальное рабочее напряжение PP B TNS 50/100-350 составляет 350В.
Достоинства импульсного ограничителя PP B TNS 50/100-350
-
Устройство произведено с применением технологии герметичных газонаполненных разрядников, что позволяет достичь высокой пропускной способности. Отсутствие вентиляционных отверстий позволяет осуществлять монтаж изделия в щиток без соблюдения дистанции от прочего установленного оборудования;
-
Ввиду отсутствия токов утечки изделие может быть установлено в цепи перед счетчиками электроэнергии;
-
Возможность дополнительной установки удаленного переключающего контакта FM.
Узнать более подробную информацию и купить ограничитель импульсных перенапряжений PP B TNS 50/100-350 можно, позвонив нам по номерам, указанным на сайте.
Другие модели смотрите в разделе Ограничители импульсных перенапряжений (УЗИП).
|
Технические характеристики
|
|
|
Основные характеристики
|
Категория защиты
|
T1
|
|
Уровень защиты по напряжению, кВ
|
≤4,0
|
|
Импульсный ток молнии (10/350 мкс) L1+L2+L3+N-PE, кА
|
100
|
|
Импульсный ток молнии (10/350 мкс) (L,N-PE), кА
|
50
|
Способность гашения сопровождающих токов AC L-N (260 В AC), кАэфф
|
4
|
|
Дополнительные характеристики
|
|
Установка
|
DIN-рейка 35 мм
|
|
Материал корпуса
|
Поликарбонат (безгалогеновый)
|
|
Цвет корпуса
|
Желтый
|
|
Условия эксплуатации
|
|
Номинальное напряжение, В
|
230 / 400
|
|
Частота сети, Гц
|
50 / 60
|
|
Максимальное длительное рабочее напряжение, В
|
350
|
|
Сопротивление изоляции, Ом
|
>1010
|
|
Ток КЗ, выдерживаемый максимальным резервным предохранителем, кАэфф
|
50
|
|
Максимальный допустимый резервный предохранитель при параллельном подключении F2, А
|
250 A gl/gG
|
|
Максимальный допустимый резервный предохранитель при последовательном подключении F1, А
|
125 A gl/gG
|
|
Степень защиты, IP
|
20
|
|
Класс воспламеняемости
|
UL94–V0
|
|
Температурный диапазон, °С
|
-40...+80
|
|
Макс. площадь поперечного сечения, мм2
|
50 — многопроволочный
35 — гибкий
|
Рекомендуемая площадь поперечного сечения, мм2
|
25
|
|
Рекомендуемый момент затяжки, Нм
|
4,5
|
|
Гарантия на оборудование
|
Срок гарантии, мес
|
–
|
Срок эксплуатации, мес
|
–
|
|
Логистика
|
Габаритные размеры (ширина x высота x глубина), мм
|
141 х 90 х 64
|
Объем, м³
|
0,0008
|
Вес нетто, кг
|
–
|
|
Производитель: Leutron GmbH, Германия

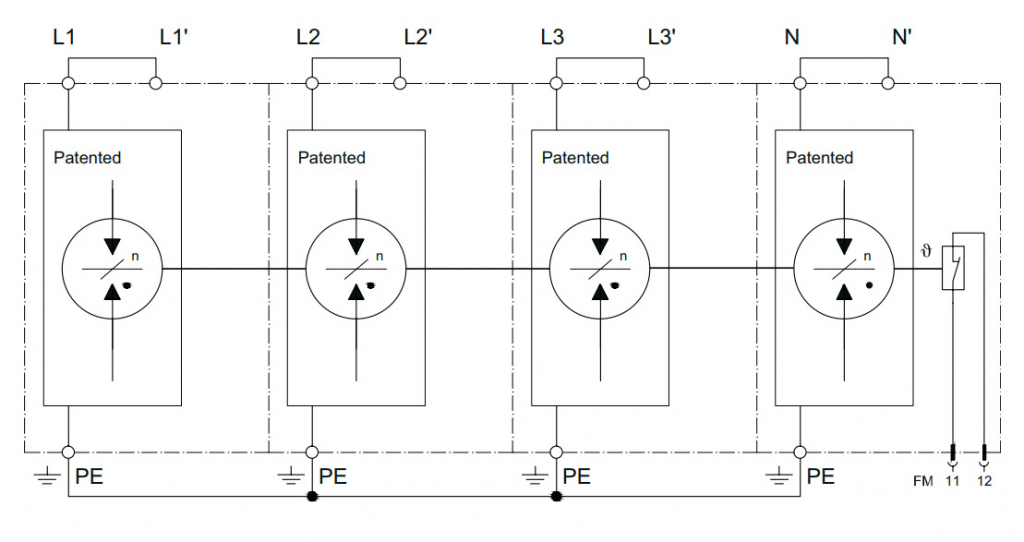

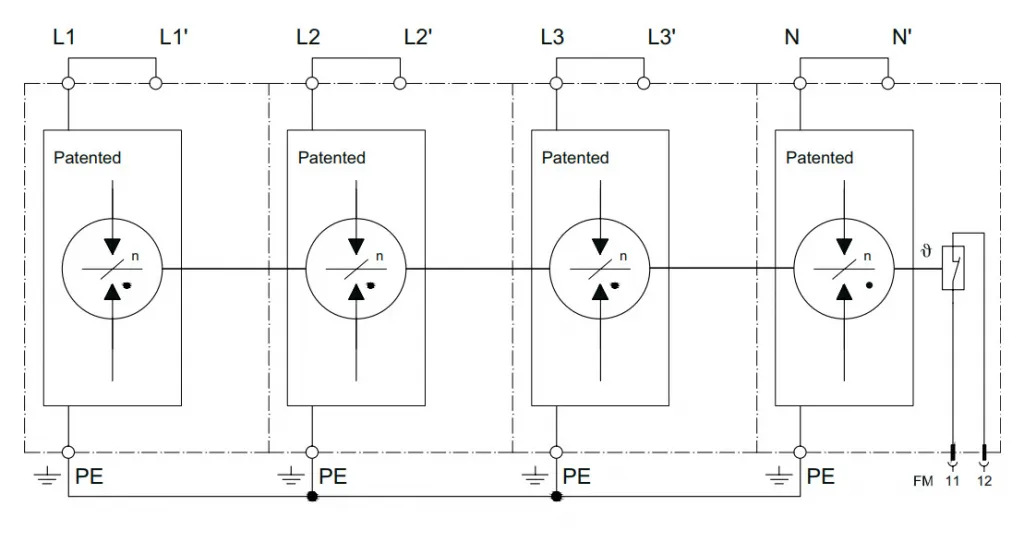

Схема подключения УЗИП PowerPro B TNS 50/100-350
