Оно применяется для защиты низковольтного оборудования в трехфазных сетях переменного тока с системой TNC, где рабочий ноль и PE-проводник совмещены в одном проводе. Устройство также позволяет предотвратить негативное влияние импульсного тока 10/350 мкс, образованного вследствие:

удара молнии в молниезащитное оборудование объекта или в радиусе нескольких километров от него;
короткого замыкания, обрыва кабелей или других аварийных ситуаций на линии электропередач;
промышленных перенапряжений.

Изделие относится к классу защиты l+ll и может применяться в зонах защиты от молнии LPZ 0A-2, где влияние на оборудование наведенного электромагнитного поля максимально.

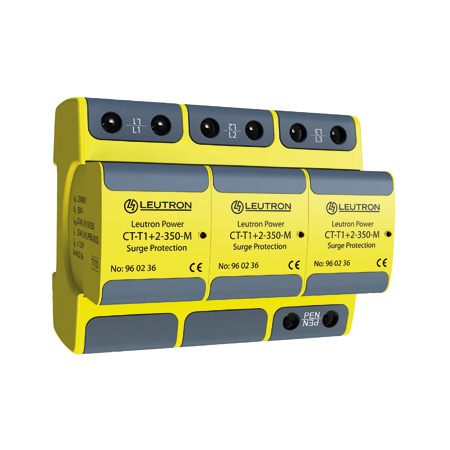

Достоинства ограничителя импульсных перенапряжений CT-T1+2/3+0-350-FM

Отсутствие токов утечки позволяет установить изделие в цепи перед счетчиками электроэнергии.

Устройство УЗИП включает герметичный газовый разрядник, произведенный по запатентованной технологии. Он обеспечивает высокую перегрузочную способность.

Наличие дистанционного переключающего контакта (/FM).

Вы можете купить УЗИП в Минске или с доставкой по Беларуси, позвонив нам по телефонам, указанным на сайте.

Другие модели импульсных ограничителей в разделе Ограничители импульсных перенапряжений (УЗИП).

Технические характеристики

Основные характеристики
Категория защиты	T1 + T2
Уровень защиты по напряжению, кВ	≤1,5
Импульсный ток молнии (10/350 мкс) полный, кА	75
Импульсный ток молнии (10/350 мкс) L-N / N-PE / L-PEN, кА	– / – / 75 (3L-PEN)
Номинальный разрядный ток (8/20 мкс) L-N / N-PE / L-PEN, кА	– /– / 75 (3L-PEN)
Способность гашения сопровождающих токов AC L-N (260 В AC), кА_эфф	4,0
Дополнительные характеристики
Установка	DIN-рейка 35 мм
Материал корпуса	Термопластик
Цвет корпуса	Черный, желтый
Стандарты	IEC 61643-1 / EN 61643-11
Условия эксплуатации
Номинальное напряжение, В	230 / 400
Частота сети, Гц	50 / 60
Максимальное длительное рабочее напряжение, В	350
Ток КЗ, выдерживаемый максимальным резервным предохранителем, кА_эфф	50
Максимальный допустимый резервный предохранитель при параллельном подключении, А	250 A gl/gG
Максимальный допустимый резервный предохранитель при последовательном подключении, А	125 A gl/gG
Степень защиты, IP	20
Класс воспламеняемости	UL94–V0
Температурный диапазон, °С	-40...+80
Мин. площадь поперечного сечения, мм²	10 (сплошной/гибкий)
Макс. площадь поперечного сечения, мм²	50 — многопроволочный 35 — гибкий
Макс. рабочее напряжение дистанционного сигнального контакта	250 В AC/125 В DC
Макс. рабочий ток дистанционного сигнального контакта	1 А AC/200 мА DC
Гарантия на оборудование
Срок гарантии, мес	–
Срок эксплуатации, мес	–
Логистика
Габаритные размеры (ширина x высота x глубина), мм	113,5 х 90 х 74,9
Объем, м³	0,0008
Вес нетто, кг	–

Производитель: Leutron GmbH, Германия

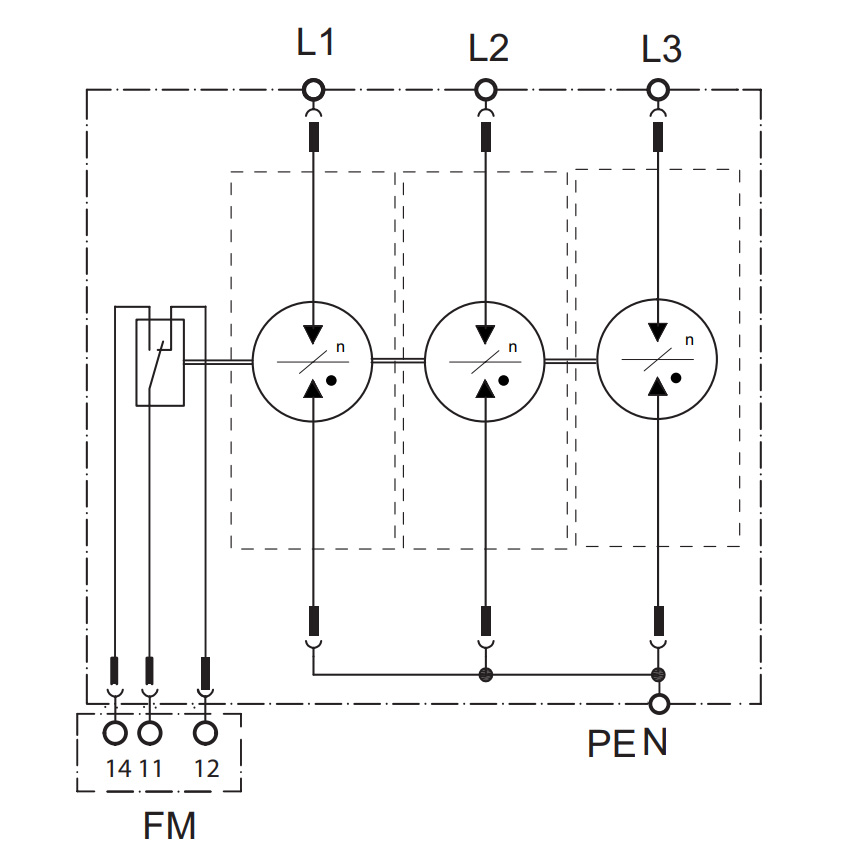

Схема подключения УЗИП CT-T1+2/3+0-350-FM
