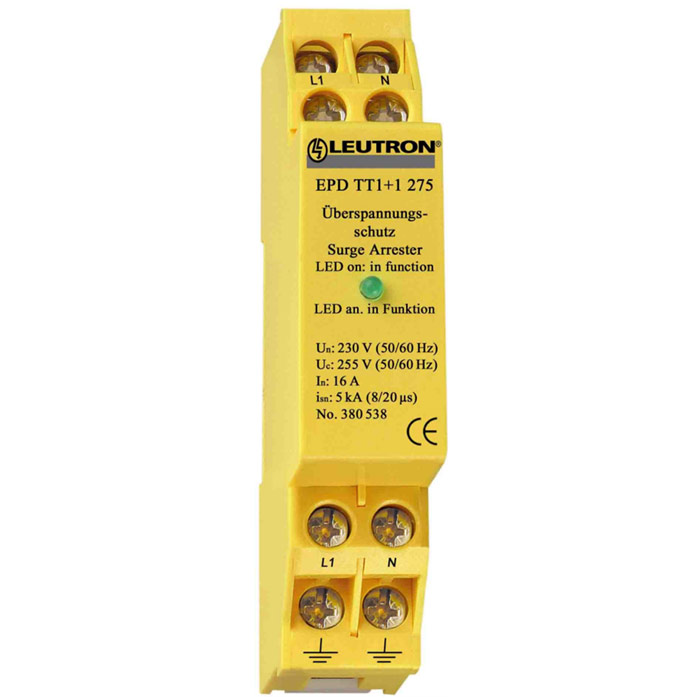

Устройство защиты от импульсных перенапряжений EP D TT1+1 275V

Устройство защиты от импульсных перенапряжений EP D TT1+1 275V, класс 3, для однофазных сетей
Устройство защиты от импульсных перенапряжений EP D TT1+1 275V, класс 3, для однофазных сетей
Область применения:
  • Комплектация щитов ВРУ, ГРЩ;
  • Однофазные электрические сети.

Описание Характеристики Поддержка Проекты
Запросить цену
Артикул производителя: 38 05 38

Назначение УЗИП EP D TT1+1 275V

Устройство защиты от импульсных перенапряжений EnerPro D TT1+1 275V применяется для защиты потребителей, питающихся от однофазной сети с системой заземления TT (глухое заземление нейтрали источника, заземлитель на стороне потребителя не зависит от заземлителя нейтрали на подстанции).

Изделие позволяет защитить электроприборы от остаточных бросков напряжений в случаях:

  • Непрямых ударов молнии в радиусе нескольких километров от здания;
  • Коммутации защитных автоматов, трансформаторов, двигателей и т.д.

Устройство представляет собой УЗИП класса 3 и служит последним рубежом для защиты оборудования от остаточных перенапряжений. Это подразумевает необходимость его установки в непосредственной близости от защищаемых приборов.

Достоинства импульсного ограничителя EnerPro D TT1+1 275V

  • Продольная и поперечная защита подключенного оборудования с силой тока до 16 А.
  • Нет утечки тока на защитный ноль (PE).
  • Может работать совместно с УЗИП категории защиты Т2.
  • Наличие светодиодного индикатора на фронтальной панели позволяет контролировать состояние линии и схемы защиты визуально.
  • Функция термозащиты осуществляет автоматическое отключение варисторов по достижении определенной температуры при перенапряжении.
  • Возможно дополнительное подключение удаленного сигнального контакта /FM (артикул изделия – 38-05-39).

Чтобы купить УЗИП в Минске или с доставкой по Беларуси, позвоните нам по телефонам, указанным на сайте.

Другие модели смотрите в разделе Ограничители импульсных перенапряжений (УЗИП).

Технические характеристики
Основные характеристики
Категория защиты
Т3
Уровень защиты при 1 кВ/мкс, кВ ≤1,0
Уровень защиты при isn, кВ
≤1,0
Время отклика, нс  ≤25
Номинальный импульсный ток молнии (8/20 мкс), кА
20
Максимальный импульсный ток молнии (8/20 мкс), кА
Ipeak   12 (10/350 мкс)
Q        6 Аs
W/R   36 кДж/Ом
Дополнительные характеристики
Установка  DIN-рейка 35 мм
Материал корпуса  Поликарбонат (безгалогенный)
Цвет корпуса  Желтый
Условия эксплуатации
Номинальное напряжение, В  230 / 400
Частота сети, Гц  50 / 60
Максимальное длительное рабочее напряжение, В   275 / 480
Макс. допустимый сетевой предохранитель, A gulag
16
Класс воспламеняемости   UL94-V0
Степень защиты, IP        20
Температурный диапазон, °С  -40...+80
Макс. площадь поперечного сечения, мм2   2х2,5 – жесткие
2х1,5 – многожильные
Макс. площадь поперечного сечения для дистанционного сигнального контакта, мм2    2х2,5 – жесткие
2х1,5 – многожильные
Макс. коммутационная способность удаленного сигнального контакта  250В / 0,5А
Гарантия на оборудование
Срок гарантии, мес
–
Срок эксплуатации, мес
–
Логистика

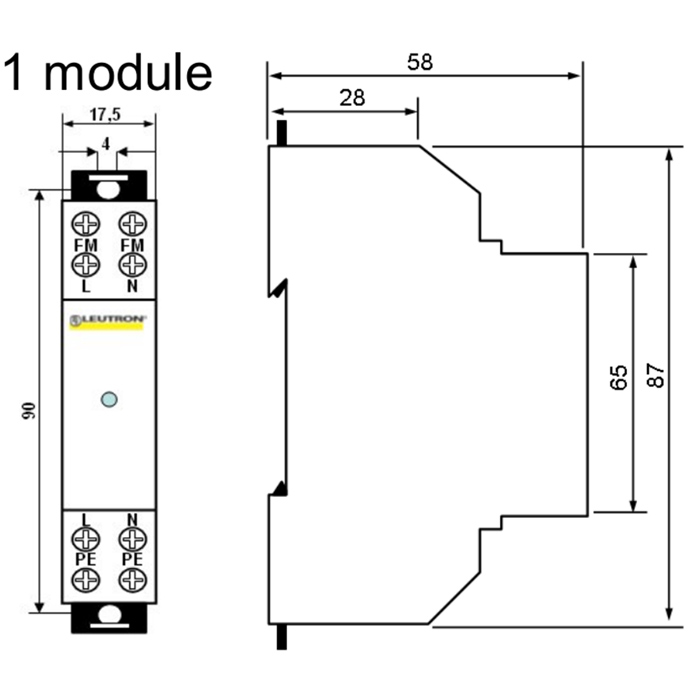

Габаритные размеры (ширина x высота x глубина), мм
17,5 х 90 х 58
Объем, м³
0,0001
Вес нетто, кг
–



Производитель: Leutron GmbH, Германия

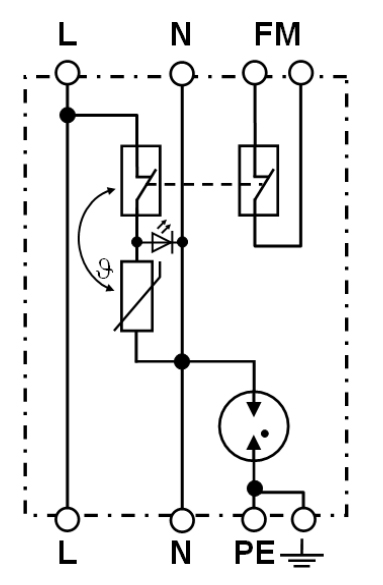

Схема подключения УЗИП EnerPro D TT1+1 275V

Подключение узип EnerPro D TT 275 к однофазной сети
