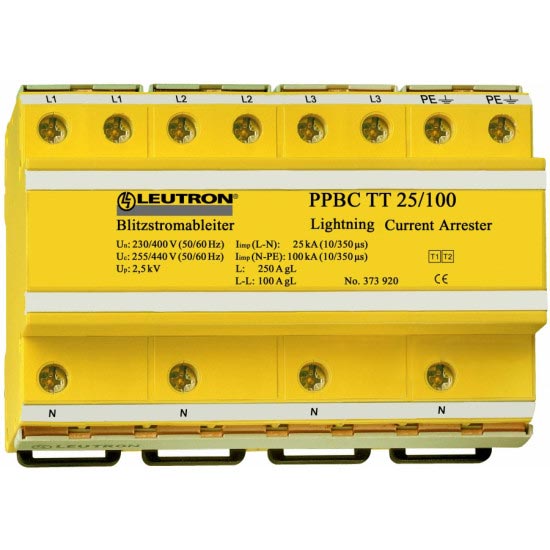

Устройство защиты от импульсных перенапряжений PowerPro BC TT 25/100

Устройство защиты от импульсных перенапряжений PowerPro BC TT 25/100, четырехполюсное, класс 1+2
Устройство защиты от импульсных перенапряжений PowerPro BC TT 25/100, четырехполюсное, класс 1+2
Область применения:
  • Комплектация щитов ВРУ, ГРЩ;
  • Трехфазные системы электроснабжения.

Описание Характеристики Поддержка Проекты
Запросить цену
Артикул производителя: 37 39 20

Назначение УЗИП PP BC TT 25/100

Устройство защиты от импульсных перенапряжений PP BC TT 25/100  – комбинированное четырехполюсное устройство. Обеспечивает защиту низковольтных сетей с системой TT (глухое заземление нейтрали источника, заземлитель на стороне потребителя не зависит от заземлителя нейтрали на подстанции) и потребителей, подключенных к ним.

Препятствует негативному влиянию импульсных токов с формой волны 10/350 мкс, возникающих в результате:

  • Удара молнии в молниезащиту объекта или элементы ЛЭП;
  • Непрямого удара молнии (в землю или дерево в радиусе нескольких километров от защищаемого объекта);
  • Промышленных перенапряжений (коммутация автоматов, трансформаторов, двигателей и т.д.)

Изделие отвечает требованиям класса защиты I+II.

Достоинства импульсного ограничителя PP BC TT 25/100

  • Устройство произведено с применением технологии герметичных газонаполненных разрядников, что позволяет достичь высокой пропускной способности без необходимости продувки. Это позволяет установку УЗИП в щиток без соблюдения дистанции от прочего оборудования;
  • Ввиду отсутствия токов утечки изделие может быть установлено в цепи перед счетчиками электроэнергии;
  • Возможность дополнительной установки удаленного переключающего контакта FM.

Вы можете проконсультироваться с нашими специалистами и купить ограничитель импульсных перенапряжений PP BC TT 25/100, позвонив нам по номерам, указанным на сайте.

Другие модели смотрите в разделе Ограничители импульсных перенапряжений (УЗИП).

Технические характеристики
Основные характеристики
Категория защиты
T1 + T2
Уровень защиты по напряжению, кВ  ≤2,5
Время отклика, нс  <50
Импульсный ток молнии Iimp (10/350 мкс), кА
PP BC TT 25/100               PP BC TT 25/100/FM
L1, L2, L3 – N:
25
12,5
160
N – PE:
100
50
2.500
Дополнительные характеристики
Установка  DIN-рейка 35 мм, тип C
Материал корпуса  Поликарбонат (безгалогенный)
Цвет корпуса  Желтый
Условия эксплуатации
Номинальное напряжение, В  230 / 400
Частота сети, Гц  50 / 60
Максимальное длительное рабочее напряжение, В   255 (270)
Сопротивление изоляции, ГОм  >10
Ток КЗ, выдерживаемый максимальным резервным предохранителем, кАэфф        50
Максимальный допустимый резервный предохранитель F2 при параллельном подключении, А
250 A gl/gG
Максимальный допустимый резервный предохранитель F3 при последовательном подключении, А  125 A gl/gG
Степень защиты, IP 20
Класс воспламеняемости  UL94–V0
Температурный диапазон, °С  -40...+85
Макс. площадь поперечного сечения, мм2  50 — многопроволочный
35 — гибкий
Рекомендуемая площадь поперечного сечения, мм2
25
Рекомендуемый момент затяжки, Нм        4,5
Макс. площадь сечения для дистанционного сигнального контакта, мм2
1,5
Макс. коммутационная способность дистанционного сигнального контакта
AC 250 В / 0,5 A
Гарантия на оборудование
Срок гарантии, мес
–
Срок эксплуатации, мес
–
Логистика
Габаритные размеры (ширина x высота x глубина), мм
140 х 90 х 64
Объем, м³
0,0008
Вес нетто, кг
–



Производитель: Leutron GmbH, Германия

Схема подключения и размеры УЗИП PowerPro BC TT 25/100

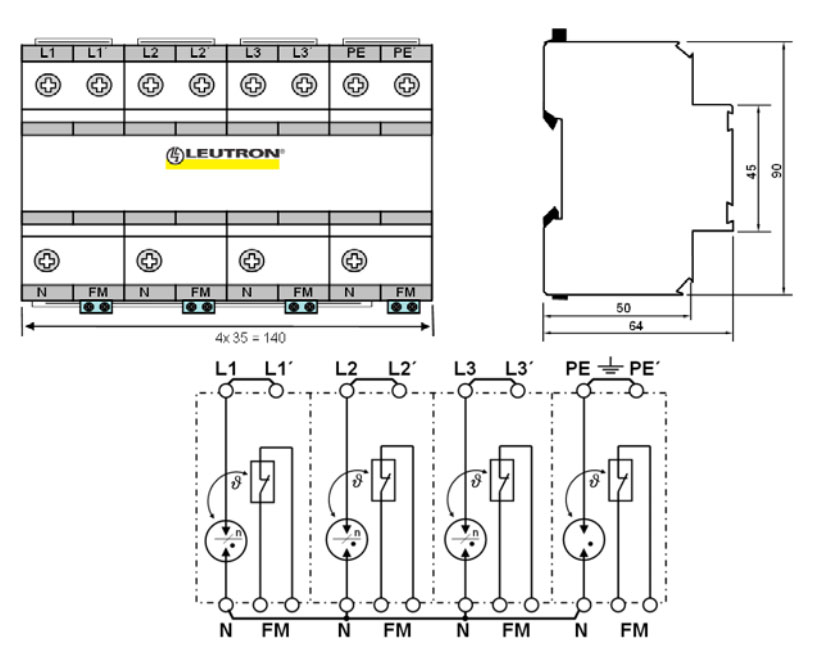

Импульсный ограничитель PP BC TT 25/100, габаритные размеры

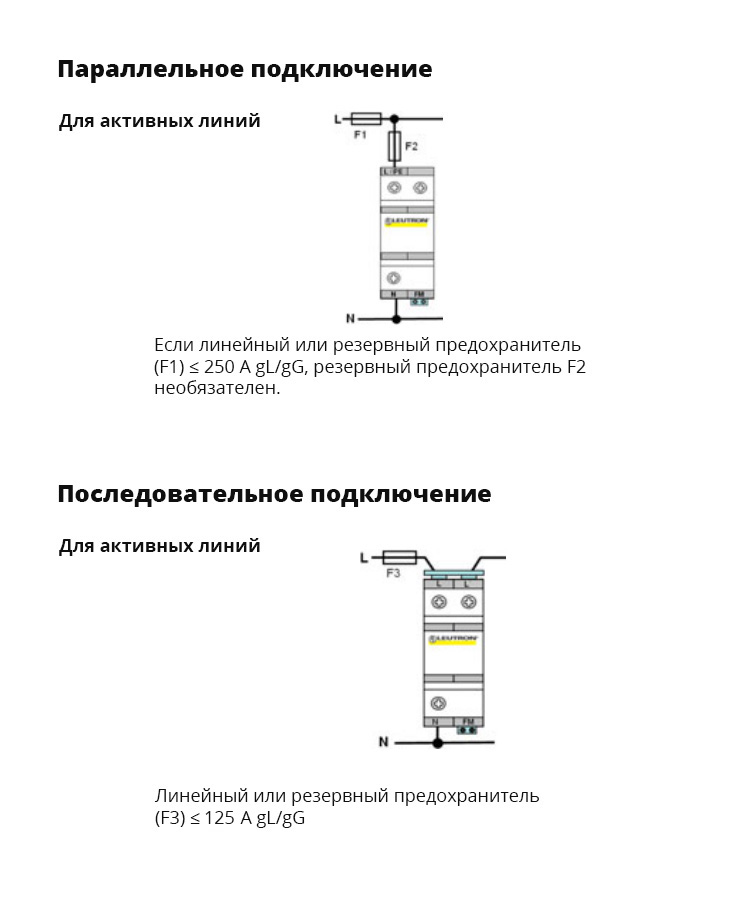

УЗИП PP BC TT 25/100 схема подключения
